Stempling af matricedele, der gør eller ødelægger din metalpladekvalitet

Hvad er stemplingsdele, og hvorfor de betyder noget

Stempelformdele er de individuelle præcisionskomponenter inde i en stansematrice, der arbejder sammen om at skære, forme og forme metalplader til færdige dele. Selve en stempelmatrice er entilpasset-udviklet værktøjsamling monteret i en presse, men dens reelle evne kommer fra snesevis af indbyrdes afhængige elementer, der hver især er ansvarlige for en specifik mekanisk funktion under hvert presseslag. Fra de strukturelle sko, der absorberer tonnage til pilotstifterne, der registrerer strimlens position inden for tusindedele af en tomme, spiller hver komponent en defineret rolle i at bestemme, om dine stemplede dele kommer ud rene eller defekte.

Hvad er en stempling, og hvad er dens dele

Så hvad er en die i forbindelse med metalstempling? Det er det specialiserede værktøj, der bruges i en kraftpresse til at påføre kontrolleret kraft, der skærer, bøjer, trækker eller gennemborer rå metalplade til en færdig komponent. Tænk på det som to halvdele, øvre og nedre, der lukker sammen under et enormt pres. Den øverste halvdel monteres på pressecylinderen, den nederste halvdel boltes til presselejet, og mellem dem sidder et præcist konstrueret system af skærekanter, formende overflader, føringer, fjedre og strippere.

Det er her, terminologi bliver vigtig. Når ingeniører siger "matricen", kan de betyde hele værktøjssamlingen, eller de kan betyde et specifikt skær. En matrice bruges til at udføre en eller flere operationer på metalplader, men selve værktøjet er bygget af mange diskrete dele, hver med sin egen materialespecifikation, tolerance og slidmønster. At forstå, hvad en matrice bruges til på systemniveau i forhold til, hvad hver intern komponent bidrager med individuelt, er forskellen mellem reaktiv vedligeholdelse og proaktiv værktøjsstyring.

For værktøjsingeniører og formdesignere betyder det, at kende hver enkelt dels funktion, hurtigere rod-årsagsanalyse, når kvaliteten afviger. For vedligeholdelsesteams betyder det at udskifte den rigtige komponent med det rigtige interval i stedet for at jagte symptomer. Hvad er værktøjsviden værd? Det er grundlaget for at reducere skrot, forlænge værktøjets levetid og holde presserne kørende.

Hvorfor en systemforståelse på-niveau er vigtig

De fleste referencer behandler stemplet som en flad stykliste. Du får et navn, et billede, måske en sætning om funktion. Den tilgang går glip af pointen. Disse komponenter fungerer ikke isoleret. En slidt styrebøsning påvirker stempel-til-justering, hvilket ændrer skæreafstanden, hvilket skaber grater, som udløser for tidlig stansning. En forringet del går over i system-omfattende kvalitetstab.

Denne vejledning har en anden tilgang. I stedet for at angive, hvad der er matricer lavet af stykke for stykke, grupperer den hver komponent efter dens funktionelle rolle og viser, hvordan disse roller hænger sammen på tværs af presseslaget. Resultatet er en ramme på system-niveau, der hjælper dig med at diagnosticere problemer hurtigere og specificere komponenter smartere.

Her er de seks funktionelle kategorier, der er dækket i denne vejledning:

• Strukturelle komponenter- Matricesko, plader og paralleller, der danner det stive fundament og absorberer pressetonnage.
• Skæring og gennemboring af komponenter- Stanser, matriceknapper og indsatser, der skærer metalplader i specifikke geometrier.
• Formning og bukning af komponenter- Dannelse af stanser, aftør stål og trækpuder, der plastisk deformerer materiale uden at blive fjernet.
• Styring og justering komponenter- Styrestifter, bøsninger, piloter og værktøjsstyre, der bevarer gentagelig positionering.
• Afisolering og løft af komponenter- Strippere, løftere og bypass-hak, der styrer strimlens bevægelse og udkastning af dele.
• Fjeder- og kraftkomponenter- Nitrogencylindre, urethan og spiralfjedre, der leverer kontrollerede reaktive kræfter under hele slaget.

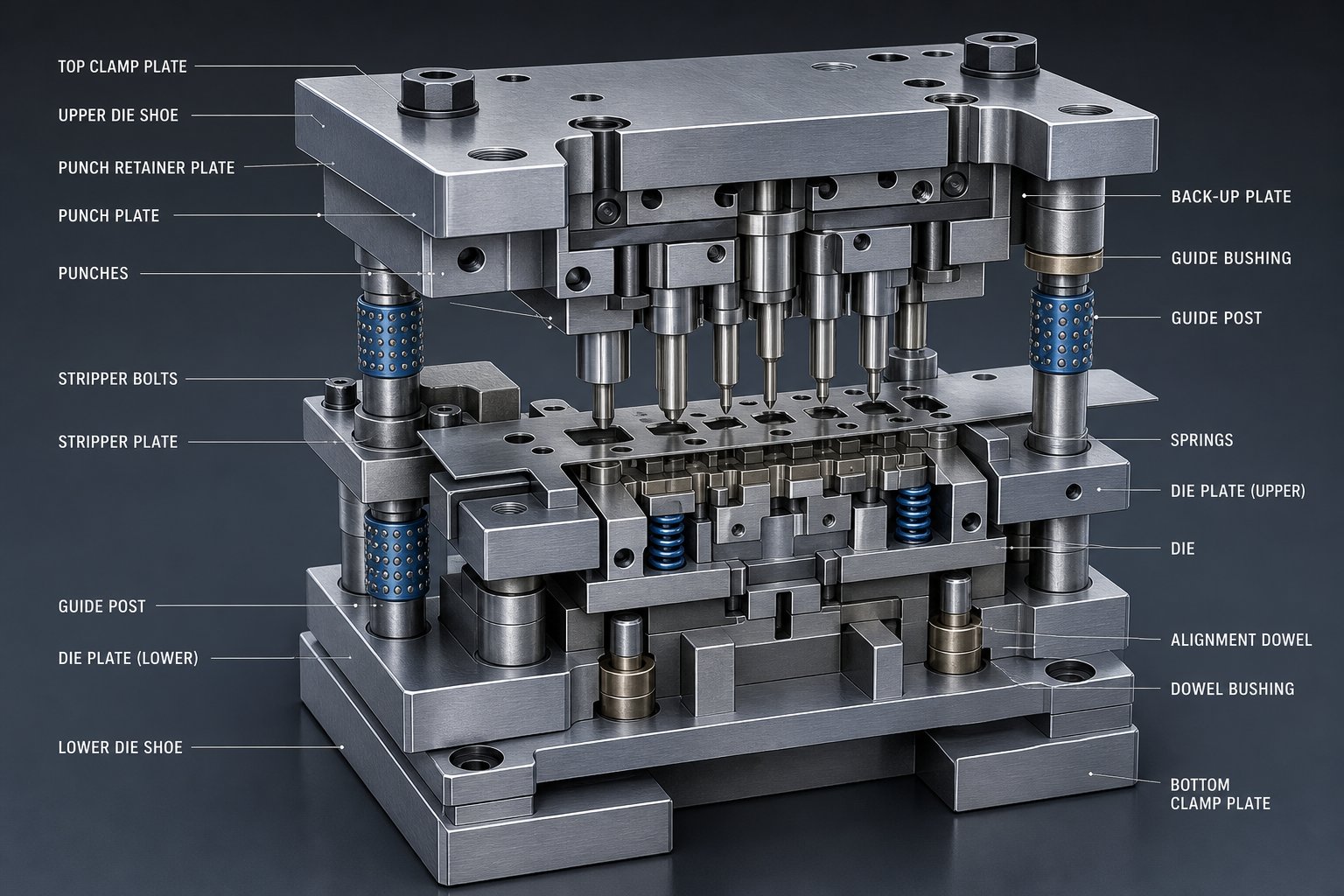

Hver kategori føres direkte ind i den næste. Strukturel integritet muliggør nøjagtig føring. Nøjagtig føring bevarer skæreafstand. Korrekt frigang reducerer afisoleringsbelastninger. Og tilstrækkelig afisoleringskraft sørger for, at materialet flyder pålideligt gennem hver station. Denne indbyrdes afhængighed er præcis grunden til, at en enkelt slidt komponent stille og roligt kan forringe hele din stempling, og hvorfor forståelsen af ​​det fulde system er det, der adskiller højtydende værktøjsrum fra dem, der sidder fast i reaktive reparationscyklusser.

Strukturelle komponenter, der danner Die Foundation

Hver funktionel kategori i en stempelmatrice afhænger af én ting først: en stiv, stabil platform, der holder alt på linje under gentagne høje-tonnagepåvirkninger. Uden det fundament forskydes skæreafstande, der dannes geometriske forvrængninger, og styresystemerne slides for tidligt. De strukturelle komponenter er matricekonstruktionens stille arbejdsheste. De får sjældent opmærksomhed, før noget afbøjer, revner eller går ud af position, og på det tidspunkt er du allerede ved at kassere dele.

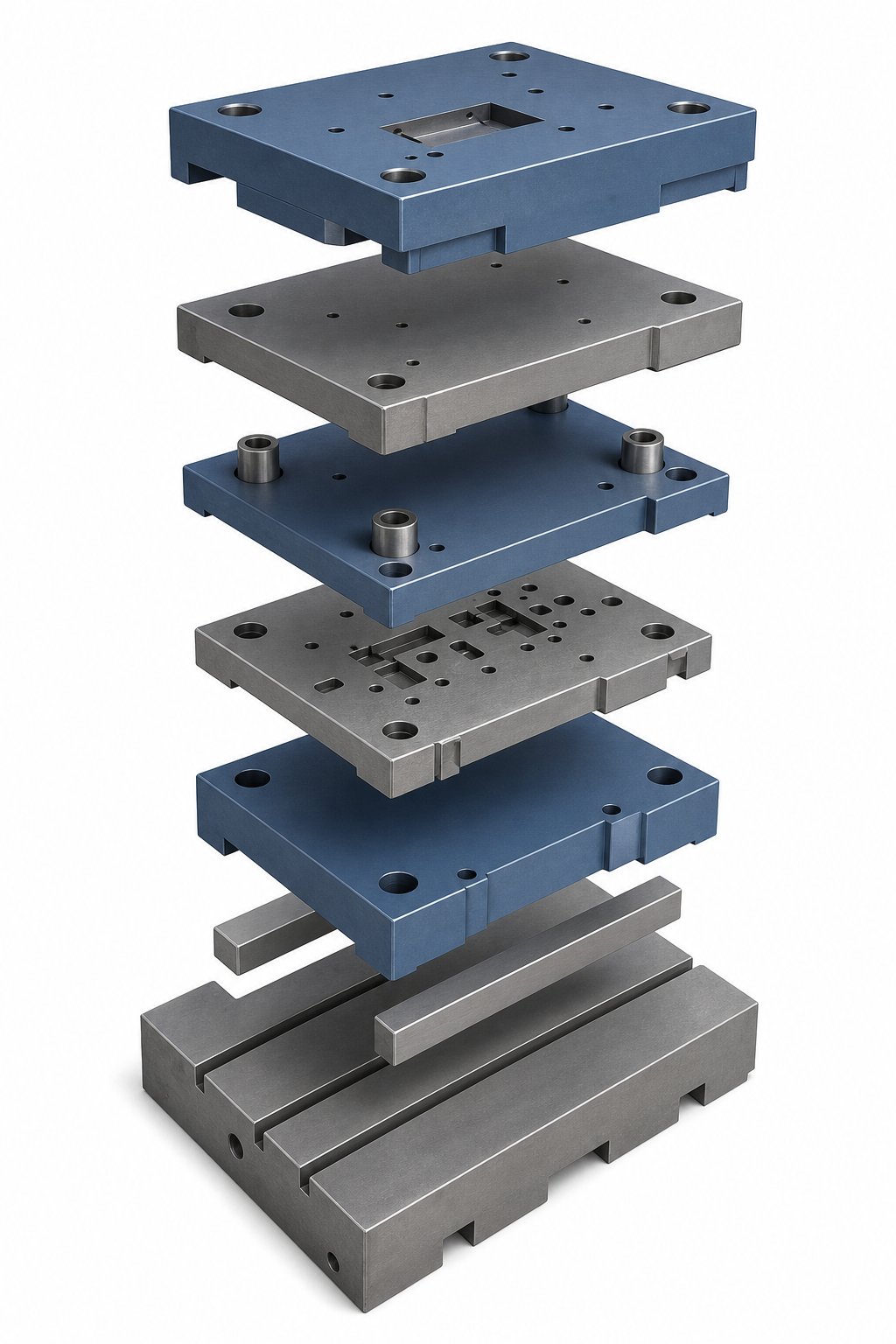

Die Shoes og deres rolle som den strukturelle rygrad

Forestil dig at bolte et præcisionsskæreværktøj til en platform, der bøjer sig, hver gang pressen cykler. Det er præcis, hvad der sker, når en die-sko er underdimensioneret eller lavet af det forkerte materiale. Øvre og nedre matricesko tjener som monteringsflader for hver anden komponent i værktøjet. Den øverste sko fastgøres til pressestemplet, den nederste sko boltes til presselejet eller bolsterpladen, og tilsammen bærer de den fulde stemplingsbelastning over hele slaget.

Materialevalget betyder noget her. Støbejernssko tilbyder god vibrationsdæmpning og er omkostnings-effektive til lettere-opgaver, mens stålsko giver højere stivhed og modstandsdygtighed over for afbøjning under tungere pressetonnage. Du vil finde de fleste stansesæt af metal specificeret med stålsko, når tonnagen overstiger moderate niveauer, eller når snævre tolerancer kræver minimal flex på tværs af værktøjets fodaftryk.

Skotykkelsen er direkte knyttet til pressetonnage og spændvidde. En tynd sko, der bygger bro over en bred presseleje, vil bøje i midten, trække styrestifter ud af justering og åbne frirummet ujævnt på tværs af skærestationer. Matricedesignere beregner minimumsskotykkelse baseret på belastningsfordeling, ikke-understøttet spændvidde og acceptable afbøjningsgrænser, og holder typisk bøjningen et godt stykke under det punkt, hvor det ville påvirke frigang fra stanse-til-matrice.

Standard katalogmatriceskostørrelser dækker almindelige presselejedimensioner og boltemønstre, hvilket gør dem til et praktisk valg til almindeligt-værktøj. Skræddersyede-bearbejdede sko bliver nødvendige, når pressen ikke har-standardmontering, når matricens fodaftryk er uregelmæssigt, eller når vægtreduktion er afgørende for håndtering og opsætning. Uanset hvad, er matriceskoen det strukturelle udgangspunkt, som hver anden komponent afhænger af.

Matriceplader, bagplader og holdersystemer

Monteret oven på disse sko sidder en stak præcisions-bearbejdede plader, hver med en bestemt strukturel rolle. Matricepladen er der, hvor selve skære- og formgeometrien lever. Den indeholder lommer, åbninger og profilerede kanter, der definerer den kvindelige halvdel af hver operation. Fordi den absorberer direkte skærekræfter ved hvert slag, er matricepladen typisk bearbejdet af værktøjsstål og hærdet for at modstå slid.

Direkte bag stansespidserne sidder bagpladen. Dens opgave er enkel, men kritisk: fordel koncentrerede punch-belastninger over et bredere område af skoen for at forhindre svampedannelse, som er den gradvise peening af blødt skomateriale under gentagne punktbelastninger. Uden en hærdet bagplade synker stansehoveder langsomt ned i skoens overflade, hvilket ændrer lukkehøjden og forringer snitkvaliteten over tusindvis af hits.

Holdeplader holder stempler, piloter og andre arbejdsdetaljer i fast position. De bruger præcise-borede huller, der er tilpasset til stanseskafter, ofte kombineret med kugle-låse-, nøgle- eller hoved-tilbageholdelsesmetoder, der tillader hurtig udskiftning uden at skille hele den øverste halvdel ad. Som Moeller Precision Tool bemærker, reducerer veldesignede holdere monteringstiden for matrice og hjælper med at eliminere stablingstolerancefejl, der akkumuleres, når flere plader er involveret.

Disse plader stables og fastgøres sammen ved hjælp af hærdede dyvelstifter, der låser deres relative positioner. Når pladestablen først er skruet fast, kan den adskilles til vedligeholdelse og samles igen til den samme justering hver gang. Den repeterbarhed er det, der gør et stansesæt pålideligt over hundredtusindvis af pressecyklusser i stedet for blot de første hundrede.

Paralleller, stigrør og afstandsblokke

Under den nederste matriceplade finder du paralleller: hærdede stålstænger, der hæver matriceblokken fra bolsteroverfladen. Hvorfor betyder det hul noget? Skrotsnegle og færdige dele skal et sted hen. Uden tilstrækkelig plads under skærestationerne stables snegle op inde i matriceåbninger, klemmer værktøjet og forårsager katastrofale nedbrud. Paralleller skaber denne udgangsvej, mens de også understøtter den nederste sko jævnt over presselejet.

Risers tjener et andet formål. I progressive matricer med flere stationer kan forskellige operationer være nødt til at sidde i forskellige højder i forhold til striplinjen. Stigrør hæver specifikke stationer eller detaljeområder for at matche den påkrævede arbejdshøjde, især når formede elementer på én station skal frigøre værktøj på efterfølgende stationer, efterhånden som strimlen bevæger sig frem.

Afstandsblokke og stopklodser runder det strukturelle system ud. Afstandsblokke indstiller præcise lukkehøjder mellem matricehalvdelene, mens stopklodser fungerer som hårde mekaniske grænser, der forhindrer over-bevægelse under et pressestyrt, og beskytter sarte skæringer og danner detaljer mod katastrofale skader.

At specificere nogen af ​​disse strukturelle komponenter kommer tilbage til tre begrænsninger: presselejestørrelsen bestemmer fodaftrykket og parallelafstanden, lukkehøjden bestemmer den samlede stabel-tykkelse, og fremføringsretningen dikterer, hvor frigangskanaler skal placeres til skrotevakuering.

Strukturelle komponenter slides sjældent på den dramatiske måde, som stansninger eller trykknapper gør. Deres fejltilstand er mere subtil: gradvis afbøjning, løsnede dyvler, slidte bolthuller og overfladeboring, der langsomt flytter justeringen hen over hele værktøjet. Den stille nedbrydning er præcis, hvad der gør dem værd at overvåge, for på det tidspunkt, hvor et strukturelt problem dukker op i dine stemplede dele, har det allerede påvirket hver skære- og formningsstation i matricen i tusindvis af slag. Og disse skærestationer, med deres stansninger, matriceknapper og frigangsforhold, er, hvor delekvaliteten direkte vindes eller tabes.

Skæring og gennemboring af komponenter, der former emnet

Strukturel stivhed holder alt på linje, men justering betyder kun noget på grund af det, der sker ved skærkanten. Stanserne og matriceknapperne inde i et stanseværktøj er de komponenter, der faktisk kommer i kontakt med metalpladen og skærer den til en defineret geometri. Hvert hul, indhak, slids og emneomrids eksisterer, fordi en hærdet punch kørte gennem materialet og ind i en præcist tilpasset åbning nedenfor. Få disse udstansede komponenter rigtigt, og du producerer rene kanter ved høj hastighed. Få dem forkert, og du bekæmper grater, knækkede slag og dimensionsdrift fra det første hit.

Stempeltyper og deres skærefunktioner

Når du kigger ind i en progressiv eller sammensat matrice, vil du bemærke flere stanseforme, hver slebet til en bestemt profil, der bestemmer det snit, den producerer. Her er de mest almindelige stilarter:

• Piercing slag- Lav indvendige huller ved at drive en snegl helt igennem materialet. Runde, aflange eller formede profiler er alle almindelige.
• Blankende slag- Skær hele den ydre omkreds af en færdig del. Sneglen bliver arbejdsemnet frem for skrot.
• Udskærende slag- Fjern materiale fra strimmelkanten ved kun at skære i den ene side. Fordi kraften er ubalanceret, kræver disse en hælblok modsat skærkanten for at modstå lateral afbøjning.
• Trim slag- Skær overskydende materiale eller bæreflige væk fra en næsten færdig del, typisk i slutstationen af ​​en progressiv matrice.

Geometri definerer, hvad stansen skærer, men tilbageholdelsesmetoden definerer, hvordan den forbliver i værktøjet. Hoved-type slår sædet ind i en forsænket lomme i holdepladen, som holdes på plads af en bagplade ovenover. Kuglelåse-låse ind i en hurtig-udskiftningsholder, der tillader udskiftning uden at skille den øvre matricehalvdel ad. Nøglestempel bruger en flad eller rille, der forhindrer rotation, hvilket er afgørende for ikke-runde profiler, hvor vinkelorientering har betydning.

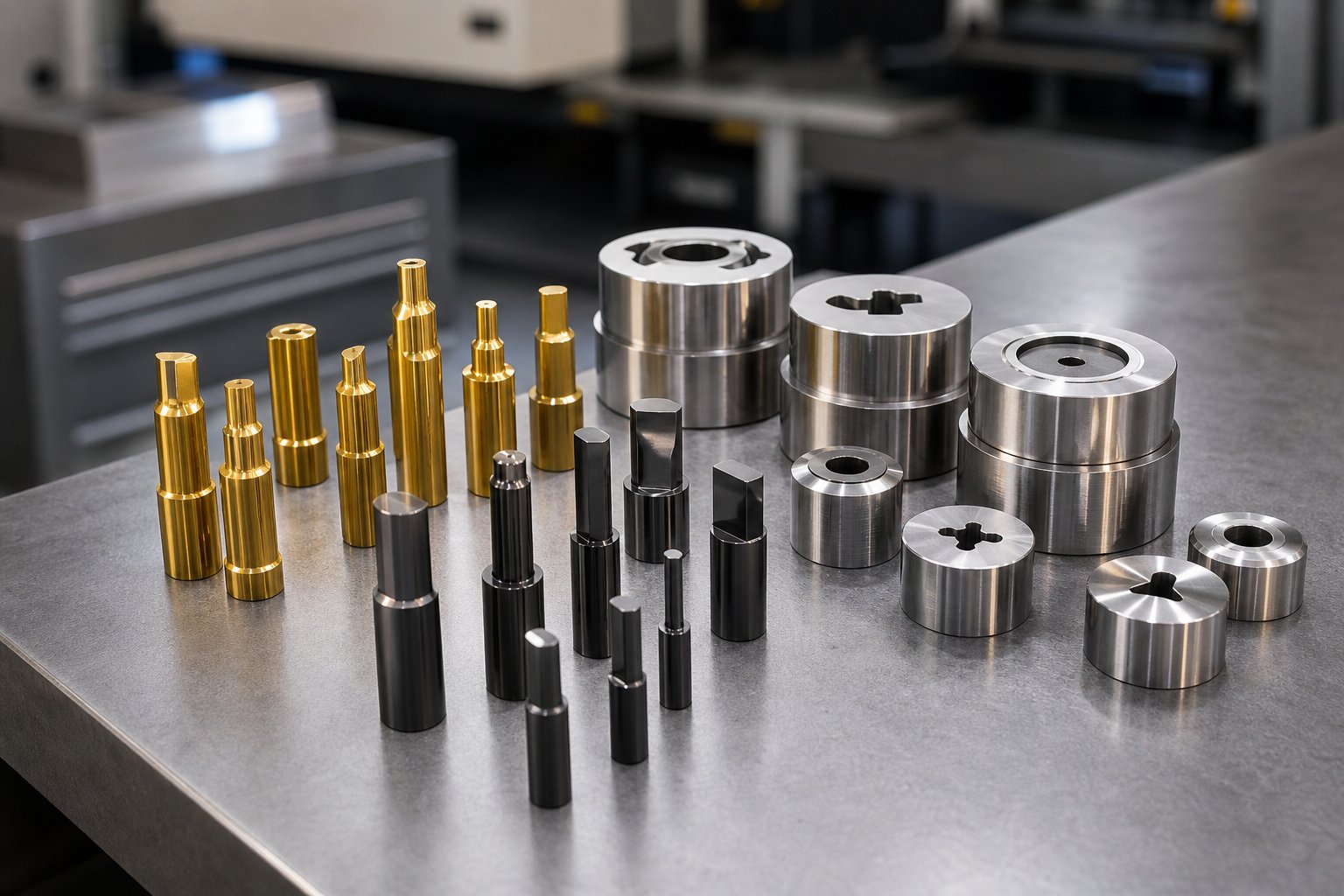

Katalogstanser fra--hylde dækker standard runde og enkle former i almindelige størrelser. Når din delgeometri kræver uregelmæssige profiler, snævre tolerancer eller usædvanlige materialer, bliver brugerdefinerede-slebne stanser nødvendige. Disse er typisk tråd-EDM-skåret eller præcisions-slebet for at matche den nøjagtige funktion, der kræves.

Matriceknapper, matriceindsatser og skærekanter

Hvert pladestanse- og matricepar fungerer som et matchet system. Stansen giver han-skæreprofilen, og matriceknappen giver hunåbningen, der modtager den. Matriceknapper er hærdede, præcisions-borede cylindre presset ind i matricepladen. Deres indre geometri definerer den nøjagtige størrelse af det producerede hul eller emne, og deres kanttilstand bestemmer direkte skærekvaliteten.

Til standard runde huller producerer konventionel slibning matriceknapper med tilstrækkelig nøjagtighed til de fleste applikationer. Når tolerancerne strammer til under et par tusindedele af en tomme, eller når profilen omfatter skarpe indre hjørner og indviklede former, bliver wire-EDM-bearbejdning den foretrukne metode. Wire EDM opnår tolerancer på +/-0,0001 til +/-0,0003 tommer og kan producere indvendige radier så små som 0,0005 tommer, hvilket gør den ideel til at skabe de komplekse matriceknapgeometrier, som progressive matricer kræver.

Sektionsformindsatser tager dette koncept videre. I stedet for at bearbejde kompleks skæregeometri direkte ind i matricepladen, monterer ingeniører individuelle hærdede skær i lommer i pladen. Når en kant slides eller skåres, udskifter du den enkelte indsats i stedet for at bearbejde eller skrotte hele pladen. Denne modulære tilgang reducerer vedligeholdelsesomkostninger og nedetid betydeligt, især i høj-produktion, hvor lokalt slid er uundgåeligt.

Hvordan Punch-to-Die Relationships bestemmer skærekvaliteten

Metalstanser og matriceåbninger fungerer ikke uafhængigt. De fungerer som et matchet par adskilt af et nøje kontrolleret mellemrum kaldet skæreafstand. Dette mellemrum, udtrykt som en procentdel af materialetykkelse pr. side, er den enkelte mest indflydelsesrige variabel ved bestemmelse af kantkvalitet, grathøjde og værktøjslevetid.

Når frigangen er korrekt, mødes brudlinjerne, der er initieret af stansen og matriceåbningen, rent i midten af ​​materialetykkelsen. Resultatet er en skåret kant med et forudsigeligt forhold mellem polering (den glatte, afklippede del) og brud (den mere grove brudzone). For lavt-kulstofstål med korrekt frigang følger dette groft en-tredjedels forskydning, to-brudmønster, som MetalForming Magazine forklarer i sin analyse af forholdet mellem materialeegenskaber og valg af frigang.

Når frigangen er for snæver, skal stansen tvinge sig igennem mere materiale, før der opstår brud. Dette øger skærekræfterne, genererer mere varme, accelererer slid på stansen og kan frembringe en sekundær forskydning eller dobbelt-brudkanttilstand. Når frirummet er for løst, ruller materialet ind i åbningen, før det brydes, hvilket producerer for store grater og store væltezoner.

Den egentlige udfordring? Clearance er ikke universel. Materialer med højere-styrke brækker tidligere og har typisk brug for mere frigang, mens blødere materialer kan tåle snævrere mellemrum. Ved at stole på en enkelt frigangsværdi for hvert materiale, en almindelig butiks-gulvvane, garanterer du suboptimale resultater på i det mindste nogle af dine matricer og udstansninger. Detaljeret godkendelsesvejledning efter materialetype følger senere i denne vejledning.

Ud over frigang fejler pladestanser og matricer i forudsigelige mønstre. At genkende disse fejltilstande tidligt hjælper vedligeholdelsesteams med at gribe ind, før delens kvalitet forringes:

1. Kantafhugning- Den hyppigste fejl, forårsaget af overdreven snap-gennem stød, utilstrækkelig spillerum eller lateral afbøjning på grund af fejljustering.
2. Slibende slid- Gradvis sløvning af skærkanten fra friktion mod emnet, fremskyndet af slibende materialer som rustfrit stål og AHSS-kvaliteter.
3. Galning og materiale afhentning- Emnemateriale svejses til stansefladen under varme og tryk, hvilket er almindeligt med aluminium og rustfrit stål.
4. Hovedbrud- Stempelhovedet klippes af inde i holderen på grund af et klik-gennem stød eller forkert placering mod bagpladen.
5. Sideafbøjning og bøjning- Slanke slag bukker under belastninger uden for-centret, især ved hakoperationer uden tilstrækkelig hælstøtte.

Hver fejltilstand sporer tilbage til en specifik grundårsag i clearance, justering, materialevalg eller tilbageholdelsesmetode. Skæresystemet lever eller dør af, hvor præcist disse variable styres, og i det øjeblik et stempel griber ind i strimlen, bestemmer nøjagtigheden af ​​hver styrekomponent i matricen, om dette indgreb sker, hvor det skal.

Formning og bukning af komponenter til plastisk deformation

Skæring fjerner materiale. Dannelse omformer det. Mens stempler og matriceknapper skærer metalplader til flade profiler, tager formnings- og bukkekomponenter disse profiler og deformerer dem plastisk til tre-dimensionelle funktioner uden at fjerne noget materiale overhovedet. Bøjninger, træk, prægninger, lanser, ribber og flanger kommer alle fra denne kategori af metalprægematricer, og de komponenter, der er ansvarlige for at producere dem, står over for et helt andet sæt tekniske udfordringer end deres skærende modstykker.

Hvor skæring kræver skarphed og frigangskontrol, kræver formning præcis geometri, kontrolleret materialeflow og omhyggeligt kalibreret reaktivt tryk. Få den rigtige balance, og dine dele bliver rynkefri-med ensartet dimensionsnøjagtighed. Går det galt, bekæmper du spaltninger, tilbagespring og overfladedefekter, som ingen nedstrøms korrektion kan rette.

Formning af stanser, bøjning af stål og aftørringsmatricer

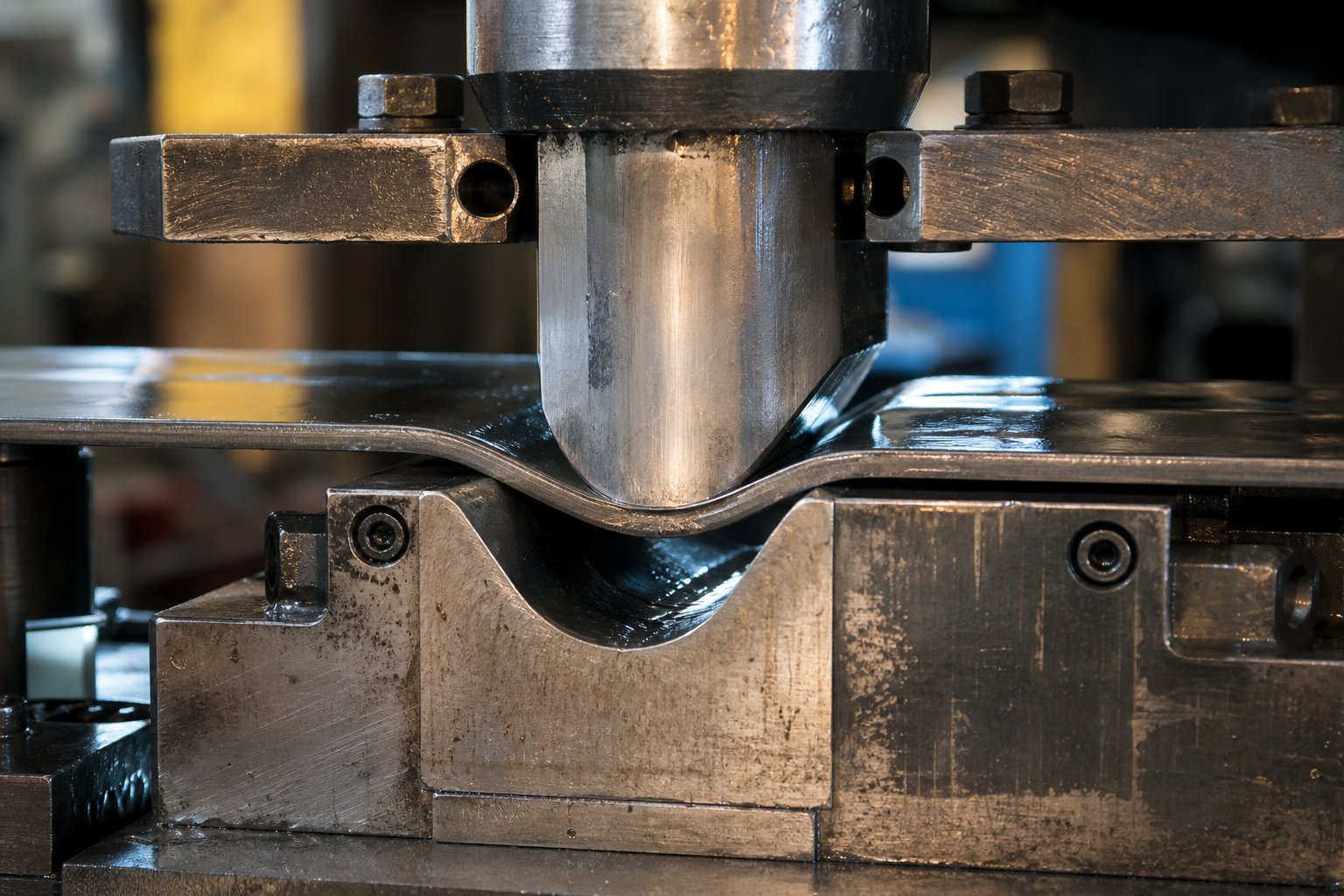

Formning af stanser fungerer ved at skubbe metalplader ind i et hunkavitet eller over en hærdet kant, hvilket tvinger materialet til at give efter og permanent tage en ny form. I modsætning til piercingstanser, der skærer rent gennem strimlen, kommer formende stanser i kontakt med et bredt overfladeareal og påfører kraft over en længere del af presseslaget. De producerer bøjninger, tegnede skåle, prægede funktioner og lancerede flige afhængigt af deres geometri og det tilsvarende hunværktøj nedenfor.

Bøjningsstål og aftørringsmatricer skaber kantede bøjninger ved at tørre materialet over en fast kant eller ind i en V--formet lomme. Bøjningsmetoden bestemmer, hvordan matricekomponenterne er designet:

• Luftbøjning- Stansen skubber materialet halvvejs ind i en V--formet åbning uden at berøre bunden. Bøjningsvinklen afhænger helt af stansedybden. Dette kræver færre pressetonnage og giver mindre værktøjsslid, men tilbagefjedringen er sværere at kontrollere.
• Bundning- Stansen tvinger materialet helt mod den V--formede matriceoverflade, hvilket skaber fast kontakt langs de bøjede ben. Dette giver højere nøjagtighed og mindre tilbagespring end luftbøjning, fordi materialet passer fuldstændigt til matricegeometrien.
• Udmøntning- Stemplet udøver ekstrem kraft, op til 30 gange større end luftbøjning, og komprimerer materialet ved bøjningszonen, indtil det flyder plastisk og tager et permanent sæt. Udmøntning eliminerer stort set tilbagespring, men kræver væsentligt tungere pressekomponenter og højere pressetonnage.

Hvordan disse formningskomponenter er arrangeret afhænger af, hvilke typer stansematricer du bygger. I progressive dies sker formningen trinvist på tværs af flere stationer. Et lavt for-bøjning ved én station bliver til en fuld 90-graders flange flere stationer senere, hvor strimlen bærer delvist dannede træk gennem hver efterfølgende operation. Pladestanseforme konfigureret som overføringsværktøjer har en anden tilgang. Fordi delen er adskilt fra strimlen og fysisk flyttet mellem stationer, kan overføringsmatricer udføre komplekse dybe træk i et enkelt hit uden at bekymre sig om strimmelkontinuitet. Sammensatte matricer, som fuldfører alle operationer i et slag, inkluderer sjældent formningsfunktioner, da deres geometri er begrænset til flade skæreprofiler.

Denne sondring har betydning for komponentdesign. Progressive matricedannende stanser skal være kortere og tage højde for båndløft mellem stationerne. Overførselsformdannende stanser kan være dybere og mere aggressive, fordi de ikke er begrænset af strimmel-fremføringsmekanik. Stålprægematricer designet til materialer med høj-styrke har også brug for formningskomponenter med større radier for at forhindre revner, da plader med højere-styrke tåler mindre deformation før brud.

Trækpuder, trykpuder og nitrogenfjedre

Dannende stanser former delen, men tryksystemer styrer, hvordan materialet flyder under den formgivning. Det er her, trækpuder kommer ind i billedet. En trækpude, også kaldet en blankholder eller trykpude, er en tryk-belastet plade, der omgiver den formende stanse og påfører en kontrolleret holdekraft- ned på metalpladen, når den trækkes ind i et hulrum.

Lyder det simpelt? Virkeligheden er mere nuanceret. Som stemplingsekspert Art Hedrick forklarer, er den sande funktion af en trækpudeikke for at klemme metallet og skabe modstand mod flow, men for at forhindre materialet i at rynke under indadgående flow og kompression. Uden tilstrækkeligt holde-tryk vil de trykkræfter, der genereres, når materialet trækkes indad, få flangen til at bøje sig til rynker. For meget tryk, og materialet kan slet ikke flyde, hvilket fører til spaltninger ved stanseradius.

Kraften, der driver disse puder, kommer fra et af tre fjedersystemer, hver med særskilte egenskaber, der gør dem velegnede til forskellige applikationer:

Valg af det rigtige fjedersystem forbindes direkte med materialetykkelse og trækstyrke. Et 1,5 mm blødt ståltræk ved 270 MPa træk kræver langt mindre holde-kraft end et 1,5 mm rustfrit ståltræk ved 600 MPa træk. Nitrogengasfjedre er ofte den eneste praktiske mulighed for materialer med høj-styrke, fordi de kan levere større kraft i en mindre kappe og tilbyde mere ensartet tryk under hele slaget sammenlignet med mekaniske alternativer.

Materialetypen ændrer også komponentgeometrien. Aluminium galder aggressivt mod ubelagt værktøjsstål, og kræver polerede overflader eller anti-belægninger ved dannelse af stanser og trækpuder. Rustfrit stål-hærder hurtigt, hvilket betyder, at dannelsesradier skal være generøse nok til at forhindre revner ved det første slag. Blødt stål er det mest tilgivende, tolererer snævrere radier og kræver mindre fastholde-kraft, og det er præcis grunden til, at det forbliver det basismateriale, som alle formningskomponentspecifikationer refererer til først.

Samspillet mellem formgeometri og trykstyring er det, der adskiller en pålidelig produktionsmatrice fra en, der producerer inkonsistente dele. Og det samspil virker kun, når formningsstansen griber ind i materialet på det præcist rigtige sted hvert eneste slag, hvilket er opgaven for det styre- og justeringssystem, der venter i det næste funktionelle lag af matricen.

Styrings- og opretningssystemer til præcisionsregistrering

Dannende slag former materiale med kontrolleret kraft, men kraft alene betyder ingenting, hvis det lander det forkerte sted. Enhver operation i en stansematrice, uanset om den skæres eller formes, afhænger af, at den øvre og den nedre halvdel mødes i nøjagtig samme position ved hvert enkelt slag. En forskydning på blot et par tusindedele af en tomme flytter punch-til-matricefriheden fra optimal til destruktiv, hvilket forvandler rene snit til burede kanter og forkorter værktøjets levetid dramatisk. De stansematricekomponenter, der er ansvarlige for at forhindre dette scenarie, er styre- og justeringssystemerne, og de arbejder på to forskellige niveauer: at justere matricehalvdelene til hinanden og at justere strimmelmaterialet til værktøjet.

Styrestifter, styrebøsninger og kuglelejer-

Styrestifter, også kaldet lederstifter, er hærdede cylindriske stolper monteret i den ene matricehalvdel, der går i indgreb med præcisions-borede bøsninger i den modsatte halvdel. Efterhånden som pressestemplet falder ned, glider disse stolper ind i deres tilhørende bøsninger og tvinger den øvre og nedre matrice til gentagelig justering, før et stempel kommer i kontakt med arbejdsemnet. Uden dem ville presseslidens iboende frigang til dets stag tillade den øvre dyse at forskyde sig sideværts under hvert slag, hvilket producerer ujævnt slid og inkonsistente dele.

To grundlæggende typer styre--stolpe- og bøsningssystemer er kommercielt tilgængelige, som MetalForming Magazine beskriver i sin analyse af matricesæts styresystemer:

• Glidlejesystemer.-- Styrepælen løber inde i en solid bøsning, typisk bronze-belagt stål eller massiv aluminiumsbronze, med en lille konstrueret løbeafstand mellem overfladerne. Selv-smørende grafitpropper er almindelige i disse bøsninger. Glidlejesystemer håndterer sidebelastninger godt, fordi hele bøsningens overflade understøtter stolpen.
• Kuglelejesystemer-- Et bur af præcisionsstålkugler kører mellem stolpen og bøsningen i en forudspændt tilstand med negativ spillerum (typisk 0,0001 til 0,0021 tommer forspænding afhængigt af producent og diameter). Rullende kontakt reducerer friktionen dramatisk, hvilket gør disse ideelle til høj-hastighed, korte-progressive dies.

Valg af pasformsklasse bestemmer, hvordan stolpen monteres på matriceskoen. En presse-tilpasningsstolpe er permanent installeret i den nederste sko og kan ikke fjernes uden en hydraulisk presse. En glide--pasning eller aftagelig stolpe gør det nemmere at samle og skille ad, hvilket forenkler vedligeholdelsen på lange progressive matricer, der skal nedbrydes delvist til genslibning.

Et kritisk designprincip, der ofte overses: Styrebøsningen skal så vidt muligt gå i indgreb med styrestolpen på matricens arbejdsniveau. Dette belaster stolpen i forskydning, dens stærkeste tilstand, og forhindrer bøjningsmomenter, der forårsager afbøjning. Ved at placere bøsningen højt i den øverste sko af bekvemmelighed introduceres en momentarm, der tillader stolpen at bøje sig under belastning, hvilket forringer selve justeringen, den er designet til at opretholde. Styrepælen skal også omgå enden af ​​bøsningen med matricen lukket, hvilket sikrer ensartet slid i hele bøsningens længde.

Kuglelejesystemer- introducerer en afvejning. Selvom de reducerer friktionen og udmærker sig ved hastighed, er de sårbare over for sidebelastning.- For store laterale kræfter under formnings- eller indsnitsoperationer skubber individuelle bolde ind i punkt-kontaktspænding, og over tid graver disse bolde spormærker ind i stolpen eller bøsningens overflader. Sporingslinjer, der er synlige på den ene side af styrestolpen, er en klar indikator for, at matricen genererer højere sidebelastninger, end kuglelejesystemet var designet til at absorbere.

Pilotstifter og papirguider til strimmelkontrol

Styrestifter justerer matricehalvdelene, men hvad justerer strimlen til matricen? I en progressiv matrice bevæger materialet sig gennem flere stationer, og ved hver station skal det placeres inden for tusindedele af en tomme fra dets tilsigtede placering. Pilotstifter håndterer denne registrering ved at gå i indgreb med tidligere gennemborede huller i strimlen og trække materialet i præcis position, før enhver skæring eller formning begynder på den station.

Forestil dig sekvensen: Fremføreren fremfører strimlen en stigningslængde, pilotstiftspidserne går først ind i hullerne for at give indledende vejledning, derefter går lokaliseringsdiametrene i indgreb og trækker strimlen til den rigtige position. Piloter er typisk dimensioneret med 0,0005 til 0,001 tommer frigang til pilothullerne, afhængigt af materialetype og tykkelse. For meget frigang tillader strimlen at vandre. For lidt frigang får piloterne til at trække og forlænge hullerne over tid.

Pilotlængden er lige så kritisk. SomPeter Ulintz forklarer, skal piloter være lange nok til at komme ind i pilothullet, før andre udstansninger går i indgreb, og stripperen kommer i kontakt med den nederste matrice, men korte nok til at de ikke binder eller trækker strimlen opad, når matricen åbner. At få denne balance forkert skaber progressionsfejl, der forværres ved produktionshastighed.

Feed-rulletiming knytter sig direkte til pilotfunktionen. Den korrekte rækkefølge kræver, at fremføringsrullen løftes (frigør strimlen), før pilotlokaliseringsdiametrene går ind i hullerne. Hvis rullen stadig griber strimlen, når piloterne går i indgreb, bekæmper feederen piloterne, bøjer dem, forlænger pilothullerne og indfører uforudsigelige strimmelskift. Dette tidsvindue kan være ekstremt snævert, især på matricer med lagerløftere, hvor fremføringsrullen skal forblive åben, indtil løfterne når fuld vandring.

Ud over piloter begrænser flere andre værktøjskomponenter strimlen i side- og længderetningen:

• Aktieguider- Kanalformede-skinner monteret på matricepladen, som begrænser strimlens side-til-bevægelse, når den føres gennem matricen.
• Tunnelguider- Vedlagte guider, der fanger strimlen på begge sider og top, og forhindrer den i at løfte sig eller flytte sig i områder mellem stationerne.
• Hælblokke- Hærdede stålblokke placeret langs matricens omkreds, som absorberer sidetryk fra ubalancerede skære- eller formningsoperationer, hvilket forhindrer hele den øvre matrice i at flytte sig i forhold til den nedre.
• Finger stopper- Mekaniske stop, der går i indgreb med strimmelkanten eller et hak for at kontrollere fremføringslængden i manuelt fremførte matricer.
• Automatiske lagerstop- Fjederbelastede- eller kam-aktiverede stop, der præcist begrænser båndfremføringen i strømforsynede-applikationer, hvilket giver en sekundær feed-længdekontrol bag den elektroniske feeder.

Timing og justering på tværs af matricetyper

Vejledende krav skifter væsentligt afhængigt af typen af ​​stansematrice i drift. En progressiv matrice skal opretholde kontinuerlig strimmelkontrol fra indgang til udgang på tværs af hver station, hvilket betyder piloter på flere lokationer, lagerstyre i hele længden og løftere, der hæver strimlen ensartet mellem slagene. Hver pressematricekomponent i styresystemet arbejder sammen for at holde en kontinuerlig strimmel indekseret præcist gennem potentielt dusinvis af stationer.

Overførselsbakker står over for en anden udfordring. Delen adskilles tidligt fra båndet og flyttes fysisk mellem stationer med mekaniske fingre eller overførselsstænger. Her afhænger registreringen af ​​redeblokke, lokaliseringsstifter i hver station og positionsnøjagtigheden af ​​selve overførselsmekanismen frem for pilothuller i en kontinuerlig strimmel. Vejledende kompleksitet skifter fra matricen til overførselssystemet.

Sammensatte matricer har det enkleste. Alle operationer foregår i en enkelt station på et enkelt slag, så justering afhænger helt af, at styrestiften og bøsningssystemet opretholder konsekvent øvre-til-nedre registrering. Der er ingen piloter og ingen stripprogression at kontrollere.

Uanset matricetype er slid på styresystemet ofte det tidligste påviselige signal om, at justeringen er forringet på tværs af værktøjet. Pressematricekomponenterne, der styrer og registrerer værktøjshalvdelene, akkumulerer slid gradvist, og det slid viser sig i målbare symptomer, længe før det producerer tydeligt skrot. Her er hvad du skal holde øje med:

• Ujævn grathøjde på tværs af båndbredden- Angiver, at styrestifter og bøsninger har udviklet for stor spillerum, hvilket gør det muligt for den øvre matrice at forskyde sig sideværts. Korrigerende handling: Mål mellem stolpe-til-bøsningsfrigang og udskift bøsninger, der overstiger specifikationerne.
• En-sidet pilotstiftslid- Viser, at strimlen konsekvent trækkes til den ene side under registrering, ofte forårsaget af en slidt styrebøsning på pilotsiden eller forkert indførings-tidspunkt for rulleløft. Korrigerende handling: inspicer bøsninger for sporingsmærker, verificer rulle-løfttidspunktet med en roterende knastknap.
• Stigende dimensionsvariation mellem første og sidste station- Foreslår kumulativ strimmelregistreringsfejl, der vokser hen over matricens længde. Korrigerende handling: Kontroller pilothullets forlængelse, verificer pilotafstande, og inspicér lagerstyrene for slitagerelateret -løshed.
• Kuglesporingsmærker på styrestolper- Afslører for store sidebelastninger på kuglelejestyresystemer-, typisk fra ubalancerede formningskræfter. Korrigerende handling: Tilføj eller juster hælblokke for at absorbere sidetryk, eller konverter til almindelige-lejebøsninger, hvis sidebelastninger er kroniske.
• Hørbare snapp eller kvidren under produktion- Angiver, at piloter kæmper mod feederen på grund af rulle-løfttidsafdrift eller slidte rulle-løftemekanismer. Korrigerende handling: genkalibrer foder-frigivelsestidspunktet, inspicér rulle-løft, og kontroller, at piloterne ikke er bøjede.
• Progressionsfejl, der forværres med pressehastigheden- Peger på signalforsinkelse i feed-frigivelsessystemet, hvor den forløbne tid fra styreenhedens signal til det faktiske rulleløft bliver betydelig ved højere hastigheder. Korrigerende handling: Fremfør pilot--udløsningssignalet for at kompensere for forsinkelse, og bekræft, at forsinkelsestiden er genkalibreret, når hastigheden ændres.

Hvert af disse symptomer sporer tilbage til en matricekomponent, der har bevæget sig ud over dens beregnede driftstolerance. Styresystemet er i realiteten terningens nervesystem. Når den forringes, går information om position tabt, og enhver nedstrømsoperation lider. Den mistede præcision rammer hårdest i de komponenter, der styrer strimmelbevægelser mellem slag: strippere, løftere og bypass-hak, der fysisk styrer, hvordan materiale kommer ind, bevæger sig gennem og ud af matricen.

Afisolering, løft og bypass hakkomponenter

Styresystemer fortæller matricen, hvor materialet skal være. Afisolering og løft af komponenter styrer fysisk, om den når dertil. Hver gang et stempel skærer eller danner strimlen, griber materialet fat i det stempel under tilbagetrækning. Hver gang pressen åbner, skal strimlen stige rent over matriceoverfladen, så den kan gå videre til næste station uden at trække hen over skarpe kanter eller formede træk. Og hver gang et dannet element fra en tidligere station passerer gennem en nedstrøms station, skal det frigives for at kunne rejse uden kollision. Stemplingskomponenterne, der er ansvarlige for alle tre funktioner, er strippere, løftere og bypass-hak, og tilsammen danner de materialets-rygrad i enhver progressiv matrice.

Strippere og deres dobbelte funktion

En stripper udfører to opgaver i et enkelt slag. På vej ned holder den pladen fladt mod den nederste matriceoverflade under skæring. På vej op skubber den materialet af stansen, mens den trækker sig tilbage. Uden tilstrækkelig afisolering vil den naturlige tilbøjelighed af gennemboret metal til at kollapse rundt om stanselegemet trække strimlen opad, forvrænge styrehullerne og sætte værktøjet i klemme inden for få slag.

To fundamentalt forskellige stripper-designs tjener disse funktioner, og at vælge den forkerte kan føre til katastrofale værktøjsfejl.

Fjederstrippere (flydende)

Fjederstrippere er fjederbelastede-plader, der er monteret på den øvre matricesko, der omgiver skærestanserne. De sænker sig foran slagene ved hvert slag, flader materialet ud og holder det fast mod den nederste matricesektion, før enhver skæring begynder. Som Art Hedrick forklarer, forhindrer dette materiale i at binde sig mellem skærende stanser under ind- og udtagning, fordi strimlen allerede holdes flad i stedet for fri til at bukke under spolesæt eller armbrøst.

Ved returslaget forbliver den fjederbelastede afstryger trykket mod materialet, mens stanserne trækker sig helt tilbage fra metalpladen. Først efter fuld stanseudtrækning udløses fjedertrykket, hvilket tillader strimlen at løfte sig frit til næste fremføring. Denne kontrollerede sekvens eliminerer den hamring og stødbelastning, der opstår, når løst materiale smækker mod en stiv afstrygerplade.

Fjederafstrygere tilbyder justerbart tryk gennem fjedervalg, tilpasser materialetykkelsesvariationer og giver en renere afisoleringsvirkning. Afvejningen er højere produktionsomkostninger, periodisk udskiftning af fjeder og behovet for præcise boltforspændingsberegninger.

Solid strippere (bro strippere)

Solid strippere, også kaldet bridge strippere eller pladestrippere, er stive plader boltet direkte til den nederste matrice. De fjerner materialet fra udstansninger, når den øvre matrice trækker sig tilbage, idet de stoler på et fast mellemrum mellem pladen og matriceoverfladen til at trække arket af udstansningsskafterne.

De er enkle, billige og kræver næsten ingen vedligeholdelse. Men de giver grundlæggende problemer. Fordi de ikke holder materialet fladt under skæring, er strimlen fri til at bukke, forskydes på tværs og binde mellem stansninger. Ubalancerede forskydningsvinkler på stanserne kan skubbe materiale sidelæns, og under tilbagetrækningen slår metallet mod undersiden af ​​pladen, hvilket sender stødbelastninger tilbage i stanserne. I progressive matricer med flere piercing-stationer skaber brostrippere nok risiko for punch-afbøjning til, at de fleste erfarne matricedesignere undgår dem helt undtagen i de mest simple applikationer.

Stripperbolt forspænding og vandring

Fjederafstrygerens ydeevne afhænger af korrekt boltforspænding og vandringsberegning. Afstrygerbolte (skulderbolte) ophænger afstrygerpladen fra den øverste sko, og deres skulderlængde bestemmer, hvor langt pladen kan bevæge sig i forhold til stanserne. De vigtigste designparametre omfatter:

• Forudindlæs- Den indledende kompression påført fjedrene med matricen helt åben, typisk 10-15 % af fuld fjederafbøjning. Dette sikrer, at stripperen kommer i kontakt med materialet med øjeblikkelig kraft i stedet for at flyde frit.
• Arbejdsrejser- Den ekstra fjederafbøjning, der opstår, når udstansninger passerer gennem afstrygeren og ind i materialet. Dette skal være nok til at tillade fuld stansepenetrering plus spillerum ind i matriceknappen nedenfor.
• Maksimal nedbøjningsgrænse- Fjedre bør aldrig komprimeres ud over deres nominelle maksimum, typisk 50 % af den frie længde for trykfjedre. Overskridelse af denne grænse forårsager for tidlig træthedsfejl.

Hvis disse beregninger udføres forkert, resulterer det i enten utilstrækkelig afstrygningskraft (stansninger trækker båndet opad) eller over-komprimerede fjedre (fjedre knækker, afstrygeren bunder ud på matricens overflade, og stanserne griber aldrig helt ind i materialet).

Løfte-, kaste- og udstødningssystemer

Mellem slagene skal strimlen stige over matriceoverfladen, så den kan bevæge sig frem uden at trække hen over skærekanter, løfteskinner eller formede træk fra tidligere stationer. Løftere håndterer denne kritiske funktion.

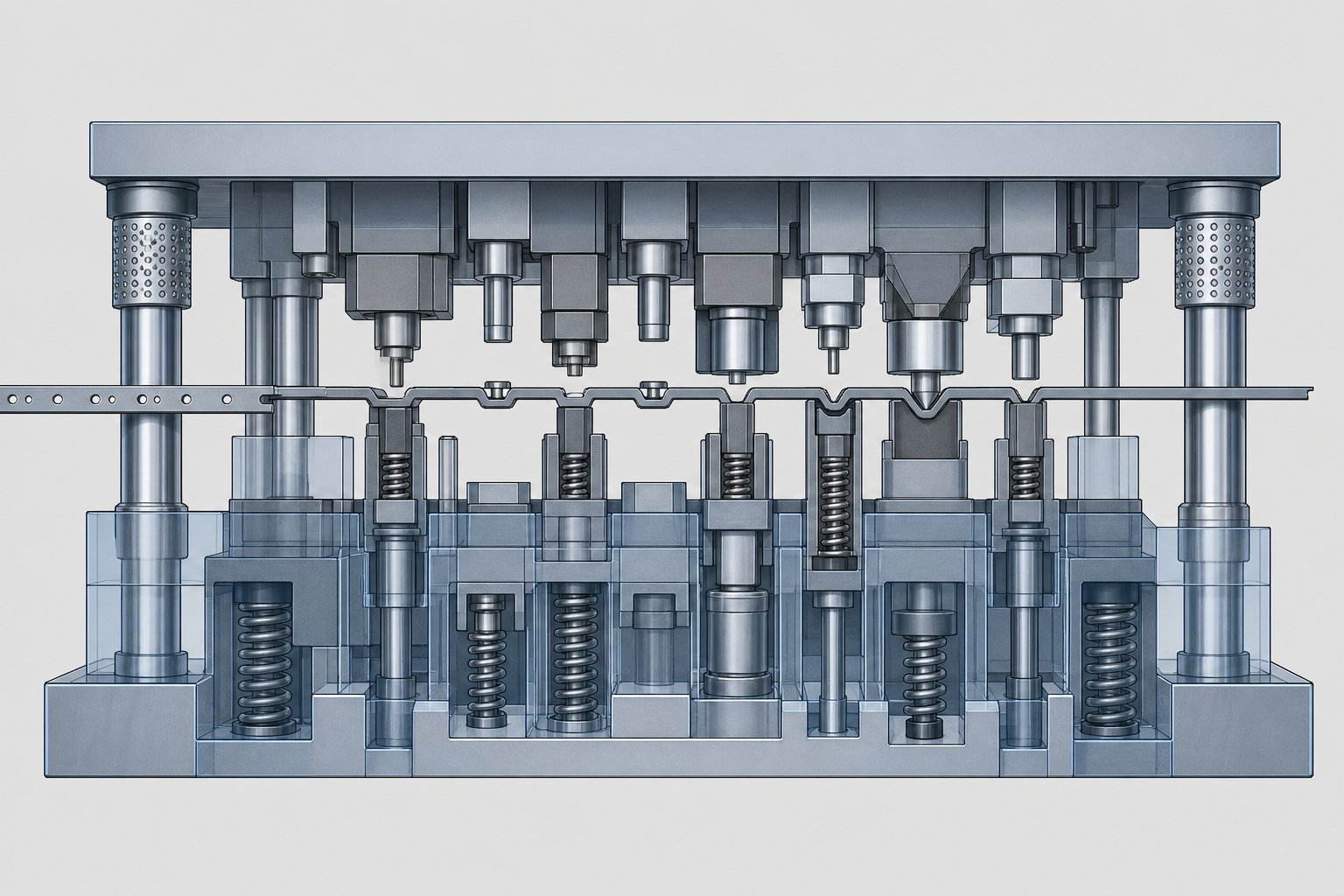

Løftere er fjederbelastede stifter eller skinner, der er monteret i den nederste matrice, og som skubber listen opad i det øjeblik, den øverste matrice trækkes tilbage. De hæver båndet til en ensartet fremføringshøjde, hvilket skaber frigang mellem båndets underside og matriceoverfladen. Bar-løftere spænder over strimlens bredde for at bevare fladheden og forhindre, at de hænger ned mellem støttepunkterne, hvilket er særligt vigtigt med tynde materialer, der let spænder.

Løftehøjden skal overstige det højeste formede element på båndet. Hvis en nedadvendt- form, prægning eller tegnet træk sidder lavere end løfterens højde, vil strimlen trække hen over matriceoverfladen under fremføring, hvilket forårsager fejl-fremføringer, strimmelbøjning og progressiv skade på både værktøjet og arbejdsemnet.

Dette princip lyder indlysende, men det er en af ​​de mest almindelige progressive matrice-opsætningsfejl. Når en formningsstation tilføjes eller modificeres under konstruktionsændringer, skal løftehøjder reevalueres på tværs af hver nedstrømsstation for at sikre, at der stadig er tilstrækkelig frigang.

Shedders og positive knockouts tjener den modsatte funktion: de skubber færdige dele eller skrot snegle ud af formen i stedet for at løfte strimlen. Når et stansestempel skærer en del af strimlen, kan denne del forblive fast inde i matriceåbningen på grund af friktion, olieadhæsion eller vakuum. En shedder er en fjeder-belastet stift eller plade inde i matricens hulrum, der skubber delen eller slyngen nedad (eller opad) ved næste slag, hvilket sikrer, at den rydder matricen inden næste cyklus.

To udstødningstilgange er almindelige:

• Fjederbelastet-udkast- Bruger mekaniske skruefjedre eller urethanpuder til at skubbe dele fra hulrum. Enkel, pålidelig og tilstrækkelig til de fleste applikationer, hvor dele falder af tyngdekraften efter indledende forskydning.
• Pneumatisk udkast- Bruger tidsindstillede luftblæsninger til at blæse dele eller snegle fri af matricehulrummet. Nødvendigt til applikationer med høj-hastighed, hvor tyngdekraften alene ikke kan evakuere dele hurtigt nok mellem slagene, eller til opadgående udkast mod tyngdekraften.

Utilstrækkelig udkastning forårsager sneglestabling, dobbeltslag på tilbageholdte dele og overfladeskader på efterfølgende stemplinger. Disse er nogle af de mest frustrerende periodiske fejl i produktionen, fordi de forekommer tilfældige, indtil du sporer dem tilbage til en svækket udstødningsfjeder eller en tilstoppet luftpassage.

Omgå hak og deres rolle i materialeflow

Her er en udfordring, der er unik for progressive matricer: en funktion, der er dannet ved station tre, skal passere gennem stationerne fire, fem, seks og videre uden at kollidere med værktøjet på de nedstrøms stationer. Den clearing sker ikke ved et uheld. Det kræver bevidst materialefjernelse eller tilføjelse langs stribekanterne, og det er præcis, hvad bypass-hak giver.

Forståelse af negative og positive bypass-hak i metalpladestempler er afgørende for enhver, der designer eller fejlfinder progressive værktøjer. Hver type tjener et særskilt formål med at kontrollere, hvordan strimlen bevæger sig gennem matricen:

• Negative bypass-hak- Materiale fjernes fra strimmelkanten ved en specifik station, hvilket skaber en udskæring eller relief, der giver plads til, at tidligere dannede elementer kan passere gennem efterfølgende matricesektioner uden forstyrrelser. Forestil dig en nedadgående lanse dannet ved station to. Ved stationerne tre til seks sidder de nederste matriceblokke ved eller over striplinjen. Uden et negativt hak skåret langs med lansen ville den dannede flig støde ind i nedstrøms matricestål, hver gang strimlen føres fremad.
• Positive bypass-hak- I stedet for at fjerne materiale er positive indhak områder, hvor ekstra materiale med vilje efterlades langs strimmelkanten, der strækker sig udad ud over den normale trimningslinje. Dette tilføjede materiale styrker bæreren i områder, hvor formningsoperationer svækker strimmeltværsnittet-, hvilket forhindrer bæreren i at strække sig, rives i stykker eller miste stivhed mellem stationerne.

Formålet med bypass-hak i stansematricer strækker sig ud over simpel frigang. Deres design påvirker direkte tre produktionskritiske-resultater:

• Strip stabilitet- Indhakkets bredde, dybde og placering afgør, om holderen bevarer nok stivhed til at fremføres lige. Over-aggressive negative indhak svækker bæreren og forårsager stribevandring.
• Foderpålidelighed- Hvis et dannet træk kommer i kontakt med nedstrømsværktøj under fodring, går båndet i stå, skæver eller spænder. Korrekt størrelse bypass-hak eliminerer denne kontakt fuldstændigt.
• Skrotsats- Hvert negativt hak fjerner materiale, der bliver til skrot. Bredere hak betyder mere spild. Designere afbalancerer frihøjdebehov mod materialeudnyttelse, og holder hakbredden på et minimum, hvilket giver pålidelig frigang plus en sikkerhedsmargin for fodervariation.

Planlægning af bypass-hak sker under båndlayout, typisk i den tidligste designfase. Som Talan Products bemærker, øger et dårligt planlagt stribelayout skrot, forårsager ujævne kræfter og fører til matriceslitage eller båndtip, og bypass-hakdesign er en central faktor i denne ligning. Ingeniører reviderer ofte hakgeometrien flere gange under prøvestemplingsforsøg, før de færdiggør produktionsværktøjet.

Hver komponent, der er dækket i dette afsnit, strippere, løftere, shedders og bypass-hak, eksisterer for at holde materialet til at flyde forudsigeligt gennem matricen. De former ikke delen direkte. De gør det muligt for formningskomponenterne at udføre deres arbejde ved at sikre, at materialet kommer i den rigtige position, forbliver fladt under operationer, rydder værktøjet efter operationer og evakuerer rent, når det er færdigt. Men pålidelig materialestrøm er kun halvdelen af ​​kvalitetsligningen. Den anden halvdel er, om selve skære- og formningsoperationerne producerer kanter og dimensioner inden for specifikationen, og det kommer ned til, hvor præcist frigang og tolerance kontrolleres på tværs af hver arbejdskomponent i værktøjet.

Klarerings- og tolerancestandarder, der kontrollerer delens kvalitet

Materialeflow får strimlen, hvor den skal være. Frigang og tolerance bestemmer, hvad der sker, når værktøj møder metal. Hver skærekant, hver dimensionsmåling på en stemplet del sporer tilbage til mellemrummet mellem stempel og matrice og den kumulative præcision af de komponenter, der vedligeholder den. Inden for stanseformdesign er det her teori bliver til målbar kvalitet, og hvor små specifikationsfejl giver stor produktionshovedpine.

Du kan have en strukturelt perfekt pladematrice med fejlfrie styresystemer og optimeret strimmellayout, men hvis dine skæreafstande er forkerte, eller dine komponenttolerancer er forskudt, vil delene, der kommer fra pressen, fortælle dig det med det samme gennem grater, dimensionsvariationer og for tidligt slid på værktøjet.

Punch-to-Die clearance som en procentdel af materialetykkelse

Clearance er den vandrette afstand mellem stanseskæret og matriceknappens skærekant, udtrykt som en procentdel af materialetykkelsen pr. side. Denne "per side" sondring har betydning. En 10 % spillerumsspecifikation betyder 10 % af papirtykkelsen på hver side af stansen, ikke totalt. Mellemrummet er konstrueret til at justere brudplaner, der er initieret fra både stanse- og matricekanterne, så de mødes rent inden for materialets-tværsnit.

Det grundlæggende forhold, der driver valg af friplads, er materialestyrke. SomMISUMIs ingeniørteamforklarer, stærkere, hårdere materialer kræver øget frigang sammenlignet med svagere, blødere materialer. Dette skyldes, at hårdere materialer går i stykker tidligere og i stejlere vinkler, hvilket kræver mere plads mellem skærekanterne, for at revnebanerne kan konvergere ordentligt. Blødere materialer deformeres mere før brud og tolererer snævrere mellemrum uden at producere sekundær forskydning.

Emnets tykkelse er den anden variabel. Da clearance er angivet som en procentdel, kræver tykkere papir naturligvis et større absolut mellemrum. En 10 % frigang på 1,0 mm materiale er 0,10 mm pr. side. På 3,0 mm materiale kræver den samme procentdel 0,30 mm pr. side, en væsentlig forskel i den nødvendige præcision under opsætning af matriceværktøj.

Hvad sker der, når clearance misser målet?

• Utilstrækkelig frigang- Brudplaner fra stansen og matricen konvergerer ikke. Materialet skæres to gange, hvilket skaber en dobbelt-brudkanttilstand med en sekundær poleringszone. Skærekraften spidser, varmeudviklingen øges, og stansesliddet accelererer dramatisk. Matriceværktøjet bekæmper i det væsentlige materialet i stedet for at skære det rent.
• For stor frigang- Materialet ruller ind i matriceåbningen, før det brydes, hvilket giver store væltezoner og fremtrædende grater på udgangssiden. Kantkvaliteten forringes, og dimensionskontrol af hullet eller emnet lider, fordi materialet deformeres sideværts, før snittet er færdigt.

Den generelle industribaselinje starter omkring 10 % pr. side for blødt stål, men moderne værktøjsudvikling tyder på, at lidt højere værdier i intervallet 11-20 % kan reducere værktøjets belastning betydeligt og øge driftslevetiden. For specifikke applikationer, referer altid materialeleverandørdatablade og etablerede værktøjshåndbøger som f.eksICFG Handbook of Process Data for Stampingeller din matricekomponentleverandørs tekniske diagrammer. Frigangsværdier varierer betydeligt på tværs af materialefamilier, fra aluminiumslegeringer til avancerede høj-styrkestål, og brug af en enkelt universel værdi på tværs af alle opgaver garanterer suboptimale resultater.

Værktøjets tilstand spiller også ind i beslutninger om godkendelse. Slidte stanser og matriceknapper ændrer effektivt den funktionelle frigang, efterhånden som kantradier vokser. En matrice sat op med snæver spillerum på frisk værktøj kan glide ind i et acceptabelt område, efterhånden som kanterne slides, mens et værktøj sat op med nominel frigang på nye komponenter kan udvikle overdreven effektiv spillerum i god tid før den næste planlagte genslibning.

Hvordan frigang påvirker grathøjde og kantkvalitet

For stemplingsingeniører er clearance ikke et abstrakt tal. Den styrer direkte de målbare kvalitetsegenskaber, der afgør, om dele består inspektionen eller bliver afvist. Den afklippede kant af enhver stemplet del indeholder fire adskilte zoner, f.eksforskning offentliggjort i The Fabricatordetaljer:

1. Overvæltning- Plastisk deformation ved indgangssiden, hvor stansen til at begynde med bøjer materialet nedad.
2. Burnish zone- Det glatte, lodrette bånd, der er skabt af stansen, der glider mod materialet, før bruddet påbegyndes.
3. Brudzone- Den ru, vinklede overflade, hvor materialet brød fra hinanden, da revner forplantede sig fra stanse- og matricekanterne.
4. Burr- Resterende hævet materiale på udgangssiden, et uønsket biprodukt, der øges med frigang og værktøjsslid.

Forholdet mellem polering og frakturzoner skifter forudsigeligt med clearance. Snævrere frigang øger poleringszonen, fordi stansen trænger dybere ind, før brud påbegyndes. Løsere frigang reducerer polering og øger brudzonen, fordi revner starter tidligere og forplanter sig gennem mere materiale. Begge ekstremer giver uacceptable kanter: for stramt skaber dobbelt forskydning, for løst skaber overdreven grater og væltning.

Her er det diagnostiske signal, som erfarne metalstemplingsværktøjer og matriceteknikere holder øje med: vending af gratretning. Under normale forhold dannes der konsekvent grater på matricen-siden (bunden) af den stemplede del. Når frigangen bevæger sig langt uden for det optimale område, kan der opstå grater på punch--siden eller dannes uregelmæssigt rundt om den afskårne omkreds. Denne vending fortæller dig, at brudmekanikken har ændret sig fundamentalt, og at clearance skal korrigeres med det samme.

Forskning i avancerede- højstyrkestål som DP980 viser, at grathøjden vokser med både øget frigang og værktøjsslid på samme tid. Efterhånden som skærecyklusser akkumuleres og værktøjets kanter sløves, vokser den effektive frigang, selv uden fysiske ændringer af matricegeometrien. Både grathøjden og poleringsdybden øges, efterhånden som sliddet skrider frem, hvilket giver en målbar ledende indikator for, at vedligeholdelsen af ​​matricen nærmer sig.

Komponenttolerancestabling og dens kumulative effekt

Frigangen er angivet ved stanse-til-grænsefladen, men opretholdelse af denne frigang afhænger af dimensionsnøjagtigheden af ​​hver komponent i kæden mellem pressestempel og matriceoverflade. Det er her tolerancestabling bliver kritisk i formdesignet.

Overvej, hvad der sidder mellem stansespidsen og matriceknappen i et typisk progressivt værktøj: pressestemplet, den øvre sko, bagpladen, holdepladen, stanselegemet, styrestifter, styrebøsninger, nedre sko og matriceplade. Hver komponent har sin egen dimensionelle tolerance. Styrestiftens diameter har et tolerancebånd. Bøsningsboring har et tolerancebånd. Stempelkroppens diameter har et tolerancebånd. Formpladens boringsposition har et tolerancebånd. Når alle disse variationer flugter i samme retning, deres værste tilfælde, kan det kumulative skift skubbe den faktiske frigang langt uden for den specificerede værdi.

Worst case-toleranceanalyse antager, at alle funktioner er på deres yderste grænser samtidigt. Dette garanterer 100 % monteringssucces, men kræver ekstremt snævre individuelle tolerancer, hvilket øger produktionsomkostningerne. Statistiske metoder som Root Sum of Squares beregner sandsynlig variation baseret på normalfordeling, hvilket tillader bredere individuelle tolerancer, samtidig med at en acceptabel konstruktions-ydeevne opretholdes. De fleste produktionsværktøjer anvender en hybrid tilgang: kritiske funktioner som punch-til-bøsningspasninger får snævre tolerancer, mens mindre følsomme funktioner bruger standardproduktionsgrænser.

Over produktionskørsler stables tolerancerne ikke kun ved montering. De vokser. Styrebøsninger slides og udvikler spillerum. Stempellegemer slides under den nominelle diameter. Udboringer i formpladen forstørres ved gentagen stansning. Dyvelstifthuller forlænges fra cyklisk belastning. Hver af disse ændringer forskyder den effektive frigang ved skærkanten, og den kumulative drift accelererer, når antallet af hits stiger.

Her er almindelige stemplede-delefejl og tolerance- eller frigangstilstanden, der forårsager hver:

• Overdreven grat kun på den ene side- Ujævn frigang forårsaget af slid på styrebøsningen eller afbøjning af matricesko, der forskyder stansen sideværts i forhold til matriceåbningen.
• Gradvis forøgelse af grathøjden i løbet af produktionsforløbet- Progressiv punch edge-slid øger den effektive spillerum uden nogen opsætningsændringer.
• Dobbelt-forskydningskanttilstand- Afstanden er for snæver, typisk fra tolerancestabling, hvor flere komponenter er på den lille side af deres rækkevidde samtidigt.
• Hul-til-hul dimensionsforskydning mellem stationer- Slid på pilotstiften eller forstørrelse af bøsningen, der forårsager kumulativ registreringsfejl på tværs af strimlen.
• Intermitterende snegletræk- Slid på dyseknapboringen, der reducerer friktionen til fastholdelse af snegle, så sneglene kan trække sig tilbage gennem materialet med stansen.
• Del-til-variation, der forværres med hastigheden- Termisk udvidelse af matricekomponenter ved høje slaghastigheder, der ændrer effektive spillerum og tilpasninger.
• Kantbrudzoneforhold skifter over tid- Kombineret slid på stanse- og matriceknap ændrer brudstartpunktet og revneudbredelsesvejen.

Hver af disse defekter har en specifik korrigerende vej, men alle deler en fælles rod: præcisionsforholdet mellem parringskomponenter er drevet ud over acceptable grænser. Overvågning af driften gennem gratmåling, dimensionel trending og periodisk clearance-verifikation er det, der adskiller proaktiv matricevedligeholdelse fra reaktiv brandslukning.

Ingeniører, der arbejder med komplekse clearance-optimering og gratkontroludfordringer, især på multi-stations progressive matricer, hvor toleranceinteraktioner sammensættes på tværs af snesevis af komponenter, drager fordel af at samarbejde med værktøjsspecialister, der forstår disse indbyrdes afhængigheder på systemniveau.YICHENs tilpassede stemplingsløsningerforbind ingeniører til at designe-tung support til klaringsspecifikationer, materialeflowoptimering og komponent-nøjagtighed, der holder tolerancestabling inden for kontrollerbare grænser på tværs af-produktionsserier med store mængder.

Clearance og tolerance definerer, hvilken kvalitet din matrice kan producere i dag. Men hvor længe den opretholder denne kvalitet afhænger af noget, værktøjet er født med: materialeegenskaberne, varmebehandlingen og overfladebelægningerne påført hver arbejdskomponent, før den nogensinde kommer i pressen.

Materialer, belægninger og varmebehandling til matricedele

Clearance og tolerance definerer præcisionsforholdet mellem parringskomponenter. Men det fysiske materiale, disse komponenter er lavet af, bestemmer, hvor længe den præcision holder under produktionsforhold. Et perfekt slebet stempel med ideel spillerum svigter stadig for tidligt, hvis det er lavet af det forkerte værktøjsstål, varmebehandlet forkert eller efterlades ubestrøget i en applikation, der kræver overfladebeskyttelse. Materialevalg, varmebehandling og belægningsteknologi er det, der adskiller værktøjsmatricer, der kører millioner af cyklusser fra dem, der skal genslibes for hver 50.000 hits.

Værktøjsstålvalg efter komponentfunktion

Ikke alle komponenter i en stanseform står over for den samme belastningsprofil, så ikke hver komponent har brug for det samme materiale. At vælge værktøjsstål efter funktion frem for vane er en af ​​de mest indflydelsesrige beslutninger, en formdesigner træffer.

Tænk over, hvad hver funktionel gruppe rent faktisk oplever under produktionen:

• Skærekomponenter (stanser, matriceknapper, skær)- Disse udsættes for slibende slid fra gentagen materialeklipning, stødstød fra klik-igennem og varmeopbygning ved skærkanten. De har brug for maksimal hårdhed og slidstyrke. Kolde-arbejdsværktøjsstål i D-serien, som D2 med sit høje kromindhold, udmærker sig her, fordi hårdmetalpartikler giver dem evnen til at modstå slid og gentagen kontakt, hvilket forlænger værktøjets levetid på tværs af lange produktionsserier.
• Strukturelle komponenter (matricesko, bagplader)- Disse absorberer tonnage, modstår afbøjning og opretholder dimensionsstabilitet over millioner af cyklusser. Sejhed og stivhed betyder mere end ekstrem overfladehårdhed. Medium-kulstofstål eller for-hærdet legeret stål giver den nødvendige stivhed uden den skørhed, som høje-hårdhedsgrader introducerer.
• Forme komponenter (formning af stanser, trækpuder, aftørringsstål)- Disse kommer i kontakt med brede materialeoverflader under høje trykbelastninger og glidende friktion. De har brug for en balance mellem hårdhed for slidstyrke og sejhed for at modstå revner under stød. Luft-hærdende kvaliteter som A2 tilbyder den balance, der kombinerer rimelig slidstyrke med tilstrækkelig sejhed til moderate-opgaver.
• Stødbelastede-komponenter (hakstød, kraftige stansning)- Disse absorberer gentagne stødbelastninger, der ville flise eller knække skørt stål. Stødsikker-S-serie kvaliteter som S7 er bygget til slagstyrke og kan absorbere gentagne stødbelastninger uden at gå i stykker.

Varmebehandlingsprocessen omdanner råt værktøjsstål til dets arbejdstilstand gennem tre trin: austenitisering (opvarmning for at transformere krystalstrukturen), bratkøling (hurtig afkøling til dannelse af martensit) og anløbning (genopvarmning for at reducere skørhed og samtidig bevare hårdheden). Bratkølingsmetoden, hvad enten det er vand, olie eller luft, definerer værktøjsstålserien og bestemmer dimensionsstabiliteten under hærdning. Luft-hærdet stål forvrænger mindre end vand-hærdet stål, hvilket har stor betydning for komplekse matriceværktøjer med snævre geometriske tolerancer.

For nøjagtige HRC-værdier og hærdningsprotokoller skal du altid henvise til din stålleverandørs datablade. Hårdhedsintervaller varierer efter kvalitet: Blødere for-hærdede kvaliteter som P20 fungerer omkring 28-32 HRC for nem bearbejdning, mens fuldt hærdede koldbearbejdede stål kan overstige 60 HRC. Ved at specificere den rigtige kombination af kvalitet og varmebehandling for hver komponents funktion i stedet for at bruge en enkelt kvalitet på tværs af hele matricen, optimeres både ydeevne og omkostninger.

Overfladebelægninger, der forlænger komponenternes levetid

Selv det bedste værktøjsstål bliver til sidst slidt. Overfladebelægninger tilføjer et sekundært forsvarslag, der reducerer friktionen, forhindrer materialevedhæftning og forlænger intervallerne mellem genslibning. PVD-belægninger (Physical Vapour Deposition) er den mest almindelige teknologi, der anvendes til at dø i tekniske applikationer, idet de afsætter tynde, ekstremt hårde film på komponentoverflader ved relativt lave temperaturer, som ikke påvirker substratets varmebehandling.

Her er, hvordan de mest almindelige belægninger kortlægges til stanseformsapplikationer:

• TiN (Titanium Nitride)- Den guld-farvede standardbelægning til alle-formål. Med en mikro-hårdhed på ca. 2200 HV giver TiN en god generel slidstyrke til gennemboringsstanser og blankingoperationer på blødt stål. Det er bredt tilgængeligt, omkostningseffektivt-og et praktisk første skridt til at forlænge værktøjets levetid på standard matricekomponenter.
• TiCN (Titanium Carbonitrid)- En hårdere, hårdere opgradering i forhold til TiN med mikro-hårdhed omkring 3400 HV og en lavere friktionskoefficient på 0,2 versus TiN's 0,6. TiCN udmærker sig ved højtydende skæreoperationer og er særligt effektiv til metalformning på rustfrit stål, hvor dens forbedrede sejhed modstår de involverede højere skærekræfter.
• DLC (Diamond-Like Carbon)- Den laveste friktionsbelægning til rådighed med koefficienter under 0,1 og en hårdhed, der nærmer sig 4000 HV. DLC er den bedste-løsning til dannelse af stanser, der arbejder med aluminium, fordi dens anti-egenskaber forhindrer den materialeadhæsion, der plager ubelagt værktøj på bløde metaller. Når aluminium svejses til en formende stanseoverflade, opfanger hver efterfølgende del overfladefejl. DLC eliminerer denne fejltilstand.
• CrN (chromnitrid)- Tilbyder lav indre belastning, fremragende vedhæftning til underlaget og høj korrosionsbestandighed. Dens sejhed og moderate hårdhed (omkring 2000 HV) gør den velegnet til formværktøjer og plaststøbningsapplikationer, hvor klæbemiddelslid er den primære bekymring frem for slid.
• Nitrering- En diffusionsproces i stedet for en aflejret belægning. Nitrogenatomer trænger ind i ståloverfladen og skaber en hård kasse uden at tilføje målbar tykkelse. Dette gør nitrering ideel til komponenter med snævre dimensionelle krav, som ikke kan rumme et belægningslag, såsom tætsiddende styrestifter eller præcisionsdyseknapper.

Valg af belægning handler ikke kun om hårdhed. Friktionskoefficienten, belægningstykkelsen og vedhæftningsegenskaberne har alle indflydelse på, om en bestemt behandling faktisk forbedrer ydeevnen på din specifikke applikation. En belægning med høj-hårdhed med dårlig vedhæftning delaminerer under de gentagne stød inde i en stansematrice, hvilket skaber snavs, der beskadiger både værktøjet og de prægede dele.

Hvornår skal man vælge standardkatalogdele versus brugerdefinerede komponenter

Hvert værktøj inden for teknik står i sidste ende over for denne beslutning: Køb standardkatalogkomponenter eller invester i specialfremstillede-alternativer. Ingen af ​​svarene er universelt korrekte. Det rigtige valg afhænger af produktionsvolumen, delens kompleksitet og om hyldespecifikationerne faktisk lever op til dine krav til ydeevne.

En standard stansemaskine fra en katalogleverandør ankommer med kendt materialecertificering, dokumenteret varmebehandling og etablerede ydeevnedata. Du bestiller mandag, modtager torsdag og installerer med tillid til, at specifikationerne matcher det, producenten har offentliggjort. Denne forudsigelighed har reel værdi, især for vedligeholdelsesudskiftninger, hvor nedetid koster dværg komponentomkostninger.

Tilpassede komponenter tager længere tid og koster mere pr. enhed, men de giver dig mulighed for at optimere geometri, materiale, belægning og tolerance til netop din anvendelse. En tilpasset stanseform til en proprietær profil, belagt med applikations-specifik DLC og holdt til strammere-end-standardtolerancer kan overgå et katalogækvivalent i størrelsesordener i værktøjslevetid, især på krævende materialer som avanceret høj-styrkestål eller tykt rustfrit stål.

Den praktiske tilgang, de fleste værktøjsrum anvender, er en hybrid. Standard katalogkomponenter håndterer de ligefremme operationer: runde huller, almindelige pilotdiametre, standard styrestifter og bøsninger. Brugerdefinerede komponenter går, hvor ydeevnen betyder mest: den primære blanking-station, den kritiske formning, der former en kosmetisk overflade, eller matriceknappen, der definerer en stram-tolerancefunktion. Denne strategi holder omkostningerne håndterbare, mens investeringen koncentreres, hvor den giver det højeste afkast i værktøjslevetid og delekvalitet.

Som Jennison Corporation bemærker, er brugerdefineret værktøj konstrueret til at holde dine specifikke tolerancer og levere ensartethed, som tilpasset eller standardværktøj ikke kan matche, når delens geometri er unik, eller dimensionskravene er stramme. Økonomien skifter afgørende i retning af brugerdefinerede ved højere volumener, hvor den forudgående investering amortiseres på tværs af tusinder eller millioner af cyklusser, og-del omkostningsfordelene sammensætninger med hvert tryk.

Valg af det rigtige materiale, belægning og indkøbsstrategi for hver komponent giver dine matriceværktøjer de fysiske egenskaber til at opretholde kvaliteten over lange produktionskampagner. Men egenskaber på komponentniveau omsættes kun til resultater på systemniveau, når disse komponenter er specificeret, indkøbt og vedligeholdt som en del af en sammenhængende strategi knyttet til dine specifikke krav til drift, materiale og volumen.

Valg og indkøb af de rigtige matricekomponenter

Materialeegenskaber og belægninger giver individuelle komponenter den fysiske modstandsdygtighed til at yde. Men modstandsdygtighed på komponentniveau bliver først produktions-pålidelighed, når hver del i formen er specificeret, hentet og vedligeholdt som en del af en samlet strategi. Forskellen mellem en dør, der kører forudsigeligt i millioner af slag, og en, der kræver konstant brandslukning, er normalt ikke en eneste dårlig komponent. Det er et misforhold mellem komponentspecifikationer og de faktiske krav til stemplingsoperationen, materialet, der behandles, eller produktionsvolumen, der er målrettet.

Matchende komponentspecifikationer til din stempling

Produktionsvolumen er den stærkeste drivkraft bag beslutninger om komponentkvalitet. Forestil dig at bygge en prototype-matrice til 500 prøvedele. Førsteklasses værktøjsstål, eksotiske belægninger og brugerdefinerede-jorddetaljer tilføjer omkostninger, som aldrig vil blive tjent tilbage på så kort sigt. Blødere, billigere materialer som f.eks. præ-hærdet P20 eller endda bløde stålindsatser fungerer perfekt her, fordi værktøjet aldrig vil akkumulere nok slag til, at slid betyder noget. Stempling af dele i prototypevolumener handler om at validere geometri, ikke at overleve produktion.

Skaler den samme geometri til en automotive stempelmatrice, der forventes at producere 2 millioner dele om året, og beregningen vender fuldstændigt om. Hver komponent i matrice- og stansesystemet skal specificeres for maksimal holdbarhed: førsteklasses koldt-arbejde eller høj-hastighedsstål, PVD- eller CVD-belægninger, præcise-jordpasninger og hærdede backup-komponenter overalt. Den forudgående investering i overlegen stanseværktøj og matricekomponenter betaler sig selv mange gange gennem reduceret nedetid, længere genslibningsintervaller og ensartet delkvalitet på tværs af hele kampagnen.

Det stemplede materiale betyder lige så meget. Mildt stål er tilgivende: det genererer moderat værktøjsslitage, tolererer standardafstande og gnaver ikke let mod ubelagte overflader. Rustfrit stål-hærder aggressivt og kræver hårdere værktøjsstål plus anti-friktionsbelægninger. Aluminiumgaller ved kontakt med ubelagt stål, kræver DLC eller polerede overflader på hver formningsdetalje. Avanceret høj-styrkestål (AHSS) som DP600 og DP980 skaber kraftigt slibende slid, som f.eks.forskning offentliggjort i The Fabricatorbekræfter, får konventionelle matricematerialer til at svigte fra kraftig gnidning efter blot et par hundrede stemplinger uden passende belægninger. Til AHSS-applikationer anbefales kombinationer som D2 med PVD CrN- eller CVD TiC-belægninger for at opnå en acceptabel værktøjslevetid ved stanseoperationer af metal.

Disse materiale-drevne beslutninger påvirker alle funktionelle kategorier samtidigt. Strukturelle komponenter kan have behov for opgraderet stål for at håndtere de højere formningskræfter, som AHSS kræver. Skærekomponenter har brug for hårdere kvaliteter og belægninger. Formningsværktøjer har brug for anti-behandlinger. Styresystemer har brug for strammere tilpasninger for at opretholde de reducerede frigange, som materialer med høj-styrke kræver. At specificere én kategori isoleret uden at overveje, hvordan det stemplede materiale belaster hele systemet, fører til, at det svageste led svigter først og trækker produktionen ned.

Vedligeholdelsesintervaller og slidovervågningsstrategi

Selv perfekt specificerede komponenter slides. Målet er ikke at eliminere vedligeholdelse, men at forudsige det præcist nok til, at du aldrig mister produktionstid til uplanlagte fejl. SomStansomatics retningslinjer for vedligeholdelseunderstreger, at målet med ethvert stemplingsværktøjs vedligeholdelsesprogram er nul uplanlagt nedetid, opnået gennem proaktiv inspektion knyttet til målbare indikatorer snarere end vilkårlige kalenderplaner.

Tre målbare signaler fortæller dig, når stemplede komponenter driver ud af specifikationen:

• Gratmåling- Den mest umiddelbare og tilgængelige indikator. Grathøjden vokser, når stansekanterne er sløve, og den effektive frigang øges. Etabler en baseline grathøjde på frisk værktøj og spor den med jævne mellemrum. Når grathøjden nærmer sig din kundes maksimalt tilladte specifikation, planlæg omslibning, før den overskrider grænsen.
• Dimensionel trending- Mål kritiske delefunktioner med faste intervaller (hver 10.000 eller 50.000 hits afhængigt af tolerancefølsomhed) og plot resultaterne. Dimensionsforskydning i én retning indikerer progressivt slid i en specifik komponent. Drift, der korrelerer på tværs af flere funktioner, peger for at styre systemnedbrydning eller termisk vækst.
• Visuel inspektion- Hårde mærker på formning af stansninger, sporingslinjer på styrestolper, poleringsslid på matriceknapper og overfladeridsning på afstrygerplader giver alle tidlig advarsel, før de påvirker delens kvalitet målbart.

Genslibningsintervaller for udstansninger varierer meget baseret på materiale, belægning og produktionshastighed, men princippet forbliver konsekvent: genslibning før kanttilstanden forringes nok til at påvirke delens kvalitet, ikke efter. Styrebøsninger skal udskiftes, når den målte frigang til styrestolpen overstiger systemets oprindelige specifikation med mere end den tilladte tolerancevækst for dine krav til skæreafstand. En bøsning, der har opnået 0,001 tommer frigang, flytter effektivt dit punch-til-dø forhold med den samme mængde.

Etablering af forebyggende vedligeholdelsesplaner knyttet til antallet af hits, som Ming Chiang Precision anbefaler med inspektion og slibning for hver 100.000 cyklusser, giver vedligeholdelsesteamene en forudsigelig rytme. Det specifikke interval afhænger af dine værktøjs-, materiale- og kvalitetskrav, men rammerne gælder universelt.

Her er vedligeholdelsesprioriteterne rangeret fra mest kritisk at overvåge til mindst, baseret på deres direkte indvirkning på delens kvalitet og risiko for uplanlagt nedetid:

1. Tilstand til skærende stanse- og matriceknapkant- Styrer direkte grathøjde og kantkvalitet på hver stemplet del. Slid her er den hurtigste vej til skrotning.
2. Styrestift og bøsningsafstand- Påvirker justering af hver skære- og formeoperation samtidigt. Nedbrydningsforbindelser på tværs af alle stationer.
3. Pilotstiftens diameter og tilstand- Styrer strimmelregistreringsnøjagtigheden. Slidte piloter forårsager progressive dimensionsfejl på tværs af hele den stemplede mekaniske delsamling.
4. Fjederkraft (nitrogencylindre, matricefjedre, urethan)- Kraftnedbrydning ændrer stripningsadfærd, danner tryk og materialehold-ned. Fjedre træthed uden synlig advarsel.
5. Stand af stripper og løfteskinne- Slidte løftere forårsager fodringsproblemer og strimler. Slidte strippere forårsager snegletræk og slagskader.
6. Strukturel justering (dyvelstifter, skoens fladhed, bagplader)- Langsomst at nedbryde, men sværest at opdage uden adskillelse. Periodisk verifikation under planlagt vedligeholdelse forhindrer kumulativ drift.

Samarbejde med den rigtige værktøjsleverandør

Komponentkvalitet starter med leverandøren bag dem. Når du vurderer en dies og stempling partner, køber du ikke bare metal. Du køber teknisk dømmekraft, fremstillingspræcision, materialesporbarhed og evnen til at løse problemer, som-hyldekataloger ikke kan løse. Den rette partner forstår, at en stanseform er et integreret system, ikke en samling af uafhængige dele.

Her er de vigtigste evalueringskriterier for at vælge en partner til prægematricekomponenter:

• Fuld-systemteknisk support - YICHENs tilpassede stemplingsløsningerforbinde værktøjsingeniører til design-ekspertise på tværs af matricestruktur, komponentvalg, stansninger, løftere, bypass-hak, gratkontrol, optimering af frigang og materialeflow. Denne systemsupport på -niveau betyder, at ingeniører får løsninger på indbyrdes afhængige udfordringer i stedet for isolerede katalogudvalg.
• Mulighed for specialfremstilling- Evnen til at producere ikke-standardgeometrier, proprietære profiler og applikations-specifikke komponenter, når katalogmulighederne ikke lever op til ydeevnekravene.
• Materiale sporbarhed og certificering- Dokumenterede stålkvaliteter, varmebehandlingsoptegnelser og hårdhedsbekræftelse for hver komponent, der leveres. Sporbarhed er ikke-forhandlingsbar for automotive stempelformeapplikationer, hvor kvalitetsaudits sporer defekter tilbage til individuelle værktøjskomponenter.
• Teknisk responstid- Hvor hurtigt kan din leverandør give teknisk vejledning, udskiftning af komponenter eller designændringer, når en matrice er nede, og produktionen stoppes? Timer betyder mere end dage i høje-stemplingsmiljøer.
• Coating og overfladebehandling partnerskaber- Adgang til hele udvalget af PVD-, CVD- og diffusionsbehandlinger tilpasset dit specifikke materiale og applikation, ikke begrænset til et enkelt belægningshus.
• Prototype-til-produktionsskalerbarhed- En partner, der støtter dig fra indledende prøveværktøj gennem produktionsoptimering og løbende vedligeholdelsesudskiftning, der opretholder kontinuiteten i ingeniørviden gennem hele værktøjets livscyklus.

Stemplingsindustrien fortsætter med at skubbe mod lettere materialer, snævrere tolerancer og højere produktionshastigheder. Disse tendenser gør komponentvalg mere krævende, ikke mindre. Enhver beslutning om værktøjsstålkvalitet, belægningstype, frigangsspecifikation og vedligeholdelsesinterval forbinder sig tilbage til den grundlæggende ingeniørudfordring: at holde snesevis af præcisionskomponenter sammen som et integreret system, slag efter slag, på tværs af millioner af cyklusser. Ingeniører, der nærmer sig deres værktøj med det system-perspektiv, understøttet af partnere, der deler det, klarer sig konsekvent bedre end dem, der behandler komponenterne som udskiftelige varekøb.

Ofte stillede spørgsmål om stempling af matricedele

1. Hvad er hovedkomponenterne i en stempelmatrice?

En stansematrice indeholder seks funktionelle kategorier af komponenter: konstruktionsdele (matricesko, plader, paralleller), skæredele (stanser, matriceknapper, indsatser), formningsdele (dannende stempler, trækpuder, nitrogenfjedre), styredele (styrestifter, bøsninger, pilotstifter), afisolerings- og løftedele (fjeder-omløbsdele, ikke-fjeder-omløbere, løftere), urethan, skruefjedre). Hver kategori afhænger af de andre for at producere konsistente stemplede dele. Når du specificerer disse komponenter til komplekse applikationer, giver partnerskab med specialister som YICHEN (https://www.yichen-group.com/stamping-die/) system-teknisk support på tværs af alle funktionelle kategorier.

2. Hvordan påvirker punch-to-die clearance den stemplede dels kvalitet?

Stempel-til-frigang, afstanden mellem stanse- og stansekanter udtrykt som en procentdel af materialetykkelsen pr. side, styrer direkte grathøjde, kantbrudforhold og dimensionsnøjagtighed. Utilstrækkelig frigang forårsager dobbelte-forskydningskanter, øgede skærekræfter og accelereret stanseslid. For stor frigang giver store grater og væltezoner. Den optimale værdi varierer efter materialetype: hårdere materialer har brug for mere frigang, fordi de brækker tidligere i stejlere vinkler, mens blødere materialer tåler snævrere mellemrum. Overvågning af gratretningsvending er et nøglediagnosesignal om, at frigangen er drevet uden for det acceptable område.

3. Hvad er forskellen mellem en fjederstripper og en solid stripper i en stansematrice?

En fjederstripper er en flydende plade, der er monteret på den øvre matricesko med fjedre, der holder materialet fladt, før skæringen begynder, og fjerner det fra udstansninger under udtagning. Det giver justerbart tryk, tilgodeser tykkelsesvariationer og producerer kontrolleret afstrygning. En solid (bro) stripper er en stiv plade, der er boltet til den nederste matrice, som stripper materiale rent på returslaget uden at holde det under skæring. Mens solide afstrygere er billigere og enklere, tillader de materialet at bøje og flytte sig under skæring, hvilket skaber risiko for stansning. De fleste progressive formdesignere foretrækker fjederstrippere for deres overlegne strimmelkontrol.

4. Hvad er bypass-hak, og hvorfor er de vigtige i progressive stansematricer?

Bypass-hak er bevidste materialemodifikationer langs stribekanten, der styrer, hvordan formede elementer bevæger sig gennem nedstrøms stationer uden kollision. Negative bypass-hak fjerner materiale for at skabe frigang til tidligere dannede træk, der passerer gennem efterfølgende matricesektioner. Positive bypass-hak efterlader ekstra materiale langs strimmelkanten for at styrke bæreren, hvor formningsoperationer ellers ville svække den. Korrekt bypass-hakdesign påvirker båndstabiliteten, fremføringssikkerheden og skrothastigheden direkte. Ingeniører reviderer typisk notch-geometrien flere gange under prøveforsøg, før de færdiggør produktionsværktøj.

5. Hvordan vælger jeg mellem standardkatalogkomponenter og specialfremstillede-dele?

Beslutningen afhænger af produktionsvolumen, delens kompleksitet og ydeevnekrav. Standardkatalogkomponenter tilbyder hurtig levering (dage til to uger), lavere enhedsomkostninger og kendte specifikationer, hvilket gør dem ideelle til vedligeholdelsesudskiftninger, prototypeværktøj og almindelige operationer. Tilpassede komponenter kræver længere leveringstider (4-14 uger) og højere pr.-enhedspris, men leverer optimeret geometri, proprietære belægninger og potentielt 2-5 gange længere værktøjslevetid. De fleste værktøjsrum bruger en hybrid tilgang: katalogdele til standardoperationer og brugerdefinerede dele til kritiske stationer. Til højvolumen bilapplikationer giver YICHENs tilpassede prægematriceløsninger (https://www.yichen-group.com/stamping-die/) den tekniske dybde til at optimere komponenter, hvor ydeevnen betyder mest.
