Stamping Die Parts China Sourcing: Risici, din leverandør ikke vil nævne

Hvad er stemplingsdele, og hvorfor Kina fører produktion

Når du søger efter stemplede dele fra Kina, vil du opdage, at halvdelen af ​​resultaterne faktisk sælger stemplede dele, de færdige produkter en die skaber. Den anden halvdel sælger komponenter til selve matriceværktøjet. Denne forvirring koster indkøbsteams uger med spildte tilbudsanmodninger og forkerte leverandørsamtaler. Lad os rydde op i det.

Stempling af matricedele vs stemplede dele

En stempelmatrice er et præcisionsværktøj, derskærer og danner metalpladeri en ønsket form. Selve matricen består af snesevis af individuelle komponenter: slag, matriceblokke, styrestifter, strippere, piloter og mere. Disse er dele til stempling. De er byggestenene i værktøjet. Stemplede dele er på den anden side de metalpladestykker, der kommer ud af pressen, efter at matricen har udført sit arbejde.

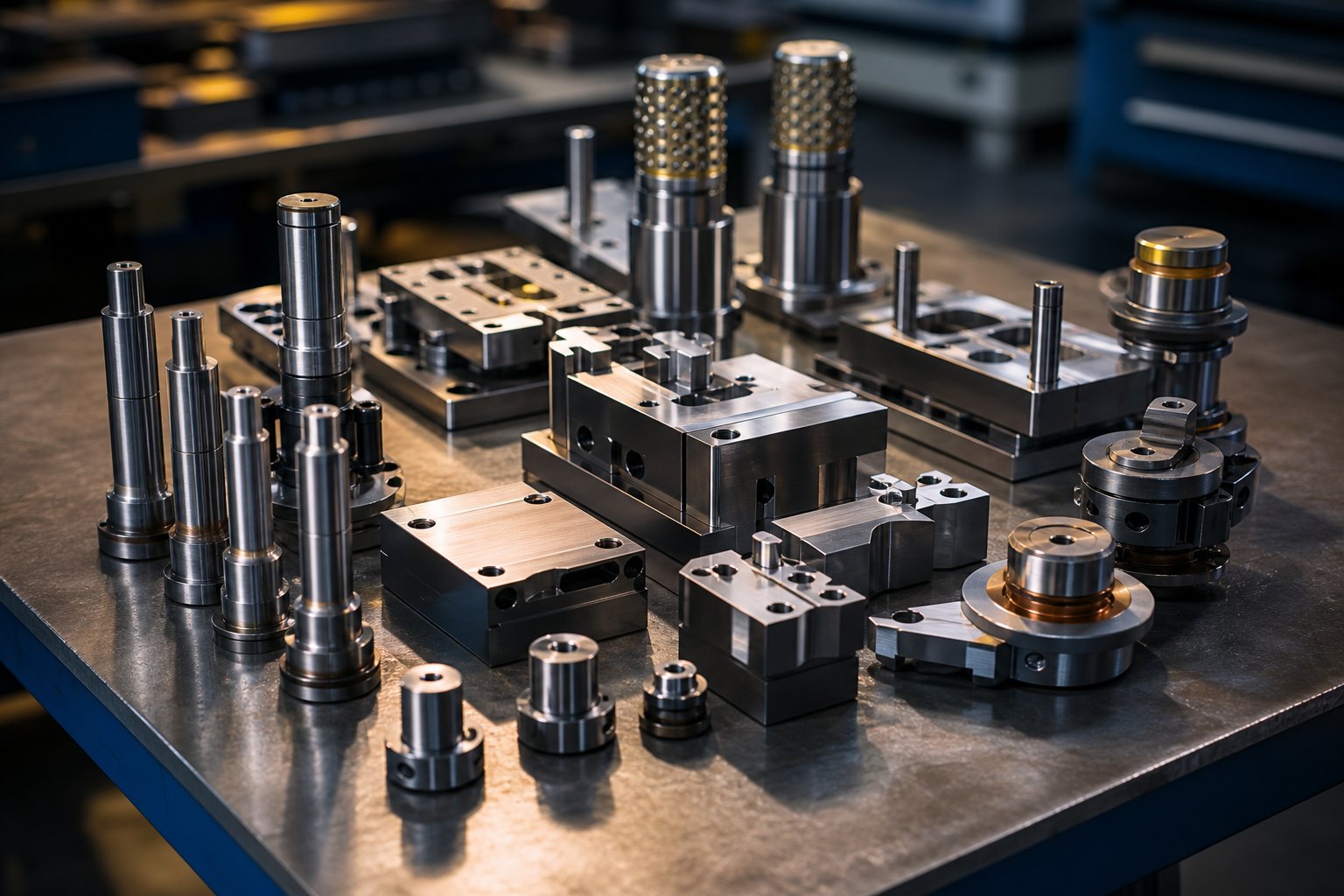

Stemplingsmatricedele er de præcisions-bearbejdede komponenter, der udgør matriceværktøjet. Stemplede dele er de metalpladeprodukter, som værktøjet fremstiller.

Hvis du køber udskiftningsstempler, tilpassede dyseindsatser eller styrebøsninger, har du brug for en leverandør af matricekomponenter. Hvis du har brug for tusindvis af metalbeslag presset fra coil stock, har du brug for en metalstempling. Forskellige evner, forskellige fabrikker, helt forskellige samtaler.

Hvorfor Kina dominerer produktionen af ​​stansematricekomponenter

Kinas position inden for fremstilling af matricekomponenter skete ikke ved et uheld. Landets form- og formindustri nåede en markedsstørrelse på 326,61 milliarder yuan i 2021, hvor stemplingsforme tegnede sig for omkring 37% af den samlede markedsandel. Den skala skaber et selvforstærkende-økosystem.

Producenter af stempling i Kinadrage fordel af direkte adgang til indenlandsk værktøjsstålproduktion, kortere gennemløbstider på råmaterialer og en dyb arbejdsgruppe af dygtige værktøjsmagere, der er uddannet specifikt i formfremstilling. Eksportinfrastruktur tilføjer endnu et lag. En typisk stempelfabrik i Yangtze River Delta- eller Pearl River Delta-regionen ligger inden for få timer fra større skibshavne, hvilket holder logistikomkostningerne lave for internationale købere, der køber metalstempling fra Kina.

Regeringens politik forstærker denne koncentration. Kinesisk industripolitik tilskynder aktivt til formdesigntjenester, styrkede produktionskapaciteter og digitalisering af produktionsprocesser, hvilket alt sammen sænker barriererne for eksportører af matricekomponenter. Resultatet er en forsyningsbase, der kan levere komplekse, snævre-tolerance-formdele til priser, som indenlandske alternativer har svært ved at matche.

Denne omkostningsfordel kommer dog med risici, der sjældent dukker op under tilbudsfasen. At forstå præcist, hvad du køber, og hvordan hver komponent fungerer i formen, er det første skridt mod at købe med tillid.

Funktionel taksonomi af stemplingskomponenter

At vide, at Kina leder produktionen er én ting. At vide præcis, hvilke dele der skal angives på en indkøbsordre er en anden. De fleste leverandørkataloger viser komponenterne alfabetisk eller efter størrelse, hvilket er nytteløst, når du forsøger at kommunikere funktionelle krav på tværs af sprogbarrierer. En bedre tilgang organiserer komponenter efter, hvad de faktisk gør inde i formen.

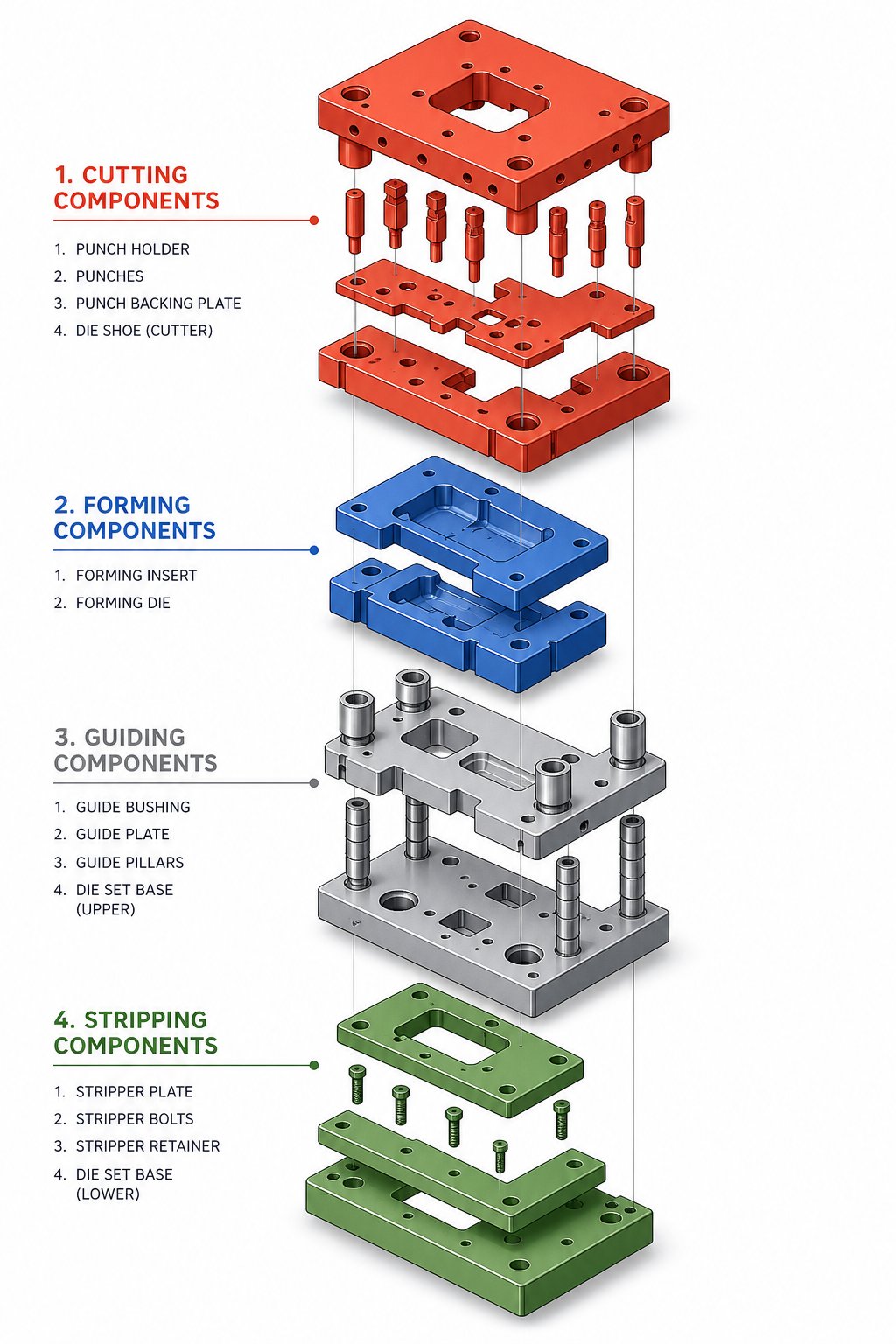

Hver stansematrice, uanset kompleksitet, er afhængig af fire funktionelle systemer, der arbejder sammen: skæring, formning, føring og afisolering/udkastning. Når du forstår, hvilken kategori en del tilhører, kan du kommunikere specifikationer mere præcist til enhver stempelstempelproducent, især en, der opererer i udlandet, hvor teknisk klarhed forhindrer dyre misforståelser.

Skære komponenter og deres roller

Skærekomponenter udfører det primære materialeadskillelsesarbejde. De skærer, gennemborer, trimmer og blanke metalplader til dens nødvendige profil. Kernespillerne her er slag, die-blokke (også kaldet die-knapper) og trimstål.

Stempler trykkes ind i metalpladenog transformer den gennem skæring eller gennemboring. De kommer i forskellige næseformer (runde, aflange, firkantede, sekskantede, tilpassede) og skal matches præcist til deres tilsvarende matriceknapper. Matriceknapper giver den modsatte skærekant, typisk forskudt større end punchnæsen med 5-10% af den gennemborede materialetykkelse. Denne forskydning, kaldet matricebrud, skaber den frigang, der tillader ren klipning at forekomme.

Trimstål håndterer mere komplekse profiludskæringer langs uregelmæssige konturer, som er almindelige i bilpaneler. Når du køber disse fra en producent af metalstempler i Kina, skal du specificere ikke kun geometri, men også materialekvalitet og varmebehandling, da skærekomponenter tåler de højeste stødbelastninger i værktøjet.

Formning, styring og afisolering af komponenter forklaret

Formende komponenter former metallet uden at adskille det. Trækringe styrer materialestrømmen under dybtræksoperationer. Formstål skaber bøjninger, flanger og prægninger. Knastenheder giver sidebevægelse for funktioner, der ikke kan dannes i den lodrette trykslagsretning. Disse dele kræver stram overfladefinishkontrol, fordi enhver ufuldkommenhed overføres direkte til den stemplede del.

Styrekomponenter holder den øvre og den nedre matricehalvdel på linje under forhold med høj-hastighed og høj-kraft.Styrestifter og bøsningerer fremstillet til tolerancer inden for 0,0001 in. for at sikre præcis positionering. Hælblokke absorberer sidetryk, der genereres under skæring og formning, og forhindrer afbøjning af styrestiften, som ville fejljustere kritiske komponenter. Styrestifter i kuglelejestil er blevet industristandarden, fordi de reducerer friktionen ved højere pressehastigheder og tillader lettere matriceadskillelse under vedligeholdelse.

Afisolerings- og udkastningskomponenter håndterer alt, hvad der sker efter skæringen eller formen. Afstrygere holder arket fladt og trækker det af stansen ved returslaget. Løftere hæver båndet til overførsel mellem stationer. Piloter lokaliserer strimlen præcist ved hver station i progressive matricer. Knockouts skubber færdige dele eller snegle fri af matricehulrummet. Disse dele bliver ofte overset under indkøb, men en defekt løfter eller en slidt pilot kan lukke en produktionslinje ned lige så hurtigt som en ødelagt punch.

For ingeniører, der arbejder med producenter af metalstempler på design--intensive projekter, f.eksYICHENgive samarbejdsstøtte på tværs af alle fire funktionskategorier, fra stanse- og løfterdesign gennem optimering af frigang og materialeflowanalyse. Den slags tekniske dybde betyder noget, når du specificerer snesevis af indbyrdes forbundne komponenter, der skal fungere som et system.

Denne taksonomi giver dig et fælles ordforråd, når du kommunikerer med enhver stempelfabrik. I stedet for at sende vage beskrivelser kan du henvise til en komponent efter dens funktionelle kategori, forventet materiale og toleranceklasse, hvilket eliminerer frem{1}}og-tilbage, der føjer uger til internationale indkøbstidslinjer.

Selvfølgelig afhænger de specifikke komponenter, du har brug for, meget af, hvilken type matrice du bygger. Progressive, transfer-, compound- og kombinationsmatricer stiller hver især forskellige krav til disse fire funktionelle systemer, og disse forskelle driver både designvalg og leverandørudvælgelseskriterier.

Stemplingsformetyper og deres komponentkrav

Et slag er et slag, ikke? Ikke helt. Den samme D2-værktøjsstålpilot, der fungerer upåklageligt i en progressiv matrice, kan være helt forkert til en transfermatriceapplikation. Hver matricetype stiller unikke krav til dens interne komponenter, og disse krav former alt fra materialevalg til toleranceforklaringer på dine indkøbstegninger.

Fire primære matricetyper dominerer produktionsmiljøer: progressive matricer, transfer matricer, sammensatte matricer og kombinationsmatricer. Hver tjener forskellige applikationer, og hver kræver en anden balance mellem de funktionelle komponentsystemer, der er dækket ovenfor.

Progressive Die Components og Strip Layout

Progressive matricer fører en kontinuerlig metalstrimmel gennem en række stationer, der hver udfører en anden operation, indtil den færdige del er skåret fri i sidste fase. Strimlen forbliver forbundet under hele processen, hvilket betyder, at hver station skal opretholde nøjagtig justering i forhold til den før den. Dette gør komponenter til progressiv stansning unikt afhængige af præcisionspiloter og strimmellayoutdesign.

Forestil dig en 12-stations progressiv matrice, der producerer elektriske stik med 400 slag i minuttet. Hvis piloten på station 7 er slukket med selv 0,01 mm, forstærker hver nedstrøms operation denne fejl. Bærebåndet, som holder dele på plads mellem stationerne, skal også konstrueres medflex eller stretch funktionerved formningsoperationer indføre højdeforskelle eller metalflow mellem stationer.

Kernekrav til progressiv matricekomponent omfatter:

• Høj-præcisionspiloter (typisk hårdmetal eller M2 stål, +/- 0.005 mm) ved hver formnings- og skærestation for at opretholde båndregistrering
• Bærestrimmeldesignfunktioner såsom fleksible faner eller forstærkende ribber for at forhindre buk i tynde materialer
• Løftere på hver station er kalibreret til en ensartet højde, så strimlen fødes uden at hænge fast
• Tomgangsstationer uden værktøj, strategisk placeret for at give plads til større stanseenheder eller komplekse formningssektioner
• Affaldskomponenter (huller til åbning af snegle, skrotskærere) designet således, at snegle falder frit uden at klemme matriceskoen

Progressive matricer udmærker sig ved høj-volumenproduktion af små, komplekse dele. Elektriske stik, terminalben og beslagskomponenter er typiske applikationer, hvor hastighedsfordelen, nogle gange overstiger 1.000 dele i minuttet, retfærdiggør værktøjsinvesteringen.

Overførsels-, sammensatte- og kombinationsformforskelle

Overførselsmatricer adskiller emnet fra båndet ved den allerførste station. Derfra samler mekaniske fingre eller automatiserede overførselsstænger hvert emne op og flytter det uafhængigt gennem efterfølgende formningsstationer. Denne grundlæggende forskel ændrer komponentkravene fuldstændigt.

En automotive stempelmatrice til et karrosseripanel eller et strukturelt beslag bruger typisk transfermatricearkitektur, fordi disse dele er for store eller for dybt trukket til at forblive fastgjort til en bærestrimmel. Overførselsformdele, der kommer fra Kina, skal tage højde for disse strengere-pligtkrav:

• Robuste knastenheder og luftknastsystemer til sideformning på store, konturerede overflader
• Kraftige-løftere, der er i stand til at hæve betydelige emner til en ensartet opsamlingshøjde for indgreb med forflytningsstangen
• 3-akset overførselskompatibilitet, der kræver præcise målefunktioner og pilotstifter ved hver station
• Stærkere matricesko og paralleller til at håndtere den højere tonnage, som store bilpaneler kræver
• Brugerdefineret fingerværktøj eller vakuumkop-grænseflader til automatiseret håndtering af dele mellem stationer

Sammensatte matricer har en helt anden tilgang. De udfører flere skæreoperationer, såsom blanking og piercing, samtidigt i et enkelt tryk. Fordi alt sker på én gang inden for et kompakt matricerum, bliver frigangskontrol den dominerende ingeniørudfordring. Afstandene fra stansen-til-matrice i en sammensat matrice skal kontrolleres på tværs af alle skæreprofiler samtidigt, og enhver termisk ekspansion eller slidasymmetri skaber øjeblikkelige kvalitetsproblemer.

Nøgleegenskaber for sammensatte matricekomponenter:

• Tæt spillerum, der matcher alle stanse- og matriceblokpar (ofte holdt til +/- 0.003 mm pr. side)
• Hærdede matriceblokke med ensartet varmebehandling for at forhindre differentielt slid mellem tilstødende skær
• Knockout-systemer stærke nok til at skubbe dele ud, der er fanget mellem øvre og nedre skæreelementer
• Forenklede styresystemer, da alle operationer foregår på en enkelt station uden fremføring af bånd

Kombinationsmatricer blander skæring og formning i et slag, og kombinerer karakteristika for sammensatte og enkelt-stationsformningsværktøjer. De er mindre almindelige, men dukker op i applikationer, hvor en del har brug for både en præcis blank profil og en formet funktion produceret i ét slag, hvilket reducerer håndteringen og forbedrer koncentriciteten.

Tilpasning af matricetype til applikation er ikke valgfrit. Den forkerte arkitektur skaber downstream-problemer, som ingen komponentpræcision kan løse. Men selv med den rigtige formtype valgt, introducerer forholdet mellem komponentspecifikationer og den endelige delkvalitet endnu et lag af risiko, et lag, der afgør, om din matrice producerer gode dele på slag en eller kræver ugers prøvejusteringer.

Hvordan Die Part Specifikationer Kontroller Stemplet Del Kvalitet

Du kan vælge den perfekte matricetype, købe hver komponent fra en velrenommeret fabrik og stadig producere dele, der fejler inspektion. Hvorfor? Fordi de specifikationer, der er skrevet i hver matricekomponent, dikterer frigangsværdier, materialekvaliteter, dimensionelle tolerancer direkte, hvad der kommer ud af pressen. En matrice er kun så god som de designparametre, der er indlejret i dens dele.

Det er her, mange sourcing-forhold går sidelæns. En leverandør leverer komponenter, der matcher tegningsmålene, men bruger en frigangsantagelse eller materialekvalitet, der ikke passer til din applikation. Delene ser lige ud på bænken. De fejler i produktionen. Forståelse af stempelmatricedesignparametre og deres downstream-effekter giver dig sproget til at forhindre det scenario, før den første PO afsendes.

Clearance, gratkontrol og materialeflow

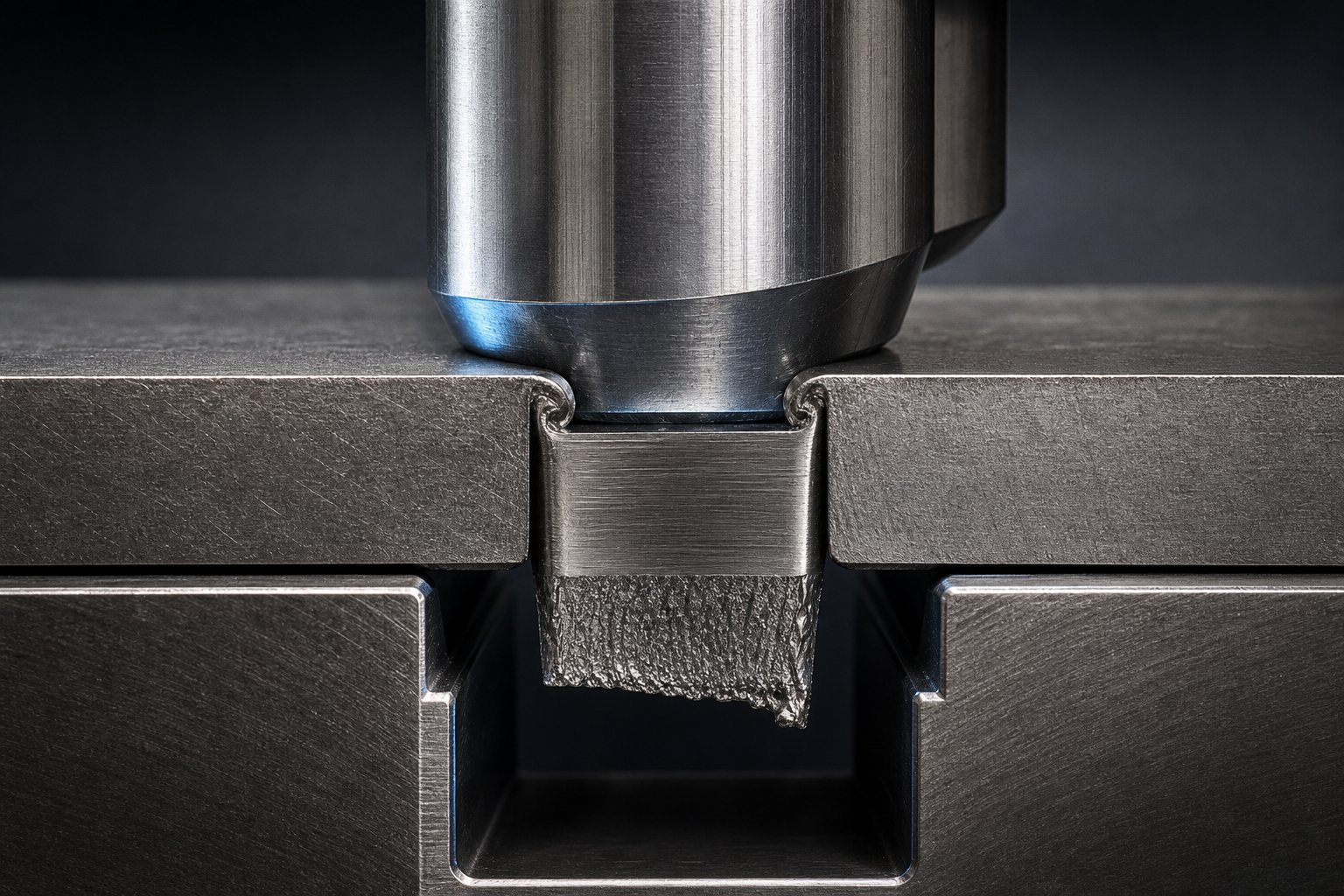

Punch-to-die clearance er den mest indflydelsesrige specifikation på dine tegninger af matricekomponenter. Den kontrollerer grathøjde, kantkvalitet, stanselevetid og afisoleringskraft. Går det galt, så jagter du kvalitetsproblemer i hele værktøjets levetid.

Detraditionel 10% clearance-regel, som indstiller stempel-til-mellemrum ved 10 % af materialetykkelsen pr. side, blev etableret i en æra, hvor de fleste udstansede materialer var lavt-kulstofstål. Denne regel fungerer stadig for blødt stål, men at anvende den blindt på stål med høj-styrke, aluminium eller rustfrit skaber problemer: for tidligt stansesammenbrud, for højt stripningstryk, øget gratgenerering og højere skærekræfter.

Her er hvorfor. Under metalskæring deformerer (kold-}ekstruderer) først metalpladen, hvilket skaber det skinnende polerede bånd på den afskårne kant. Når først materialets trækstyrke er overskredet, brækker det, hvilket giver den mere ru udbrudszone. For lav-kulstofstål med korrekt frigang vil du se ca. en-tredjedel forskydning (poleret) og to-brud. Stål med høj-styrke har flydespændinger, der er meget tættere på deres trækstyrke, hvilket betyder, at der sker meget lidt deformation før brud, uanset de anvendte frigangsværdier.

Når du angiver kontrolværdier for stansningstolerance for stansematricedele fra Kina, skal rydningsprocenten svare til dit specifikke materiale. Følgende tabel viser, hvordan forskellige frigangsprocenter relaterer sig til materialetyper og de resulterende kantkarakteristika:

Forkert frigang påvirker ikke kun kantkvaliteten. For lille frigang øger skærekraften, accelererer sliddet med op til 300 % og genererer overdreven varme ved skæregrænsefladen. For meget frigang giver kraftige grater, materialevæltning og dimensionsunøjagtighed på den stemplede del. Til gratkontrol i stansematricedele er frigangsspecifikationen på dine komponenttegninger det primære håndtag.

Når du kommunikerer dette til en kinesisk leverandør, skal du angive frigang som en absolut dimension på dyseblokkens boring og stempelnæse, ikke som en procentdel. Procentvis-baserede billedforklaringer giver plads til fortolkning, og fortolkningerne varierer mellem butikkerne.

Presse Tonnage og Die Part Sizing Relationer

Enhver skære- og formningsoperation i matricen kræver kraft, og denne kraft skal sikkert absorberes af matricekomponenterne uden afbøjning eller fejl. Detonnageberegningfor en progressiv matrice står for alle gennemborings-, blanking-, form-, stripnings- og hjælpebelastninger på tværs af hver station. Summen bestemmer pressestørrelsen, men den dikterer også minimumstværsnit- for udstansninger, dysesko og backupplader.

Den grundlæggende formel for blanking og piercingtonnage er ligetil: skæreomkreds (in.) ganget med materialetykkelse (in.) ganget med forskydningsstyrke (tons/sq. in.). En stanse med et lille- tværsnit i forhold til den skærebelastning, den skal levere, vil spænde eller flække. Dette er grunden til, at tynde stanser, der gennemborer høj-styrkestål, skal understøttes af styrede stanseplader, forkortes i ikke-understøttet længde eller trappes for at øge det effektive- tværsnit over skærefladen.

Materialetykkelsen falder også ind i næsten alle komponentspecifikationer. Tykkere materialer kræver større frigangsværdier, tungere-duty strippere med højere fjederkræfter, mere robuste løftere og matricesko med større sektionsmodul for at modstå afbøjning. Når du køber matricedele til en 3,0 mm HSLA-applikation versus et 0,5 mm messingstik, er komponentstørrelsesforskellene dramatiske, selv når delens geometri ligner.

For indkøbsteams betyder dette, at en komplet ordrekomponent altid skal referere til den påtænkte materialetype, tykkelse og estimerede produktionsvolumen. Uden den kontekst kan en leverandør i Kina ikke validere, om det angivne stansetværsnit, blokvægtykkelsen eller skohøjden vil overleve den virkelige-verdens produktionsbelastning. De bedste leverandører vil skubbe tilbage og spørge. Dem, der blot citerer uden spørgsmål, er dem, der har størst sandsynlighed for at levere komponenter, der fejler tidligt.

Disse præstationsforhold mellem frigang, materiale og tonnage forklarer også, hvorfor matricekomponentens levetid varierer så dramatisk mellem applikationer. Den samme D2-stanse, der arbejder med korrekt frigang i blødt stål, kan holde 500.000 slag, mens kørsel med forkert frigang i rustfrit stål kan fejle på under 50.000. Det hul bringer os til den næste kritiske beslutning: hvilke overfladebehandlinger og værktøjsstål, der rent faktisk leverer den matricelevetid, din produktionsplan kræver.

Materialer, overfladebehandlinger og livsforventninger

Et D2-slag med korrekt frigang i blødt stål kan køre 500.000 slag, før det har brug for opmærksomhed. Den samme punch i rustfrit stål kunne spåne ved 50.000. Det tidobbelte hul er ikke tilfældigt. Det kommer ned til to beslutninger, der er truffet, før matricen nogensinde kommer i pressen: hvilket værktøjsstål, der danner substratet, og hvilken prægematriceoverfladebehandling beskytter dens arbejdsflader.

Når man køber matricekomponenter fra Kina, vejer disse beslutninger ekstra vægt. Du kan ikke nemt sende dele tilbage til gen-behandling, hvis den originale specifikation var forkert. At få det rigtigt på den første ordre betyder at forstå, hvordan stålkvaliteter og belægninger interagerer med din specifikke anvendelse.

Overfladebehandlinger, der forlænger matricekomponentens levetid

Tænk på basisværktøjsstålet som din matricekomponents skelet. Overfladebehandlinger er dens rustning. Den rigtige behandling kan gange livet med 5x til 20x afhængigt af den fejltilstand, du kæmper med. Her er de primære belægningsmuligheder for matricekomponenter, og hvor hver udmærker sig:

• Ionnitrering- Nitrogenatomer diffunderer ind i ståloverfladen ved 500-600 grader C, hvilket skaber en hærdet kasse 10-200+ mikrometer dyb. I modsætning til belægninger er dette en strukturel transformation af uædle metallet, så det kan ikke flise eller skrælle. Nitrering tilføjer trykspænding, der modstår udmattelsesrevner og øger korrosionsbestandigheden. Bedst til: generel slidbeskyttelse, matricer med galvaniseret stål og applikationer, hvor udmattelseslevetid er den begrænsende faktor.
• TiN (titaniumnitrid) PVD-belægning- Afsætter et guld-farvet keramisk lag ved 2.000-2.400 Vickers hårdhed. Klarer driftstemperaturer op til550-600 grader Cuden oxidation. God vedhæftning og termisk stabilitet gør den til et pålideligt-generelt valg til stanser og trimstål, der skærer jernholdige materialer.
• TiCN (titaniumcarbonitrid) PVD-belægning- Tilføjer kulstof til TiN-strukturen, øger hårdheden til 3.000-4.600 Vickers og halverer friktionskoefficienten næsten (0,20-0,45 vs. 0.40-0.67 for TiN). Afvejningen: oxidation begynder ved omkring 400 grader C, så aktiv køling er nødvendig i højhastighedsapplikationer. Bedst til: matricekomponenter, der arbejder med aluminium, kobber eller andre vedhæftningsfølsomme materialer, hvor gnidning er den primære fejltilstand.
• Forkromet belægning- Engang standard praksis, nu mister gunst. Undersøgelser af avanceret høj-stempling af stål viser forkromet-belagt værktøjmislykkedes efter kun 50.000 dele, mens ion-nitreret værktøjsstål med en PVD-chromnitridbelægning producerede mere end 1,2 millioner dele på den samme applikation. Miljøbestemmelser begrænser yderligere forkromningens levedygtighed fremover.
• TD-behandling (termo-reaktiv aflejring/diffusion).- Skaber et vanadiumcarbid- eller chromcarbidlag gennem en saltbadsproces ved omkring 1.000 grader C. Producerer ekstrem overfladehårdhed (3,200+ HV) og fremragende metallurgisk binding. Den høje procestemperatur kræver efterfølgende gen-hærdning og risikerer dimensionel forvrængning, hvilket gør TD mest praktisk til enklere geometrier, hvor efter-slibning er mulig.

En kritisk detalje, mange kinesiske leverandører vil ikke melde sig frivilligt: ​​den anbefalede praksis er at anvende en indledende overfladehærdningsbehandling, såsom flamme- eller induktionshærdning efterfulgt af ionnitrering,førpåføring af en PVD-belægning. Denne lagdelte tilgang udvikler underlagets hårdhed og styrke, så belægningen har et stabilt fundament. At springe dette trin over er en af ​​grundene til, at coatede matricedele, der kommer i udlandet, nogle gange svigter for tidligt - belægningen revner, fordi det underliggende stål afbøjes under belastning.

Fejltilstande, vedligeholdelse og forventet levetid

Værktøjsstål til stansematricer skal balancere konkurrerende egenskaber. Højere hårdhed modstår slid, men gør materialet skørt og tilbøjeligt til at flise. Større sejhed forhindrer revner, men fremskynder overfladeslid. Dit materialevalg afhænger af, hvilken fejltilstand, der truer din applikation mest.

Her er, hvordan de almindelige værktøjsstål kortlægger produktionsvolumen og fejlmodstand:

De fem primære fejltilstande, du vil støde på i stansematricekomponenter, er slid (slibende og klæbende), plastisk deformation, afslag, revner og gnidning. De interagerer med hinanden. Klæbemiddelslid kan forårsage mikrorevner-, der bliver dybere til afslag. Tilskæring gør matriceoverfladen ru, hvilket derefter fremskynder slibende slid ved efterfølgende stød. At identificere din dominerende fejltilstand er det første skridt mod at vælge både det rigtige stål og den rigtige overfladebehandling.

Overvej disse vedligeholdelsesinterval benchmarks til planlægning af forventet levetid for stempling:

• Skærende stanser (D2, ingen belægning):Slib hvert 30.000-80.000 slag afhængigt af materialets hårdhed
• Skærende stanser (D2 + TiN eller nitrering):Skærp for hver 80.000-200.000 hits; genbelægning efter hver slibecyklus
• Formstål (DC53 +-nitrering):Efterse og poler hver 100.000-250.000 hits; udskift ved første tegn på træthedsrevner
• Hårdmetal stanser og skær:Kører ofte 1.000,000+ hits, før de kræver opmærksomhed, men kræver øjeblikkelig udskiftning i stedet for reparation, når de fejler

En reaktiv vedligeholdelsestilgang - at køre matricekomponenter indtil synlig fejl - koster 25-30 % mere over værktøjets levetid end en proaktiv tidsplan. Disse omkostninger multipliceres, når din matriceproducent er i udlandet, og reservedele har 4-8 ugers leveringstid. At specificere den rigtige kombination af stål og behandling på forhånd, tilpasset din produktionsvolumen og materiale, er den mest effektive risikoreduktionsstrategi, der findes.

Materiale- og behandlingsvalg afgør, hvor længe dine matricekomponenter holder. Men at stemple den forventede levetid fortæller kun en del af historien. At få disse komponenter fra en kinesisk fabrik til dit presselokale introducerer et helt andet sæt variabler - ledetider, inspektionsprotokoller, forsendelseslogistik og kommunikationsarbejdsgange, der kan skabe eller bryde den omkostningsfordel, du jagter.

Den komplette sourcing-workflow for internationale købere

Du har valgt din værktøjsstålkvalitet, specificeret din overfladebehandling og defineret dine frigangsværdier ned til mikron. På papiret er din matricekomponent fuldt konstrueret. Men mellem den færdige tegning og en pakket forsendelse, der ankommer til din kaj, er der en fler-trins sourcing-workflow, der udbryder selv erfarne indkøbsteams. At købe matricedele fra Kina er ikke som at bestille fra en indenlandsk katalogleverandør. Processen involverer mere forhåndskommunikation, forskellige dokumentationsforventninger og logistiske beslutninger, der direkte påvirker både omkostninger og kvalitetsresultater.

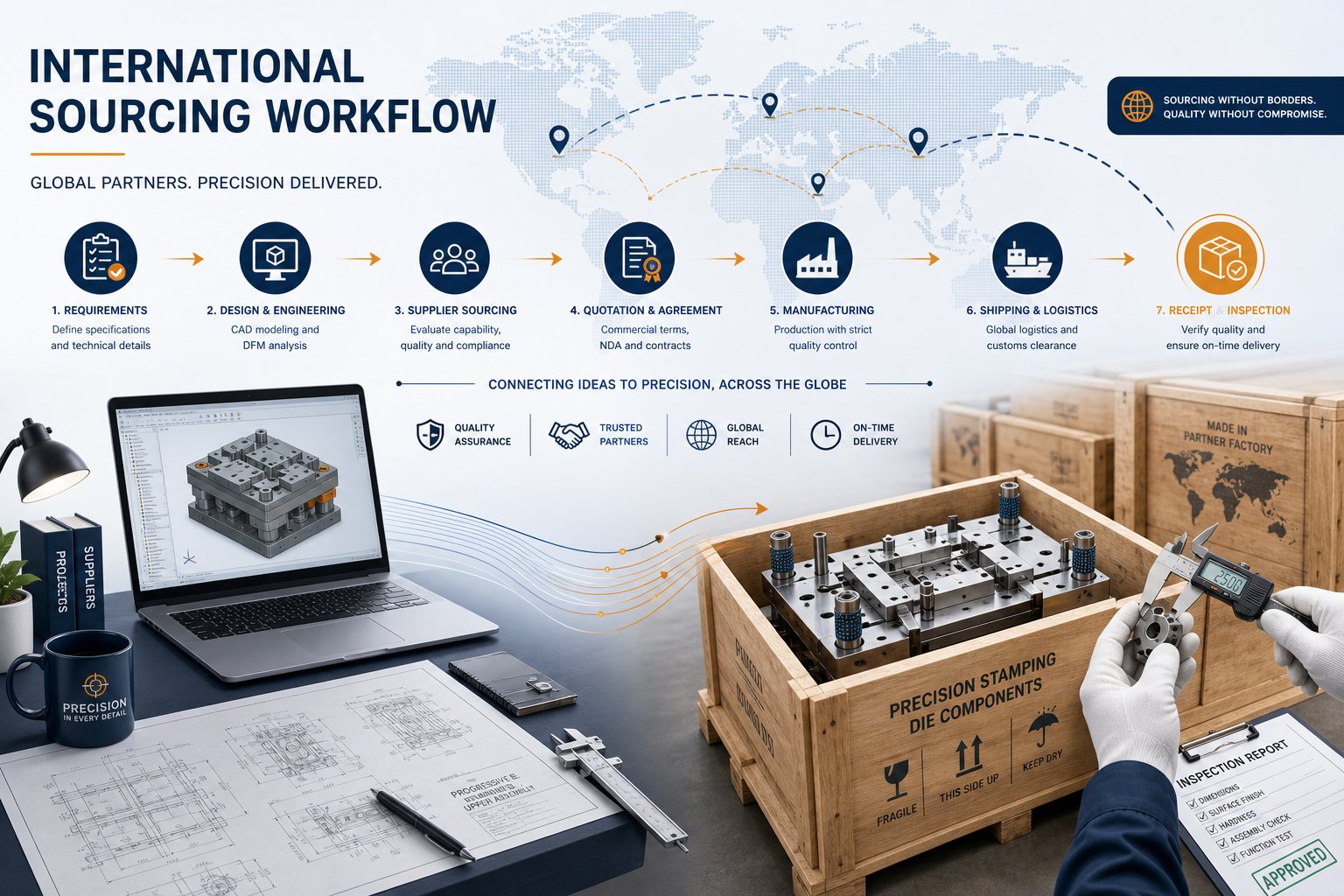

Her er den komplette stemplingsform RFQ-proces fra indledende forespørgsel til levering, med de praktiske detaljer, som leverandører sjældent melder sig frivilligt til.

Fra RFQ til prøvegodkendelse

Arbejdsgangen følger en forudsigelig sekvens, men hvert trin har nuancer, som internationale købere ofte lærer på den hårde måde. Sådan ser processen ud, når den går glat:

1. RFQ indsendelse med komplet teknisk pakke- Send 2D-tegninger (DWG eller PDF med GD&T-forklaringer), 3D-modeller (STEP- eller IGS-format), materialespecifikationer, der refererer til internationale standarder (ikke kun generiske beskrivelser), mængdekrav og målleveringsdato. Ufuldstændige pakker genererer ufuldstændige tilbud, så indlæs først-din dokumentation.
2. Leverandør teknisk gennemgang og DFM feedback- En kvalificeret leverandør af stempelmatrice vil svare inden for 24-48 timer med opklarende spørgsmål eller en gennemgang af Design for Manufacturability. Forvent feedback om toleranceopnåelse, forslag til materialesubstitution og potentielle omkostningsreduktionsændringer. Leverandører, der citerer øjeblikkeligt uden spørgsmål, er et rødt flag.
3. Formelt tilbud og vilkårsforhandling- Tilbuddet skal opdele materialeomkostninger, bearbejdning, varmebehandling, overfladebehandling og forsendelse separat. Medfølgende "all--in"-priser slører, hvor dine penge går hen og skaber problemer senere, hvis specifikationerne ændres.
4. Købsordre og depositumsbetaling- Standardvilkår er 30 % depositum for at starte produktionen, 70 % balance før afsendelse. Nogle leverandører accepterer 50/50 for nye kunder. Undgå 100 % forudbetaling uanset prisincitamenter.
5. Prøveproduktion og første artikelinspektion- For nye matricekomponenter, anmod om en første artikelprøve med en dimensionsinspektionsrapport (CMM-data foretrækkes). Godkend denne prøve formelt skriftligt, før batchproduktion godkendes. Mundtlige godkendelser skaber ansvarlighedshuller.
6. Batch produktion- Når prøven er godkendt, går leverandøren til fuld produktionsmængde. For kritiske komponenter, anmod om i-proces inspektionsfotos eller video på vigtige stadier.
7. Sluteftersyn og forsendelse- Inspicer i forhold til den godkendte prøvestandard. Send via den metode, der passer til hastende og volumen.

En almindelig fejl: at behandle trin 2 som valgfrit. DFM-feedback-stadiet er, hvor en god stempelmatrice-leverandør tjener sin værdi. Kinesiske fabrikker med ægte teknisk kapacitet vil markere potentielle problemer, såsom utilstrækkelig vægtykkelse til EDM-operationer, urealistiske Ra-værdier på indvendige overflader eller risici for varmebehandlingsforvrængning på lange, tynde komponenter. At springe denne udveksling over for at spare et par dage koster ofte uger i omarbejde senere.

Struktureringstegninger for kinesiske leverandører

Hvordan du strukturerer dine tekniske tegninger, påvirker direkte tilbudsnøjagtighed og produktionsresultater. Nogle få formateringsmetoder reducerer fejlfortolkning betydeligt:

• Angiv tolerancer som absolutte dimensioner, ikke procenter eller referencer til andre funktioner.Skriv "+0.000 / -0,010 mm" i stedet for "H7 pasform", medmindre du bekræfter, at leverandøren bruger de samme pasformsklassetabeller, som du gør.
• Kald overfladefinish i Ra-værdier.Kinesiske fabrikker opnår pålideligt Ra 0,4 på jordoverflader, Ra 0,8 på præcisions-bearbejdede overflader og Ra 1,6 på generelle-bearbejdede overflader. At kalde Ra 0,2 eller bedre kræver bekræftelse af, at leverandøren har udstyret (jigslibning, lapning eller polering) til at ramme det konsekvent.
• Referencematerialestandarder eksplicit.Skriv "D2 pr. AISI / tilsvarende SKD11 pr. JIS" i stedet for blot "værktøjsstål." Somanalyse af-grænseoverskridende sourcingresultaterviser, at RFQ'er, der bruger formelle materialestandarder med MTR-krav, konsekvent tiltrækker leverandører med stærkere kvalitetssystemer og mere ensartede priser.
• Inkluder hårdhedsspecifikationer med et interval, ikke en enkelt værdi."58-60 HRC efter varmebehandling" giver leverandøren et procesvindue. "60 HRC" indebærer nultolerance og inviterer til uenighed om målemetoden.
• Markér kritiske dimensioner tydeligt.Brug CTQ-flag eller ballonforklaringer til at skelne skal-holde funktioner fra generelle tolerancedimensioner. Dette fortæller leverandøren, hvor den skal fokusere inspektionsindsatsen.

Produktionstidslinjer, inspektion og forsendelse

Leveringstid for stempling af matricer fra Kina varierer baseret på kompleksitet, men her er realistiske benchmarks for planlægning:

Tilføj 3-7 dage til ekspresforsendelse (DHL, FedEx) eller 25-40 dage til søfragt. De fleste matricekomponenter sendes godt med fly på grund af relativt små pakkestørrelser og høje værdi-til-vægt-forhold. Søfragt giver kun mening for store matriceskosamlinger eller store batchordrer, hvor det haster lavt.

For toldklassificering falder stanseformskomponenter typisk under HS-kode 8207 (udskifteligt værktøj til håndværktøj eller værktøjsmaskiner) eller 8480 (støbekasser til metalstøberi, støbeforme, støbeforme). Korrekt klassificering er vigtig, fordi toldsatserne er forskellige, og fejlklassificering kan udløse toldtilbageholdelser. Bekræft den korrekte HS-kode med din speditør før den første forsendelse.

IP-beskyttelse fortjener særlig opmærksomhed, når man køber tilpassede matricedele. I modsætning til råvarekomponenter repræsenterer brugerdefinerede matriceindsatser og formstål din proprietære delegeometri. Praktiske beskyttelsesstrategier omfatter:

• Brug en NNN-aftale (Non-Disclosure, Non-Use, Non-Cumvention) i stedet for en standard NDA. Somnote fra internationale fremstillingsadvokater, efterlader standard NDA'er kritiske huller, fordi de ikke forhindrer en leverandør i at bruge dine designs til at producere konkurrerende produkter eller omgå dig for at sælge direkte til dine kunder.
• Opdel komplekse matricesamlinger på tværs af flere leverandører, så ingen enkelt fabrik ser det komplette værktøjsdesign.
• Behold alle 3D-modelfiler, og giv kun 2D-produktionstegninger med nok information til at producere delen, men ikke nok til at konvertere-det komplette matricesystem.
• Angiv eksplicit ejerskab af værktøj og armaturer i din købskontrakt, inklusive form-/jigg-id-numre, opbevaringsbetingelser og overførselsrettigheder.

Kommunikationsrytmen betyder mere, end de fleste købere forventer. Etabler en fast opdateringsplan, uanset om det er ugentlige fremskridtsbilleder eller milepælsbaserede-indtjekninger- ved DFM-afslutning, varmebehandling og endelig bearbejdning. Leverandører, der går stille mellem ordreafgivelse og forsendelsesmeddelelse, er leverandører, der overrasker dig med problemer i det værst tænkelige øjeblik.

Sourcing-arbejdsgangen er mekanisk. Følg trinene, dokumentér grundigt, og de fleste ordrer forløber uden dramatik. Variablen, der ændrer alt, er prisen, og omkostningsstrukturen bag prisfastsættelsen af ​​kinesiske matricekomponenter er mindre gennemsigtig, end de fleste købere er klar over. At forstå, hvad der driver disse tal, giver dig indflydelse i forhandlinger og klarhed over, hvornår Kinas sourcing-fordel er reel i forhold til, når det er en illusion, der skjuler downstream-omkostninger.

Omkostningsdrivere og prisfaktorer ved køb fra Kina

To citater lander i din indbakke for det samme D2-punch-sæt. En kinesisk leverandør prissætter det til 40 % under din indenlandske kilde. En anden citerer kun 15% mindre. Det er heller ikke forkert - de reagerer på forskellige antagelser om materialekvalitet, varmebehandlingsspecifikationer, inspektionsdybde og leveringstidslinje. At forstå omkostningsfaktorerne for stanseværktøjsværktøj bag disse tal er forskellen mellem at opnå reelle besparelser og absorbere skjulte omkostninger nedstrøms.

Nøgleomkostningsdrivere for dysekomponenter

Kina dør komponent prissætning er ikke et enkelt tal. Det er en stak variabler, der hver trækker det endelige citat i en anden retning. Tabellen nedenfor opdeler de primære omkostningsfaktorer og deres relative vægt på din bundlinje:

De største overraskelser kommer fra tolerance og kompleksitetsinteraktioner. En geometrisk simpel punch i D2 ved +/- 0.01 mm er ligetil arbejde for de fleste kinesiske butikker. Det samme slag ved +/- 0.003 mm kræver slibning på udstyr, som ikke alle fabrikker ejer, hvilket øjeblikkeligt indsnævrer din leverandørpulje og øger omkostningerne. Når du stempler i Kina til konkurrencedygtige priser, opererer du typisk i det søde sted, hvor tolerancerne er stramme nok til at fungere, men ikke så ekstreme, at de eliminerer lønomkostningsfordelen.

Samlede ejeromkostninger vs. indenlandske alternativer

Stykprisen er forførende. Den er også ufuldstændig. De samlede ejeromkostninger for stempling af matricedele fra Kina inkluderer lag, der aldrig fremgår af leverandørens faktura. Indenlandske alternativer har højere stykpriser, men fjerner de fleste af disse indirekte omkostninger.

En realistisk TCO-ramme tegner sig for:

• Direkte omkostninger:stykpris, forsendelse, told (typisk 2,5-5,5 % for HS-kode 8207 værktøjskomponenter) og emballage
• Kommunikation overhead:tidszonemellemrum på 8-13 timer betyder, at spørgsmål stillet mandag morgen muligvis ikke får svar før tirsdag. Denne 13-timers offset mellem et amerikansk team og en Guangzhou-leverandør komprimerer effektive samarbejdsvinduer og forlænger tidslinjer
• Kvalitetsrisikoomkostninger:afviste forsendelser, omarbejdning eller produktionsforsinkelser, når komponenter ankommer-udenfor-specifikationer. Offshore matricer med værktøjsstål af lavere-kvalitet kan slides hurtigere og kræver hyppigere udskiftningscyklusser
• Lageromkostninger:længere leveringstider (4-8 uger vs. 1-2 uger indenlandsk) tvinger dig til at holde flere sikkerhedslager, hvilket binder kapital
• IP eksponering:proprietære matricegeometrier, der deles med oversøiske fabrikker, indebærer en iboende risiko uanset NNN-aftaler på plads

Hvornår holder Kinas sourcingfordel stand efter at have taget højde for alt dette? Generelt, når din ordre involverer moderat kompleksitet (ikke ekstreme tolerancer, der kræver specialiseret slibning), batchmængder på 5+ styks for at amortisere forsendelsen og komponenter, hvor 4-8 ugers leveringstider er acceptable for din produktionsplan. For enkelte nødudskiftningsslag, der er nødvendige inden for 48 timer, vinder indenlandske hver gang uanset stykpris.

Den egentlige beregning er ikke "Kina vs. indenlandsk" som en generel beslutning. Det er komponent-for-komponent og vejer hver enkelt dels kompleksitet, kritikalitet og tidslinje mod den samlede omkostningsstabel. Denne beregning virker dog kun, hvis du kan bekræfte, at det, der ankommer, faktisk stemmer overens med det, du bestilte -, hvilket bringer kvalitetssikring og inspektionsprotokoller ind i ligningen.

Kvalitetssikring og risikobegrænsning for oversøiske indkøb

Et konkurrencedygtigt tilbud betyder ingenting, hvis de dele, der ankommer, ikke kan holde tolerance. Og med stansematricekomponenter vil du ofte ikke opdage en kvalitetsfejl, før matricen er samlet og kører i pressen - uger eller måneder efter, at forsendelsen er blevet fortoldet. Denne forsinkelse mellem modtagelse og opdagelse er det, der gør kvalitetskontrol af stempler fra Kina fundamentalt forskellig fra indenlandske indkøb. Du har brug for systemer, der fanger problemer, før de forværres.

Den gode nyhed: Der findes robuste metoder til inspektion af matricedele, og certificeringsrammerne til at bekræfte leverandørens kapacitet er vel-etablerede. Udfordringen er at vide, hvilke protokoller der skal håndhæves, og hvilke certificeringer der rent faktisk betyder noget i forhold til hvilke der bare er papir på væggen.

Inspektionsmetoder og certificeringskrav

Inspektion for stansematricekomponenter fungerer på to niveauer: hvad leverandøren gør internt under produktionen, og hvad du verificerer uafhængigt, før du accepterer forsendelsen. Begge dele betyder noget, og ingen af ​​dem erstatter den anden.

På leverandørsiden anvender et kvalitetskontrolmiljø for præcisionsværktøj typisk flere inspektionsmetoder i rækkefølge:

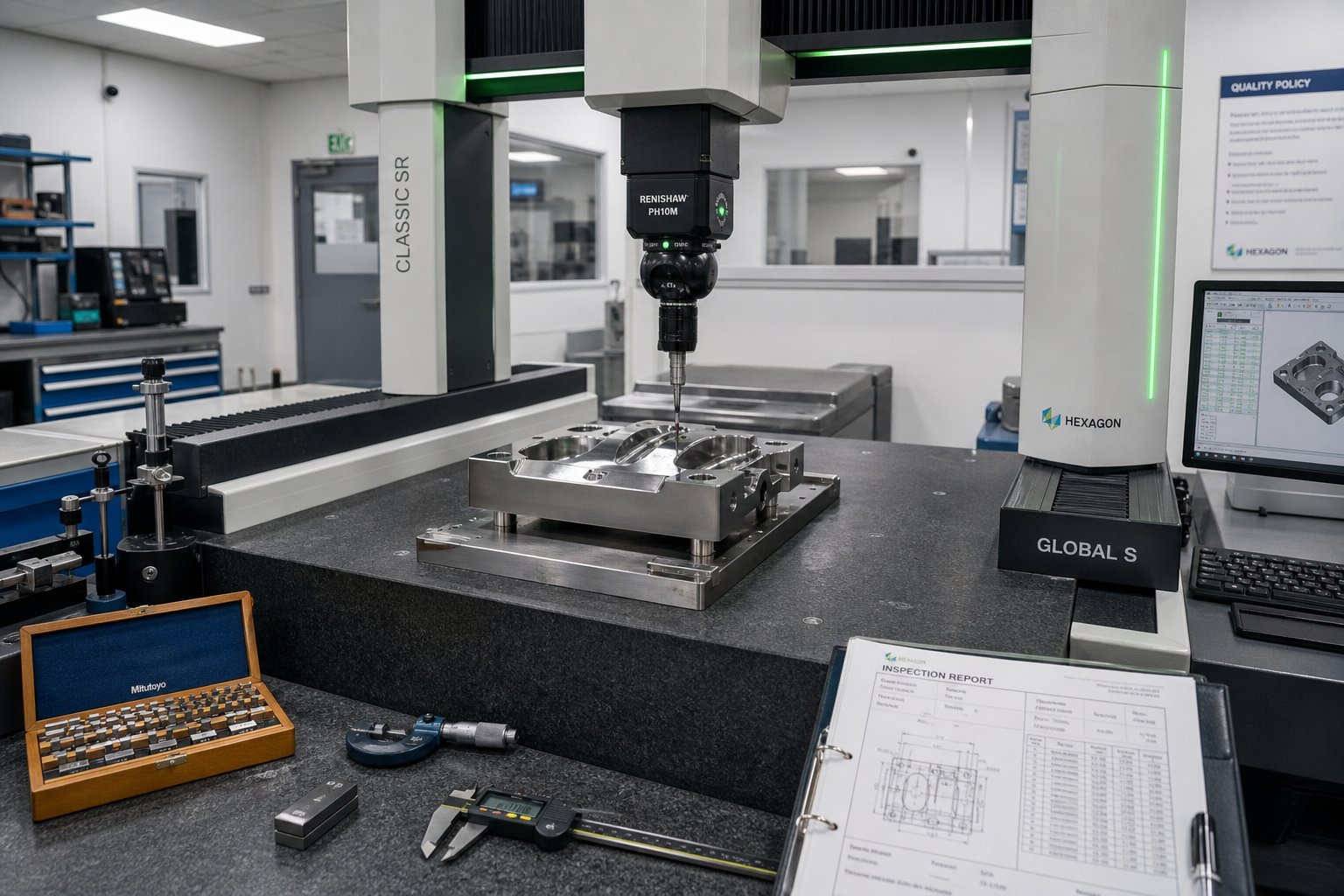

• CMM (Coordinate Measuring Machine) inspektion- Guldstandarden til verificering af komplekse 3D-geometrier og GD&T-forklaringer på matriceblokke, formstål og kamslider. CMM-data giver sporbare, repeterbare målinger ved opløsninger under 0,001 mm. Anmod om CMM-rapporter med faktiske vs. nominelle værdier for alle kritiske dimensioner, ikke kun bestået/ikke bestået.
• Optiske komparatorer- Projicer en forstørret silhuet af komponentprofilen på en kalibreret skærm til sammenligning med tegningsoverlejringen. Effektiv til at verificere punch-næse-profiler, konturtrimningsstål og enhver funktion, hvor 2D-formnøjagtighed betyder mere end absolut position.
• Profilmålesystemer- Overfladeruhedstestere (profilometre) verificerer Ra-værdier på slebne og polerede overflader. Kritisk til dannelse af komponenter, hvor overfladefinish overføres direkte til den prægede del.
• Kaliber, mikrometre og målestifter- Grundlæggende dimensionskontrol for boringsdiametre, længder og rethed. Disse manuelle værktøjer kræver regelmæssig kalibrering (månedlig eller kvartalsvis) for at forblive pålidelige. Spørg leverandører om deres kalibreringsplan og certificeringsposter.
• Første artikelinspektion (FAI)- Før batchproduktionen begynder, producerer leverandøren et eller flere prøvestykker og dokumenterer alle kritiske mål i forhold til tegningen. Dette er din godkendelsesport. Spring det aldrig over for nye komponenter.

For uafhængig verifikation kan du overveje at engagere en-tredjepartsinspektionstjeneste i Kina til at udføre-dimensionelle kontrol på stedet før forsendelse. Dette tilføjer $200-500 pr. inspektionsbesøg, men eliminerer scenariet, hvor defekte dele rejser halvvejs rundt om verden, før nogen opdager problemet.

Certificeringer fortæller dig om en leverandørs kvalitetssystem - den ramme, som de arbejder inden for - i stedet for kvaliteten af ​​en bestemt del. To certificeringer dominerer samtalen om krav til stemplede certificeringskrav:

ISO 9001:2015er den grundlæggende standard for kvalitetsstyringssystem. Det gælder for enhver produktionsorganisation uanset branche og kræver dokumenterede processer for konsekvent at opfylde kundernes krav. En ISO 9001-certificeret leverandør af matricekomponenter har som minimum etableret procedurer for indgående materialeinspektion, kontrol i processen, kalibreringsstyring og korrigerende handlinger, når tingene går galt. I miljøer med præcisionsværktøj betyder ISO 9001-certificering, at leverandøren kan demonstrere evnen til konsekvent at fremstille produkter, der opfylder regulatoriske krav og kundekrav, samtidig med at den forfølger løbende forbedringer.

IATF 16949bygger på ISO 9001 med bilspecifikke-krav. Hvis dine matricekomponenter fodrer et bilprogram, er denne certificering ikke valgfri - det er bordindsats.IATF 16949 kræverdokumenteret produktsikkerhedsstyring, leverandørudviklingsprogrammer, risikostyringsprocesser, der inkorporerer erfaringer fra feltretur og tilbagekaldelser og brug af AIAG Core Tools: PPAP (Production Part Approval Process), FMEA (Failure Mode and Effects Analysis), MSA (Measurement System Analysis) og SPC (Statistical Process Control). En leverandør, der har IATF 16949-certificering, skal have 12 måneders dokumenterede produktionsdata og en aktiv bilkundeaftale, hvilket betyder, at de aktivt betjener bilindustriens forsyningskæde og ikke kun kræver kapacitet.

Ud over ISO og IATF definerer industri-specifikke standarder som NAAMS (North American Automotive Metric Standard) godkendte komponentspecifikationer til montering af støbeforme til biler. OEM'er opretholder godkendte leverandørlister, der specificerer, hvis matriceprodukter en producent kan bruge, så kontroller, om din kinesiske leverandørs komponenter kan opfylde eller valideres mod disse standarder, før du bestiller.

IP-beskyttelse og risikobegrænsende strategier

Kvalitet er kvantificerbar. IP-risikoen er mere mørk, og det er her, mange indkøbsforhold går galt, uden at køberen selv ved det, før en konkurrent dukker op med mistænkeligt velkendt værktøj. Tilpassede dyseindsatser, formstål og knastsamlinger repræsenterer proprietær delgeometri - dit produktdesign lever inde i disse komponenter. At sende tegninger til udlandet uden juridisk beskyttelse sender din konkurrencefordel til en part, hvis incitamenter måske ikke stemmer overens med dine.

IP-lov praktiserende arbejder i Kina sourcingidentificere tre beskyttelseslag, der arbejder sammen: den rigtige partner, den rigtige kontrakt og de rigtige registreringer.

Den rigtige partner:Gode ​​producenter stjæler ikke IP. Omdømmeomkostningerne er for høje - andre kunder flygter, når det bliver kendt. Due diligence før deling af designs er din mest effektive enkeltbeskyttelse. Bekræft leverandørens kundebase, levetid og referencer fra andre internationale købere. En fabrik, der har tjent vestlige OEM'er i et årti uden hændelser, har stærke økonomiske incitamenter til at beskytte dine designs.

Den rigtige kontrakt:Inden en kinesisk leverandør viser nogen formtegninger, skal du kræve, at de underskriver en NNN-aftale (Non-Disclosure, Non-Use, Non-Cumvention), skrevet på kinesisk og håndhæves i henhold til kinesisk lov. En standard amerikansk--lignende NDA kan i realiteten ikke håndhæves i Kina og er uden tvivl værre end ingen aftale overhovedet, fordi det skaber falsk tillid. NNN-strukturen forhindrer specifikt leverandøren i at bruge dine designs til at producere konkurrerende produkter eller omgå dig for at sælge direkte til dine slutkunder.

De rigtige tilmeldinger:Hvis dine matricekomponenter producerer mærkevarer, skal du registrere dit varemærke i Kina, selvom du ikke sælger der. En kinesisk varemærkeregistrering beskytter mod 1,3 milliarder mennesker fra at bruge dit brand, og det koster kun et par tusinde dollars. Dette betyder noget, fordi forfalskning har en tendens til at stamme fra Kina, og grænsehåndhævelse kræver et registreret mærke.

Yderligere praktisk risikobegrænsning for kvalitetssikring af kinesiske matriceleverandører inkluderer:

• Opdel komplekse matricesamlinger på tværs af flere leverandører, så ingen enkelt fabrik har det komplette værktøjsdesign
• Angiv kun 2D-produktionstegninger - beholder 3D-modeller, der ville muliggøre omvendt konstruktion af hele matricesystemet
• Angiv eksplicit ejerskab af værktøj og armaturer i købskontrakter, herunder opbevaringsbetingelser og overførselsrettigheder
• Oprethold versionskontrol på alle tegninger, der deles med leverandører, ved hjælp af vandmærker eller unikke revisionskoder, der identificerer modtageren
• Etabler faste kommunikationskadencer (ugentlige statusrapporter, milepælsbaseret-fotodokumentation) for at forhindre informationshuller, der maskerer problemer

Til tvistbilæggelse skal du inkludere en voldgiftsklausul i din kontrakt, der angiver et neutralt mødested (voldgift i Hongkong eller Singapore er almindeligt for handelstvister i Kina). Kinesiske domstole kan være effektive for IP-håndhævelse, når du har de rigtige registreringer og kontrakter, men voldgift giver en mere forudsigelig proces for kommercielle tvister.

Her er røde flag at se under leverandørevaluering, der signalerer forhøjet kvalitet eller IP-risiko:

• Leverandør citerer øjeblikkeligt uden at stille tekniske spørgsmål om din ansøgning eller dit materiale
• Intet CMM-udstyr er synligt under fabriksaudit eller videorundvisning
• Uvilje til at underskrive en NNN-aftale eller insistere på udelukkende at bruge deres egen kontraktskabelon
• Manglende evne til at levere materialetestrapporter (MTR'er) eller varmebehandlingsoptegnelser for tidligere ordrer
• Intet dokumenteret kalibreringsprogram for inspektionsudstyr
• Kundereferencer er vage eller ikke kan verificeres
• Factory producerer din nøjagtige produktkategori til hjemmemarkedet (potentiel konkurrentkonflikt)
• Kommunikationen bliver mørk mellem ordreafgivelse og forsendelsesmeddelelse

En sidste betragtning: indkøb fra Kina giver ikke mening for hver komponent i hvert program. En beslutningsramme hjælper med at afklare, hvornår man skal købe i udlandet i stedet for at holde produktionen indenlandsk eller udforske alternativer som sydøstasiatiske leverandører.

Kilde fra Kina, når: batch-mængder retfærdiggør forsendelsesomkostninger, leveringstider på 4-8 uger er acceptable, tolerancer falder inden for +/- 0.005 til +/- 0.01 mm-intervallet, som kinesiske butikker håndterer rutinemæssigt, og du har båndbredden til at styre kommunikationscyklussen. Hold det indenlandsk, når: du har brug for nødudskiftninger på under en uge, tolerancer kræver sub-mikron præcision på specialiseret udstyr, volumen er for lav til at afskrive logistik, eller IP-følsomheden er ekstrem og kan ikke afbødes gennem kontraktstrukturer.

Kvalitetssystemer og risikorammer giver dig infrastrukturen til at kilde trygt. Men infrastruktur uden dømmekraft giver middelmådige resultater. Det sidste stykke - at vide, hvordan man vurderer en specifik leverandør og skelner ægte ingeniørpartnere fra ordre-modtagere - er, hvor indkøbsbeslutninger bliver enten konkurrencemæssige fordele eller dyre lektioner.

Hvordan man vurderer og vælger den rigtige leverandør af matricedele

Certificeringer bekræfter, at et system eksisterer. Røde flag fortæller dig, når noget er galt. Men ingen af ​​dem besvarer det egentlige spørgsmål: er denne leverandør i stand til at være en ægte Kina-stempelmatrice-partner for dit program, eller behandler de bare ordrer? Forskellen har betydning, fordi matricekomponenterne er indbyrdes afhængige. En leverandør, der kun forstår bearbejdning, men ikke matricefunktion, vil levere dele, der måler korrekt på CMM'en, men alligevel yder dårligt i pressen.

Evalueringskriterier for leverandører af prægematrice

Evaluering af leverandør af prægeforme kommer ned til fem funktioner, der adskiller ingeniørdrevne-forretninger fra råvarebearbejdningshuse. Når du undersøger en potentiel leverandør, skal du undersøge hvert af disse områder specifikt:

• Intern-designgennemgang og DFM-kapacitet- Kan leverandøren læse konteksten til din matricesamling, ikke kun individuelle deltegninger? En dygtig butik vil markere problemer som utilstrækkelig frigang til termisk ekspansion, hulformatforhold, der risikerer at knække, eller overfladebehandlingsinkompatibilitet med din specificerede stålkvalitet. Leverandører, der anvender avanceret FEA-formningssimulering, kan forudsige rynker, rivning og tilbagespring, før de skærer stål, hvilket direkte reducerer dine iterationscyklusser og værktøjsomkostninger.
• Materiale sporbarhed- Hver matricekomponent skal spores tilbage til et specifikt varmeparti med en tilsvarendeMaterialetestrapport (MTR). Det betyder, at leverandøren vedligeholder registreringer, der forbinder råvarecertifikater til færdige komponenter gennem hvert produktionstrin. Uden sporbarhed kan du ikke undersøge årsagen til, at et stempel spåner for tidligt eller en form af stål revner efter 100.000 hits.
• Procesdokumentationsdybde- Bed om at se deres varmebehandlingsoptegnelser, slibelogfiler og EDM-parameterark for et tidligere job. Leverandører med modne systemer dokumenterer hvert procestrin og skaber et revisionsspor, der beviser, hvordan en del blev lavet, ikke kun hvad den målte bagefter.
• Kommunikationslydighed- Indledende responstid under citering forudsiger adfærd under produktion. Leverandører, der svarer inden for 24 timer i RFQ-fasen og giver struktureret teknisk feedback, har en tendens til at opretholde denne kadence gennem fremstilling. De, der bruger en uge på at svare på forud-bestilling, forsvinder i længere tid, når de har modtaget din indbetaling.
• Teknisk støtte til stempling ud over fremstilling- De højest-leverandører af værdi bidrager til dit formdesign, ikke bare udfører det. De forstår, hvordan stansegeometrien påvirker afisoleringskraften, hvordan løfterens timing relaterer sig til båndfremføringspålidelighed, og hvordan spaltefordelingen styrer gratplaceringen. Denne samarbejdsevne gør en leverandør til en partner.

Find en partner til design-Heavy Die Projects

Standardudskiftningsstempler og styrebøsninger kan komme fra næsten enhver kompetent butik. Design-tungt arbejde -, hvor matricestruktur, komponentinteraktion, bypass-hak, materialeflow og clearancestrategi alle har brug for teknisk input - kræver en anden slags leverandørforhold.

Til tilpassede stemplingsløsninger i Kina,YICHENpositionerer sig specifikt i dette skæringspunkt mellem teknik og produktion. Deres fokus dækker de design--intensive aspekter, der udløser ordrer-leverandører: optimering af matricestruktur, stanse- og løftekonfiguration, gratkontrol gennem frigangsstyring og materialestrømsanalyse til komplekse formningsoperationer. Når dit projekt kræver kollaborativ teknisk support i stedet for blot en delvis opfyldelse, bliver den tekniske dybde differentiatoren.

Uanset hvilken leverandør du vælger, strukturer dit engagement som et teknisk partnerskab fra dag ét. Del din formsamlingskontekst, ikke kun isolerede deltegninger. Forklar dine produktionsmål, materialeudfordringer og kvalitetsprioriteter. De leverandører, der stiller flest spørgsmål på forhånd, er dem, der er mindst tilbøjelige til at levere overraskelser downstream. Og i forbindelse med stamping die sourcing koster overraskelser altid mere end den tid, du investerer i at vælge den rigtige partner.

Ofte stillede spørgsmål om stempling af matricedele fra Kina

1. Hvad er forskellen mellem stemplede dele og stemplede dele?

Stemplingsdele er de præcisionsbearbejdede-komponenter, der udgør selve matriceværktøjet, såsom stanser, matriceblokke, styrestifter, strippere og piloter. Stemplede dele er metalpladeprodukter, der produceres af dette værktøj under pressedrift. Når man køber fra Kina, fører forveksling af de to til forkerte tilbudsanmodninger, fordi leverandører af matricekomponenter og serviceudbydere af metalstempling driver forskellige fabrikker med forskellige muligheder og udstyr.

2. Hvor lang tid tager det at få stempeldele fra Kina?

Leveringstider varierer efter kompleksitet. Standardstansninger med enkel geometri tager typisk 5-7 dage for prøver og 10-15 dage for batchproduktion. Brugerdefinerede matriceblokke kræver 7-12 dage for prøver og 15-25 dage for batcher. Komplekse knastenheder eller formstål har brug for 12-18 dage til prøver og 20-35 dage til batchkørsel. Tilføj 3-7 dage til luftfragt eller 25-40 dage til søfragt. Rush-ordrer under 7 dage bærer normalt en præmie på 15-25 %.

3. Hvilke certificeringer skal en kinesisk leverandør af dele til stempling have?

Se som minimum efter ISO 9001:2015-certificering, som bekræfter dokumenterede kvalitetsstyringsprocesser, herunder inspektion af indgående materiale, -proceskontrol og kalibreringsstyring. For bilapplikationer er IATF 16949 afgørende, da det kræver implementering af PPAP, FMEA, MSA og SPC sammen med 12 måneders dokumenterede produktionsdata. Leverandører som YICHEN, der betjener design-tunge matriceprojekter, vedligeholder ofte disse certificeringer sammen med-house engineering-kapaciteter til DFM-gennemgang og formningssimulering.

4. Hvordan beskytter jeg min intellektuelle ejendom, når jeg bestiller brugerdefinerede dele fra Kina?

Brug en beskyttelsesstrategi med tre-lag. Foretag først en grundig due diligence for at vælge en velrenommeret leverandør med verificerbare internationale kundereferencer. For det andet skal du kræve en NNN-aftale (Non-Disclosure, Non-Use, Non{5}}Cumvention) skrevet på kinesisk og håndhævet i henhold til kinesisk lov, snarere end en standard NDA, som stort set ikke kan håndhæves der. For det tredje skal du registrere dine varemærker i Kina. Praktiske foranstaltninger omfatter opdeling af komplekse samlinger på tværs af flere leverandører, kun deling af 2D-produktionstegninger i stedet for fulde 3D-modeller og eksplicit angivelse af værktøjsejerskab i kontrakter.

5. Hvilket værktøjsstål bruges almindeligvis til stempling af matricedele fra Kina?

De mest almindelige kvaliteter er D2 og SKD11 (58-62 HRC) til almindelige-skære- og formningskomponenter, der giver god slidstyrke til moderate omkostninger med en typisk matricelevetid på 200.000-500.000 slag i blødt stål. DC53 giver omtrent dobbelt så sejhed af D2 ved samme hårdhed, hvilket forlænger levetiden til 300.000-800.000 hits. Pulvermetallurgisk stål giver den bedste slidstyrkebalance til 500.000-2.000,000+ hits, men koster mere og har begrænset tilgængelighed i nogle kinesiske butikker. Wolframcarbid når 1.000.000-5.000,000+ hits til applikationer med ekstremt volumen, men kræver omhyggeligt formdesign for at undgå sprøde fejl.
