At lave en stempling, der overlever millioner af hits

Hvad det faktisk involverer at lave en stempling

Hvert metalbeslag i din bil, hvert stik i din telefon og hvert panel på dit køleskab startede inde i en stanseform. Disse præcisionsværktøjer er ansvarlige foromdanne flade metalplader til funktionelle komponenterved hastigheder, som ingen anden formgivningsmetode kan matche. Men hvad er metalstempling egentlig, og hvad skal der til for at bygge det værktøj, der får det til at ske?

Hvad er en stempling

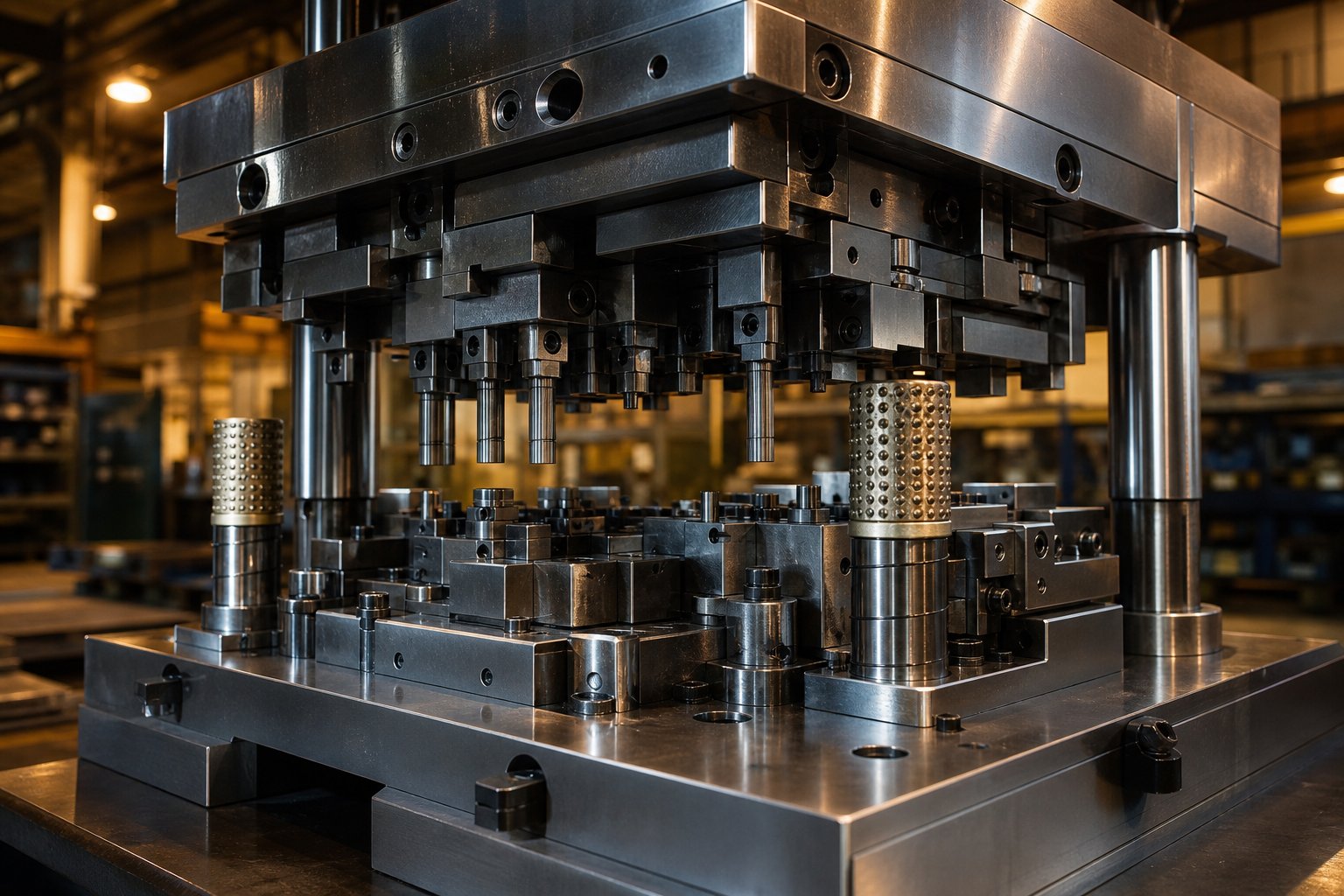

En stanseform er et præcisionsværktøj, der består af to halvdele - en øvre og nedre enhed - monteret inde i en presse til at skære, bukke, forme eller trække metalplader til en bestemt form ved hjælp af kontrolleret kraft.

Den stemplingsdefinition dækker det grundlæggende, men virkeligheden stikker dybere. En matrice udfører fire kernefunktioner under hver pressecyklus: at lokalisere materialet, klemme det på plads, arbejde det i form og frigive det færdige stykke. "Arbejdsfasen" er, hvor værdien tilføres - gennem operationer som skæring, bøjning, gennemboring, prægning, formning, tegning, strækning, prægning og ekstrudering. At lave en stanseform betyder at konstruere alle disse handlinger til et enkelt, repeterbart værktøj, der kan overleve millioner af pressecyklusser.

Hobbyist vs Professional Die Making

Der er et stort kløft mellem stempling af DIY-projekter og professionelt værktøjsrumsarbejde. En hobbyist kan forme en simpel stanse- og matriceblok ved hjælp af en borepresse, manuel mølle og bænksliber. Den tilgang fungerer for små-håndværksprojekter eller prototyper, hvor tolerancerne er generøse.

Professionel matricefremstilling er en helt anden disciplin. Værktøjsrum er afhængige af CNC-fræsemaskiner til komplekse hulrumsprofiler, wire EDM til snævre-toleranceåbninger, overfladeslibere for fladhed ned til mikron og koordinatmålemaskiner for at verificere hver dimension. Forskellen mellem disse to verdener kommer ned til repeterbarhed - en professionel stansematrice skal producere identiske dele med hundredvis af slag i minuttet uden afvigelse.

Hvorfor præcision er vigtig i formkonstruktion

Industrier som bilindustrien, elektronik og husholdningsapparater er afhængige af metalstempler for at holde tolerancer, der holder enheder passe sammen på tværs af millioner af enheder. En stikterminal, der er 0,05 mm ude af specifikationen, forårsager elektriske fejl. Et kropspanel med inkonsekvent trækdybde skaber synlige krusninger efter maling. Hvad er dies i fremstillingen, hvis ikke det grundlag, som enhver downstream kvalitetsstandard hviler på?

Denne artikel dækker hele livscyklussen for fremstilling af en stansematrice - fra valg af den rigtige matricetype og design af strimmellayouts, gennem bearbejdning, varmebehandling og endelig afprøvning på pressen. Ingen enkelt guide går i øjeblikket gennem hvert trin i rækkefølgen, og dette hul efterlader ingeniører, der samler fragmenter fra flere kilder. Sektionerne foran lukker dette hul, begyndende med hvordan man vælger den rigtige formarkitektur til din specifikke del og produktionsvolumen.

Valg af den rigtige formtype til dit projekt

At vælge den rigtige matricearkitektur er den første rigtige ingeniørbeslutning i ethvert formstanseprojekt. Valget former alt nedstrøms - værktøjsomkostninger, cyklustid, delkvalitet og hvor mange operationer du kan konsolidere i en enkelt presseopsætning. Tænk på det på denne måde: du ville ikke bruge en progressiv matrice til 500 prototyper, og du ville ikke køre en million bilbeslag gennem et enkelt-stationsværktøj. At matche typerne af stansematricer til dine specifikke produktionsmål forhindrer spildt budget og undgår flaskehalse på butiksgulvet.

Enkelt-station og sammensatte dør

En enkelt-stationsmatrice udfører én operation pr. trykslag - et emne, et hul eller et enkelt bøjning. Matriceprocessen er ligetil: materiale går ind, en funktion bliver dannet, en del kommer ud. Denne enkelhed oversættes til lave værktøjsomkostninger (typisk 50-70 % mindre end progressiv værktøj) og hurtig ekspedition, hvilket gør enkelt-stationsmatricer praktiske til pilotprojekter, ingeniørprøver eller brugerdefinerede dele med generøse tolerancer.

Sammensatte matricer hæver stangen ved at udføre flere skæreoperationer samtidigt i et enkelt slag. Forestil dig at blanke en ydre profil og gennembore indvendige huller på samme tid - det er, hvad en sammensat matrice leverer. Fordi begge operationer deler den samme pressecyklus, forbedres koncentriciteten mellem funktioner betydeligt, og produktionstiden falder med 25-30 % sammenlignet med at køre hver operation separat. Afvejningen er, at sammensatte matricer fungerer bedst til relativt flade dele, typisk under 150 mm i diameter, hvor alle operationer foregår i et enkelt plan.

Progressive dies til høje-lydstyrker

Når produktionsmængderne stiger til hundredtusindvis eller millioner, bliver progressive dies arbejdshesten. Stripmateriale føres gennem en række stationer, der hver udfører en specifik operation - gennemboring, indhak, formning, bøjning - indtil en færdig del adskilles ved den endelige station. Den tekniske logik er enkel: Ved at eliminere håndtering af dele mellem operationer reducerer du arbejdsomkostningerne med op til 40 % og opnår cyklushastigheder, som enkelt-stationsopsætninger ikke kan røre ved.

Automotive stemplingsmatricerer ofte bygget som progressive værktøjer af netop denne grund. Konnektorer, beslag, varmeskjolde og strukturelle clips drager alle fordel af den høje gennemstrømning og tætte station-til-registrering, som progressive matricer giver. Den højere forhåndsinvestering betaler sig hurtigt tilbage, når-omkostningerne er vigtigere end værktøjsomkostningerne.

Overførselsmatricer, og hvornår de overgår progressivt værktøj

Overførselsstempling bruger mekaniske gribere eller fingre til at flytte individuelle emner mellem uafhængige stationer. I modsætning til progressive matricer er der ingen kontinuerlig strimmel, der forbinder delen gennem værktøjet. Dette giver overføringsmatricer en klar fordel for dele, der kræver dybe træk, store fodspor eller kompleks tre-dimensionel formning, som ville være upraktisk på en strimmel.

I automotive stempling kører store strukturelle komponenter og karrosseripaneler ofte i overføringsmatricer, fordi delens geometri kræver stationsuafhængighed. Hver station kan være vært for en dedikeret formningsoperation uden begrænsningerne af en bærende bane. Overføringsdyser reducerer også materialespild, da der ikke er noget skelet af forbindelsesbånd, der kan kassere -, hvilket er en meningsfuld omkostningsbesparelse, når du kører dyre legeringer eller tykt-målemateriale.

Beslutningen mellem progressiv og overførsel kommer i sidste ende til dels geometri og materialeudnyttelse. Hvis delen forbliver forbundet til en strimmel uden forvrængning, vinder progressive på hastighed. Hvis delen skal bevæge sig frit mellem tunge formningsoperationer, giver transferstempling bedre resultater med færre kvalitetskompromiser. At matche matricetypen til disse realiteter er det, der adskiller effektive stansematricer fra værktøjer, der bekæmper deres eget design.

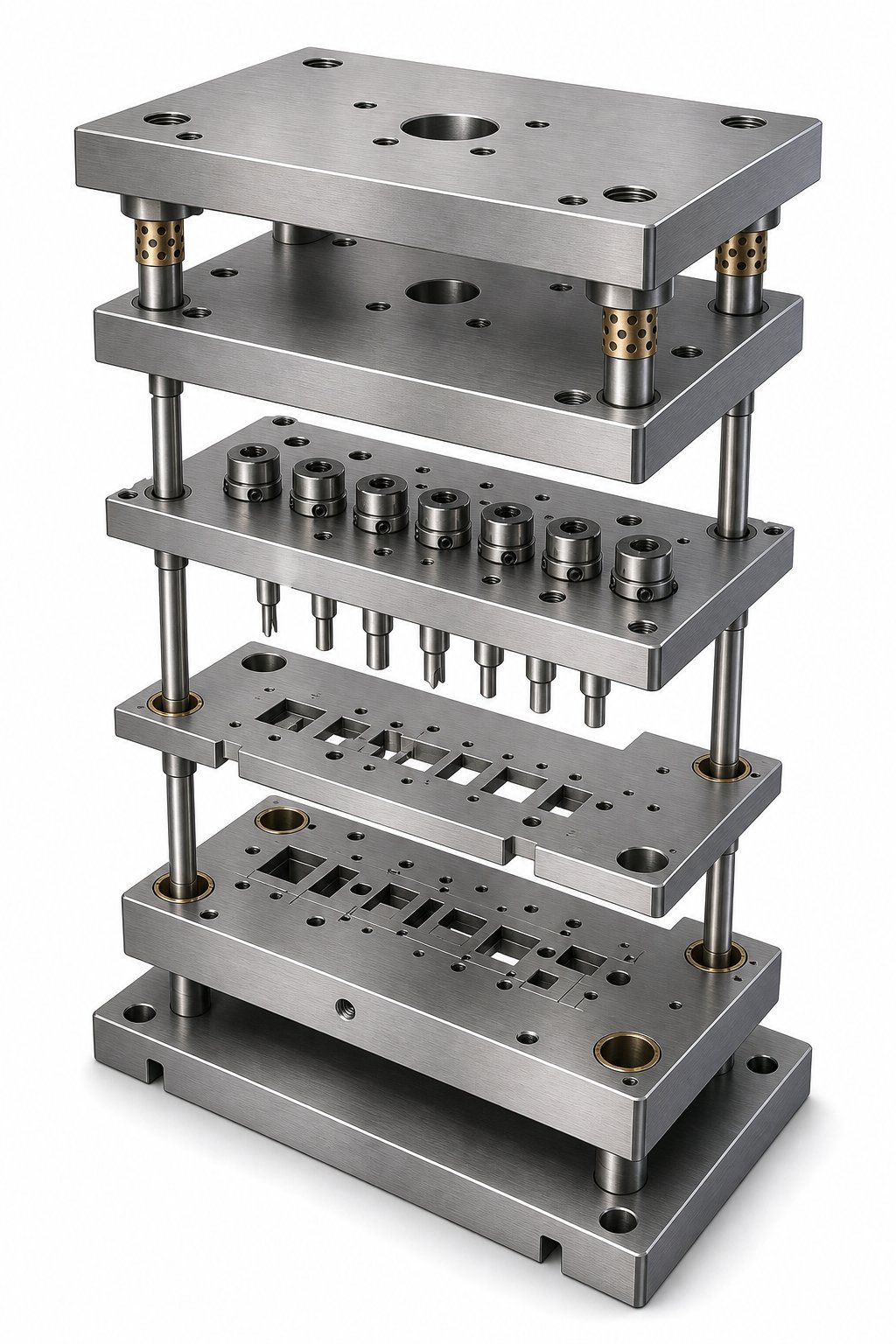

Stempling af matricekomponenter og hvordan de arbejder sammen

At vælge den rigtige matricetype bestemmer arkitekturen, men ydeevnen lever i de individuelle prægematricekomponenter, der fylder den arkitektur. Hvert stykke inde i værktøjet har en opgave med at - lokalisere, skære, forme, strippe eller styre -, og når et element er ude af specifikationen, lider hele systemet. At forstå, hvad hver del gør, og hvordan de interagerer, er det, der adskiller en pålidelig stanseform af plademetal fra en, der producerer skrot efter et par tusinde hits.

Her er de centrale stemplingskomponenter, der findes i de fleste matricer og stemplingsenheder:

• Die sko (øvre og nedre plader)- Det strukturelle fundament, der holder hver anden komponent på linje.
• Matriceblok (hulrum)- Den hærdede stålblok, der indeholder skære- eller formningsprofilen, der accepterer stansen.
• Punch plade- Holder og placerer individuelle slag på præcise steder i forhold til matriceblokken.
• Bagplade- En hærdet plade bag stansepladen, der forhindrer stansehoveder i at indlejre sig i den blødere sko under gentagne stød.
• Styrestifter og bøsninger- Juster den øvre og nedre halvdel med nøjagtighed inden for tolerancer på 0,0001 tommer, hvilket sikrer ensartet registreringsslag efter slag.
• Afstrygerplade- Holder emnet fladt og fjerner materiale fra stanserne under returslaget.
• Fjedersystemer- Sørg for kontrolleret kraft til afisolering, aktivering af trykpude og materialefastspænding.
• Piloter- Præcisionsstifter, der går ind i tidligere gennemborede huller for at lokalisere strimlen nøjagtigt ved hver station.
• Fastgørelseselementer og dyvler- Fastgør og placer alle plader præcist i forhold til hinanden, så du undgår skift under belastning.

Øvre og nedre Die Shoe-samlinger

Matriceskoene danner skelettet af hele værktøjet. Den øverste sko monteres på pressestemplet, den nederste sko bolter til presselejet, og styrestolper forbinder de to halvdele for at opretholde justering gennem millioner af cyklusser. Du kan enten købe et standard matricesæt - en præ-bearbejdet samling af sko, styrestolper og bøsninger bygget til at katalogisere dimensioner - eller designe en tilpasset matricestruktur fra bunden.

Standard matricesæt, som dem fra leverandører som Anchor Danly, tilbyder udskiftelige komponenter og hurtig levering. De fungerer godt til konventionelle stanseprægeoperationer, hvor delstørrelser og pressetonnager falder inden for standardområder. Skræddersyede-byggede strukturer bliver nødvendige, når matricen kræver ikke--standard styrestolpekonfigurationer, overdimensionerede fodspor eller ekstrem præcision -, f.eks. matricer, der stempler tynde-målematerialer under 0,010 tommer eller kører over 200 slag i minuttet.

Økonomien er ligetil. At bygge matricesko i-huset binder høj-værdi CNC-maskiner på relativt lav-marginarbejde. For de fleste butikker sparer det tid og omkostninger ved at købe et standardsæt og bearbejde det til at acceptere dine specifikke detaljer sammenlignet med fremstilling fra rå plade.

Punch-, Die Block- og Clearance-forhold

Forholdet mellem stanse- og matriceblok er dér, hvor skærekvaliteten bliver defineret. Når et stempel falder ned i matriceåbningen, klippes materialet langs smalle bånd ved både stansekanten og matricekanten. Mellemrummet mellem de to skærende kanter - afstanden - afgør, om du får en ren del eller en afvisning.

For stålemner løber den anbefalede frigang 5-10% af materialetykkelsen pr. side. En 1,0 mm stålplade har f.eks. brug for ca. 0,05 til 0,10 mm mellem stansekanten og stanseknappens kant på hver side. DeDen nøjagtige procentdel afhænger af emnets hårdhed og trækstyrke- blødere materialer som aluminium sidder i den lave ende, mens stål med høj-styrke skubber mod 10 % eller højere.

Hvis dette er forkert, dukker tre problemer op:

• For lidt frigang- Overdreven forskydningskraft accelererer slid på stempel, genererer varme og kan knække værktøj direkte.
• For meget frigang- Materialet bøjes i stedet for at klippes rent, hvilket giver kraftige grater og væltning på delekanterne.
• Ujævn frigang- Forskydning mellem stanse- og matriceblok skaber tilspidsede snit og inkonsekvent grathøjde, hvilket fører til for tidligt slid på den ene side af værktøjet.

Korrekt frigang reducerer også den kraft, der kræves for at forskyde emnet, hvilket sænker pressens energiforbrug og forlænger intervallerne mellem genslibning af matricestempler. I metalprægematricer designet til produktion af store-volumener kan selv en 1-2 % afvigelse fra optimal frigang reducere værktøjets levetid med 30 % eller mere.

Afstrygere og fjedersystemer

Efter at en stanse har trængt ind i emnet, griber materialet fat i stansen ved returslaget. Uden en afstryger løftes arket med stansen, føres forkert på den næste station og sætter værktøjet fast. Afstrygere løser dette ved at holde materialet fladt mod matricefladen, mens stansen trækker sig opad.

Der findes to hovedtyper til stempling af metalplader. Faste afstrygere er boltet stift på plads med et mellemrum, der er bearbejdet for at klare materialet - enkelt, holdbart, men uden nedadgående spændetryk. Fjederbelastede afstrygere presser materialet fladt, før stansen kommer i kontakt med det, og opretholder trykket under hele slaget, hvilket forbedrer snitkvaliteten og delens fladhed.

Fjedrene, der driver disse strippere, kommer i to former. Mekaniske matricefjedre - farve-kodede spiralformede spoler - er standardvalget til moderate belastninger. Nitrogengasfjedre leverer højere kraft i en mindre pakke og giver mere ensartet tryk over hele slaget, hvilket gør dem foretrukne til dyb formning og trækning, hvor ensartet emneholdekraft er kritisk.

Det er vigtigt at vælge den rigtige fjederforspænding og rejse. Underbelastede fjedre gør det muligt for materialet at løfte sig under stansning, hvilket skaber grater og træk i snegle. Overbelastede fjedre spilder pressetonnage og fremskynder træthed. Fjedersystemet skal afbalancere afisoleringskraften mod den samlede tilgængelige pressekapacitet - en beregning, der binder direkte tilbage til antallet af aktive stationer og den kombinerede skæreomkreds på tværs af alle stansninger i værktøjet.

Hver af disse komponenter bliver fremstillet af specifikke værktøjsstålkvaliteter, bearbejdet til snævre tolerancer og derefter hærdet for at modstå de gentagne stødbelastninger, som produktionsstempling kræver. Valget af stål - og hvordan det bliver behandlet - er det, der i sidste ende afgør, om en matrice overlever sit målliv eller slides for tidligt.

Valg af matricestål og materialer til lang levetid

En matrice bygget af den forkerte stålkvalitet er en matrice med en udløbsdato stemplet på fra dag ét. Geometrien kan være perfekt, frigangene indstillet og strimmellayoutet optimeret -, men hvis værktøjsstålet ikke kan klare de kræfter, temperaturer og slid, det står over for hvert slag, vil for tidligt slid eller katastrofal revnedannelse lukke produktionen ned. At vælge de rigtige metalstemplingsmaterialer er ikke en sekundær beslutning. Det er den største enkeltfaktor i, om en terning overlever 50.000 hits eller 5.000.000.

Udfordringen er, at ingen enkelt stålkvalitet håndterer enhver situation. Stemplingsoperationer i rustfrit stål kræver ekstrem slidstyrke, mens en formningsstation, der trækker aluminiumsprægninger, prioriterer sejhed og overfladefinish frem for hårdhed. Du skal matche stålet til tre variabler samtidigt: emnematerialet, operationstypen og det forventede produktionsvolumen.

Værktøjsstålkvaliteter til forskellige emnematerialer

Fem værktøjsstålkvaliteter dækker størstedelen af ​​stansematriceapplikationer. Hver indtager en forskellig position på hårdheds--versus-sejhedsspektret, og forståelse for, hvor hver enkelt udmærker sig, forhindrer kostbare uoverensstemmelser.

D2er arbejdshesten i stemplingsstøbekonstruktionen. Dens høje kromindhold (ca. 12%) skaber rigelige hårdmetalstrukturer, der modstår slid. Til blanking og gennemboringsoperationer på mildt og medium-kulstofstemplet stål leverer D2 lang levetid til en rimelig pris. Afvejningen? De samme store hårdmetalbassiner, der øger slidstyrken, reducerer slagstyrken. D2-slag i tynde- tværsnit eller skarpe hjørner er tilbøjelige til at spåne under kraftige stødbelastninger.

A2tilbyder et mere tilgivende alternativ. Det er et luft-hærdende stål med bedre dimensionsstabilitet under varmebehandling end D2, og det tåler moderat stød uden at revne. For butikker med mellemstore-volumenproduktion - giver ca. 100.000 til 1.000.000 dele - A2 en økonomisk balance mellem ydeevne og omkostninger. Den bearbejder lettere før hærdning og forvrider mindre bagefter, hvilket reducerer færdigslibetiden.

S7sidder i sejhedsenden af ​​spektret. Når matricen udfører kraftig formning, dyb bøjning eller enhver operation, hvor pludselig stødbelastning dominerer, absorberer S7 stødenergi uden at brække. Formningsstationer, der former tykt-gauge-stål eller høj-legeringer, specificerer ofte S7, fordi det modstår den type revnedannelse, der ville ødelægge en hårdere, mere skør kvalitet. Offeret er slidlevetid - S7 slides hurtigere end D2 under slibende forhold og har typisk brug for hyppigere efterslibning.

M2 høj-stålbringer ekstrem hårdhed (op til 65 HRC) og bevarer sin skærkant selv ved høje temperaturer. Til gennemboringsoperationer, der kører med høje slaghastigheder, eller ved skæring af avanceret høj-styrkestål og andre slibende emnematerialer, tåler M2 med en bred margin konventionelle kolde-arbejdsstål. Omkostningspræmien er betydelig, så M2 har en tendens til at fremstå som individuelle stanseindsatser snarere end fulde matriceblokke.

DC53er et modificeret koldt-bearbejdningsstål udviklet til at afhjælpe D2's største svaghed. Den opnår tilsvarende hårdhed (60-62 HRC) med omtrent dobbelt så hårdhed som standard D2 takket være en finere, mere ensartet hårdmetalfordeling. Til blankning af tykt-gauge stål eller materialer med høj-trækstyrke, hvor både slidstyrke og stødmodstand betyder noget, udfylder DC53 det mellemrum, som D2 og S7 efterlader mellem dem.

Emnematerialet driver en stor del af udvælgelseslogikken. Stempling af bløde materialer som aluminium kræver mindre slidstyrke, men kræver fremragende overfladefinish for at forhindre, at - stempling af aluminiummetal, stempler ofte med poleret A2 eller belagt værktøjsstål frem for rå D2. Stempling af rustfrit stål er den modsatte yderlighed: Materialet er slibende, arbejds-hærder hurtigt og genererer betydelig varme, hvilket kræver høj-chrom eller høj-hastighedsstål med robuste overfladebelægninger. Mildt og lavt-kulstofstemplet stål falder i midten, hvor D2 klarer langt størstedelen af ​​blanking- og piercingsarbejde uden problemer.

Alternativer til karbid- og pulvermetallurgi

Når produktionsvolumen rykker op i millioner, eller når emnematerialet er særligt slibende, når konventionelle værktøjsstål deres praktiske grænser. Det er her, hårdmetal og pulvermetallurgi (PM) stål kommer ind i billedet.

Wolframcarbidskær tilbyder slidstyrke, der forlænger matricens levetid med 500-1.000 % sammenlignet med traditionelle værktøjsstål i visse applikationer. De udmærker sig ved fin blanking, præcisionsgennemboring af tykke materialer og enhver station, hvor stansen eller matriceåbningen oplever kontinuerlig slibende kontakt. Fangsten er skørhed - hårdmetal kan ikke tolerere sidebelastninger, forskydning eller kraftige stød. Et hårdmetalskær i en dårligt understøttet station vil bryde øjeblikkeligt, hvor D2 simpelthen ville blive slidt.

Pulvermetallurgistål som ASP-60, CPM-10V og Vanadis 4 Extra bygger bro mellem konventionelt værktøjsstål og hårdmetal. PM-fremstillingsprocessen producerer en ekstrem fin, ensartet hårdmetalfordeling i hele stålmatrixen, hvilket eliminerer de store hårdmetalpuljer, der findes i konventionelt støbte kvaliteter. Resultatet er et materiale, der kombinerer næsten-carbid slidstyrke med væsentligt bedre sejhed end solidt hårdmetal. PM-stål er ofte specificeret til progressive matricestationer, der behandler rustfrit stål eller avancerede højstyrkematerialer ved produktionsvolumener, der overstiger en million hits.

Til aluminiumspresseapplikationer, der kører ved meget store volumener, løser PM-stål med polerede og coatede overflader både slitage- og gnidningsproblemerne samtidigt. Den fine mikrostruktur tager en spejlpolering mere ensartet end D2, og belægninger klæber bedre til det glattere underlag og skaber en overflade, der modstår materialeopsamling selv uden kraftig smøring.

Cost vs Die Life Tradeoffs

Forestil dig, at du citerer et job, der kræver 200.000 stemplede aluminiumsdele om året. Giver det mening at specificere M2 skær og hårdmetalknapper på tværs af hver station? Sandsynligvis ikke. A2 med en TiN-belægning håndterer volumen og driftstype til en brøkdel af materiale- og bearbejdningsomkostningerne.

Beslutningsrammen kommer ned til produktionsvolumen tærskler:

• Under 100.000 dele- A2 eller tilsvarende generel-stål. Matricen vil sandsynligvis gå på pension, før slid bliver kritisk, så at betale for premium-kvaliteter spilder budget.
• 100.000 til 1.000.000 dele- D2 eller DC53 til skærestationer; S7 til formningsstationer. Dette er volumenområdet, hvor valg af værktøjsstål begynder at betale sig med reduceret genslibningsfrekvens.
• Over 1.000.000 dele- M2- eller PM-stål til høje-slidstempler, hårdmetalskær til de mest slibende stationer og overfladebelægninger over hele linjen. De højere forudgående omkostninger betaler sig tilbage gennem færre matriceskift, mindre nedetid og mere ensartet delkvalitet på tværs af hele produktionsforløbet.

Omkostningerne afhænger også af bearbejdelighed. Hårdere, mere legeret stål tager længere tid at bearbejde, kræver dyrere wire EDM-tid og kræver strammere kontrol under varmebehandling. En D2-blok koster mere at færdiggøre end en A2-blok af samme størrelse -, ikke kun i råmaterialepris, men i hvert efterfølgende produktionstrin. Når du medregner varmebehandlingsforvrængning, tillæg til færdigslibning og risikoen for revner under hærdning, udvides den sande omkostningsforskel mellem kvaliteter ud over stålfakturaen alene.

Den smarteste tilgang er at blande kvaliteter inden for en enkelt matrice. Brug kun førsteklasses stål, hvor slitage- eller stødkravene berettiger dem - typisk skærestanserne, matriceknapperne og formningsskærene -, mens du bygger den understøttende struktur af billigere plade som AISI 4140 eller 1045 varme-behandlet til 28–32 HRC. Denne strategi holder de samlede værktøjsomkostninger håndterbare, mens ydeevnen koncentreres, hvor den betyder mest.

Stålvalg bestemmer værktøjets potentielle levetid, men at nå dette potentiale afhænger af, hvordan disse stålkomponenter bliver formet, hærdet og færdiggjort. De bearbejdningsprocesser, der omdanner råt værktøjsstål til præcisionsformgeometri - og rækkefølgen, hvori de sker -, bestemmer, om materialet rent faktisk leverer den ydeevne, dets kvalitet lover.

Design af matricen med CAD CAM og simulering

At vælge det rigtige stål er kun værdifuldt, hvis matricegeometrien faktisk producerer en god del. Designfasen er, hvor rå hensigten - en færdig del på en tegning - forvandles til et sæt bearbejdningsinstruktioner, der vil forme hver stansning, matriceblok og formningsskær. Moderne stempelmatricedesign er afhængig af CAD/CAM-software og finite element-simulering for at gøre denne oversættelse præcis, forudsigelig og langt mindre afhængig af prøve-og-fejl i pressen.

Forestil dig, at du prøver at sekvensere tolv formningsstationer i dit hoved, idet du tager højde for materialestræk, tilbagespring-og interferens mellem tilstødende slag. Det er det problem, stemplingsteknologi løser digitalt, før en enkelt blok værktøjsstål bliver spændt fast på en maskine. Workflowet nedenfor skitserer, hvordan professionelle værktøjsrum bevæger sig fra emnegeometri til maskinklare støbemodeller.-

1. Del analyse- Importer den færdige delmodel, og evaluer geometrien for formbarhedsrisici: dybe træk, skarpe radier, tynde vægge og funktioner tæt på kanter.
2. Proces planlægning- Beslut hvilke operationer der er nødvendige (gennemboring, indhak, formning, trimning, prægning), og tildel dem til kategorier baseret på rækkefølgebegrænsninger.
3. Strip layout udvikling- Bestem delens orientering, stigningsafstand, bærertype og materialeudnyttelse på spolestrimlen.
4. Stationssekvensering- Tildel hver operation til en specifik station, afbalancerer kræfterne på tværs af formen og respekter formning-før-reglerne for trimning.
5. Fjederkompensation-- Juster formgivningsværktøjets geometri for at over-bøje eller over-forme funktioner, så delen slapper af i sin tilsigtede form efter aflæsning.
6. Interferens og bevægelseskontrol- Bekræft, at ingen slag, strippere, løftere eller formede funktioner kolliderer under pressecyklussen.
7. CAE simulering- Kør formbarhedsanalyse for at forudsige udtynding, rynkning, spaltning og spring-tilbage, før enhver bearbejdning begynder.
8. Design iteration- Revider stationsgeometri og strimmellayout baseret på simuleringsresultater, indtil alle formningsstationer opfylder acceptkriterier.
9. Endelig udgivelse af formmodel- Generer komplet 3D-matricesamling med tolerancer, materialeforklaringer og CAM-klar bearbejdningsgeometri.

Strip Layout og Station Sequencing

Strip layout er den plan, der dikterer, hvordan spolematerialet bevæger sig gennem matricen. Hver beslutning her - delorientering i forhold til kornretning, stigningsafstand mellem stationer, bærerbredde og skrotbrodimensioner - påvirker direkte materialeudnyttelse, kraftbalance og delkvalitet over millioner af cyklusser.

Et praktisk designtip til stempling af metalplader: orienter delen, så bøjningen sker vinkelret på rulleretningen, når det er muligt. Bøjning med kornet skaber større risiko for revner, især i materialer med høj-styrke. Rotation af delen selv 45 grader i forhold til båndfremføringsretningen kan forbedre bøjningsduktiliteten betydeligt, selvom det kan reducere materialeudnyttelsen med nogle få procentpoint.

Stationssekvensering følger en generel logik om, at gennemboring og indhakning sker tidligt - mens strimlen stadig er flad og formstabil - efterfulgt af formnings- og bøjningsoperationer i de midterste stationer med endelig trimning og afskæring i enden. Denne rækkefølge forhindrer dannede træk i at forvrænge tidligere gennemborede huller og holder strimlen flad nok til, at piloter kan registrere nøjagtigt.

Kraftbalancering på tværs af stationer betyder mere, end de fleste ingeniører er klar over. Hvis alle tunge blanking-operationer samler sig på den ene side af matricen, vrider den resulterende off{1}}centerbelastning pressestempelet og forårsager ujævnt slid på styrekomponenterne. Godt design til stansning af metal fordeler skære- og formningskræfter symmetrisk rundt om matricens midterlinje eller introducerer tomgangsstationer for at udjævne belastningsvejen.

Moderne die design software, somLogopress DieDesign og lignende CAD platforme, automatiserer meget af dette layoutarbejde. Designere kan teste flere strimmelkonfigurationer digitalt, sammenligne materialeudnyttelsesprocenter og visualisere, hvordan strimlen opfører sig, når den føres gennem værktøjet -, alt sammen før de forpligter sig til et endeligt arrangement.

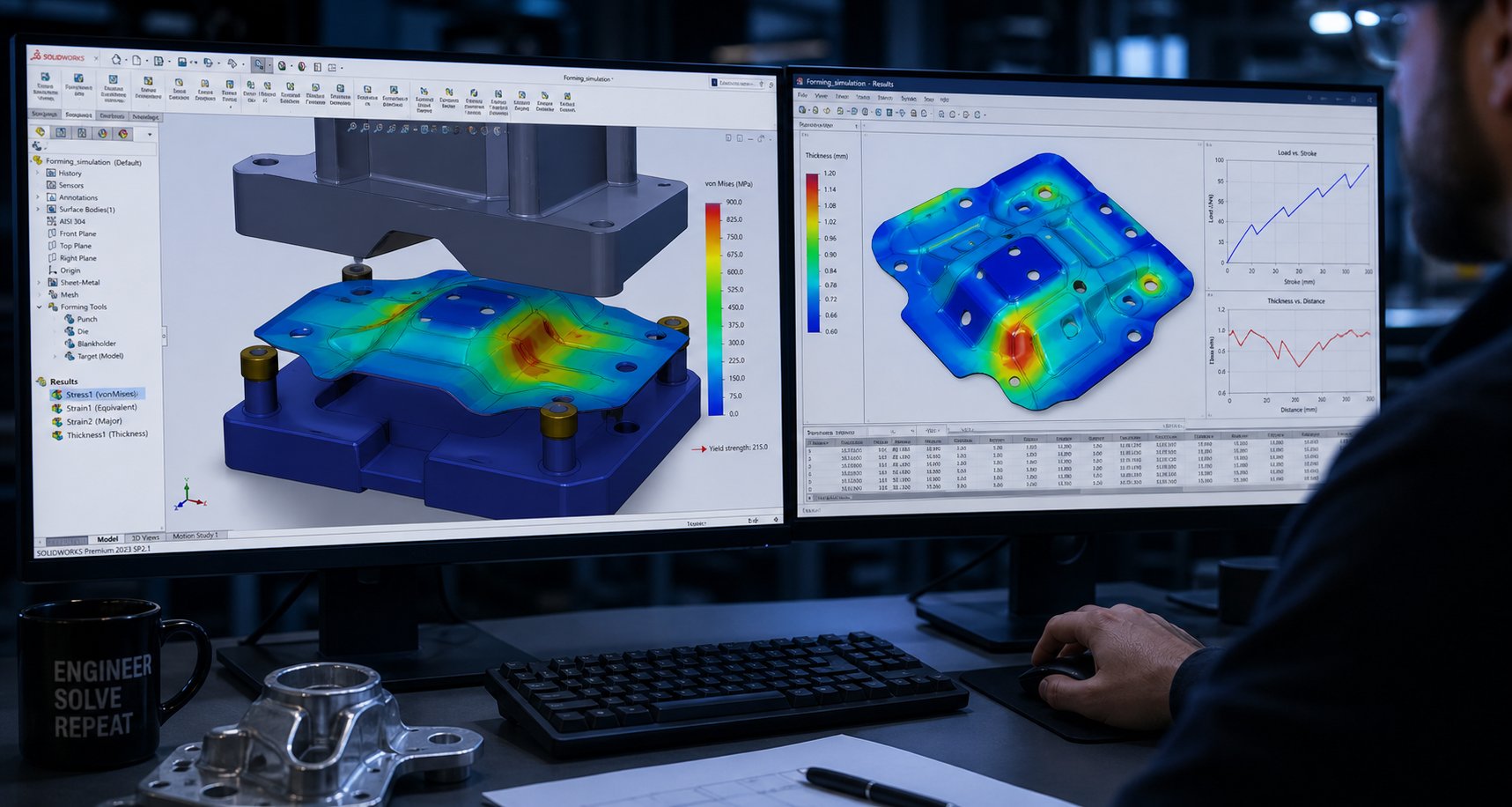

CAE-simulering for formbarhed og spring-tilbage

Lyder det komplekst? Det er -, og den kompleksitet er præcis grunden til, at CAE-simulering er blevet u-omsættelig i professionelt stemplingsdesign. Finite element-analyse forudsiger, hvad der vil ske med pladen på hver station: hvor det vil fortyndes for meget, hvor der vil dannes rynker på grund af trykspænding, hvor spaltninger vil begynde, og hvor meget delen vil springe tilbage, efter at værktøjet har frigivet det.

Forudsigelse-tilbage alene retfærdiggør investeringen i simulering. Når metalpladen bøjes, bevirker elastisk genopretning, at materialet delvist løsner sig, efter at stansen trækker sig tilbage. Mængden afhænger af materialestyrke, bøjningsradius og tykkelse - og for avanceret høj-styrkestål kan afvigelsen overstige flere grader. Somforskning i kinematiske hærdningsmodellerhar vist, at nøjagtig fjeder-tilbageforudsigelse kræver spændings-kompressionsdata og aflæsningsmodulmålinger, der rækker langt ud over grundlæggende materialekort. Uden disse data afviger simuleringsresultaterne væsentligt fra virkeligheden på butiks-gulvet.

Det praktiske udbytte er betydeligt. Hver fysisk prøve-iteration på en progressiv matrice kan koste $5.000 til $25.000 i pressetid, målearbejde og ombearbejdning. At fange et udtyndingsproblem eller en rynketilstand digitalt -, før matriceblokken overhovedet er ruet ud -, eliminerer disse gentagelser. Progressive værktøjssimuleringsværktøjer som ProgSim fungerer som virtuelle prøvepresser, der giver formbarhedsresultater, herunder automatisk udvikling af emner og pude-kraftoptimering gennem hele pressecyklussen.

Professionelle matriceproducenter kan lideYICHENIntegrer gennemførlighedsanalyse og CAE-simulering direkte i designfasen, valider formbarhed og fjeder-tilbage-kompensation, før du forpligter dig til bearbejdning. Denne komplette-service-workflow - fra simulering til værktøjsproduktion - repræsenterer, hvad læserne bør forvente af en specialistpartner, når de vurderer, om de skal bygge-hus eller outsource design-til-afprøvningsprocessen.

Et af de bedste stemplingsdesigntip til ingeniører, der er nye inden for simulering: Start med en et-trins gennemførlighedsanalyse, før du kører en fuld inkrementel simulering. Et--løsere gør den færdige del flad tilbage til en tomhed på få sekunder, hvilket fremhæver områder, der giver anledning til bekymring. Hvis resultaterne i et-trin ser acceptable ud, skal du fortsætte til den beregningsmæssigt tungere inkrementelle analyse, der modellerer hver station i rækkefølge. Denne to-tilgang sparer timers løsertid på dele, der tydeligt fungerer - og markerer problematisk geometri, før du investerer dage i detaljeret stationsdesign.

Fra digital model til maskine-klare programmer

Når simulering bekræfter, at alle stationer producerer acceptable resultater, skifter formmodellen fra et designværktøj til et produktionsdokument. CAM-programmering udtrækker bearbejdningsgeometrien direkte fra 3D-matricemodellen - CNC-værktøjsbaner til fræsning af matriceblokke, tråd-EDM-profiler til stanse- og matriceåbninger og slibedimensioner til planhed og parallelitetsspecifikationer.

Denne digitale tråd er vigtig, fordi den eliminerer fortolkningsfejl. Den samme model, der blev simuleret for formbarhed, genererer G--koden, der skærer stålet. Der er ikke noget manuelt oversættelsestrin, hvor en programmør gen-opretter geometri fra et 2D-print. Dimensioner, tolerancer og krav til overfladefinish strømmer direkte fra den validerede designmodel til maskininstruktionerne.

En metalstemplingsprototype, der kører - ofte 50 til 200 stykker - følger typisk den første komplette build for at validere, at fysiske dele matcher simuleringsforudsigelser. Uoverensstemmelser mellem simulering og virkelighed feeds tilbage i modellen, raffinering af materialeparametre og randbetingelser for fremtidige projekter. Over tid strammer denne feedback-loop sammenhængen mellem digitale forudsigelser og presse-gulvresultater, hvilket gør hvert efterfølgende matriceprojekt hurtigere og mere forudsigeligt.

Præcisionen af ​​denne digitale-til-fysiske oversættelse afhænger i høj grad af de bearbejdningsprocesser, der bruges til at skære, forme og færdiggøre matricekomponenterne. CNC-fræsning, tråd-EDM og præcisionsslibning spiller hver især en specifik rolle - og forståelsen af, hvilken proces der håndterer hvilken funktion, forklarer, hvorfor moderne matricefremstilling giver resultater, som manuelle metoder aldrig kunne.

Bearbejdning og fremstilling af matricekomponenter

En valideret CAD-model og en blok af hærdet værktøjsstål sidder i hver sin ende af et produktionsgab. At lukke det mellemrum - at omdanne digital geometri til fysisk stemplingsværktøj - kræver en specifik sekvens af bearbejdningsoperationer, hver valgt efter det, den er bedst til. Ingen enkelt proces håndterer hver funktion. CNC-fræsning skrubber hulrum og profiler. Wire EDM skærer stanse- og matriceåbninger til mikron-nøjagtighed. Overfladeslibning giver den planhed, der holder pladerne parallelle under belastning. Tilsammen definerer disse processer moderne stansefremstilling og adskiller professionelt metalværktøj og matricearbejde fra værkstedsimprovisation.

Her er den typiske bearbejdningssekvens for opbygning af en komplet matricekonstruktion:

1. Grov CNC fræsning- Fjern bulkmateriale fra matriceblokke, stanseplader og skosamlinger inden for 0,5-1,0 mm fra de endelige dimensioner.
2. Afstressende- Termisk afspænding af resterende bearbejdningsspændinger før færdiggørelse af operationer for at forhindre vridning senere.
3. Halv-finish CNC fræsning- Bring hulrumsprofiler, lommer og monteringsfunktioner tættere på den endelige geometri, og efterlad 0,1-0,2 mm til slibning eller EDM.
4. Tråd EDM- Skær stanseprofiler, matriceåbninger og tæt-tolerance gennem-funktioner til endelige mål.
5. Synke EDM- Dann komplekse 3D-hulrum, ribber og blinde funktioner, som ledninger ikke kan nå.
6. Overfladeslibning- Opnå fladhed og parallelitet på alle parringsoverflader (sko, bagplader, afstrygerplader).
7. Jigslibning eller koordinatslibning- Afslut præcisionsboringer til styrestifter, dyvelhuller og lokaliseringsfunktioner.
8. Polering og bænkarbejde- Bland overgange, bryd skarpe kanter, og afslut dannelse af overflader til de nødvendige Ra-værdier.

CNC fræsning af blokke og plader

CNC-fræsning håndterer størstedelen af ​​materialefjernelse ved fremstilling af stanseværktøj og matrice. Maskiner med tre-akser udgraver hulrum i formblok, lommerelieffer og pladekonturer fra solide værktøjsstålblokke. Til komplekse 3D-formende overflader - tegnestempler, knastdrivere og konturformede matriceindsatser - fem-fræsning når underskæringer og sammensatte vinkler i en enkelt opsætning, hvilket eliminerer flere armaturer og de justeringsfejl, der følger med dem.

Det, der gør CNC-fræsning uundværlig til metalstempling, er repeterbarhed. En programmeret værktøjsbane producerer identisk geometri på hver matriceblok, den berører -, uanset om du skærer et hulrum eller tyve erstatningsskær i løbet af værktøjets levetid. IfølgeXometrys bearbejdningsressourcer, typisk industriel CNC-fræsning opnår tolerancer på ±0,01 til ±0,05 mm afhængigt af maskinens kapacitet og opsætningsforhold. For matricekomponenter holder butikkerne rutinemæssigt ±0,02 mm på fræsede profiler, med strammere funktioner tilbage til EDM.

Tilspændingshastigheder og skærestrategier adskiller sig markant mellem skrub- og sletbearbejdning. Skrubbebearbejdning prioriterer materialefjernelseshastighed - høj-fremføringsfladefræsere og trochoidale værktøjsbaner renser stål hurtigt, mens de håndterer varme og værktøjsbelastning. Efterbehandlinger bruger mindre kugle-ende eller hjørne-radiuskærere ved reducerede trin-over for at opnå kammuslinghøjder under 5 mikron på formende overflader. Den overflade, der efterlades af færdigmøllen, går ofte direkte til polering til formningsstationer eller til slibning til flade referenceoverflader.

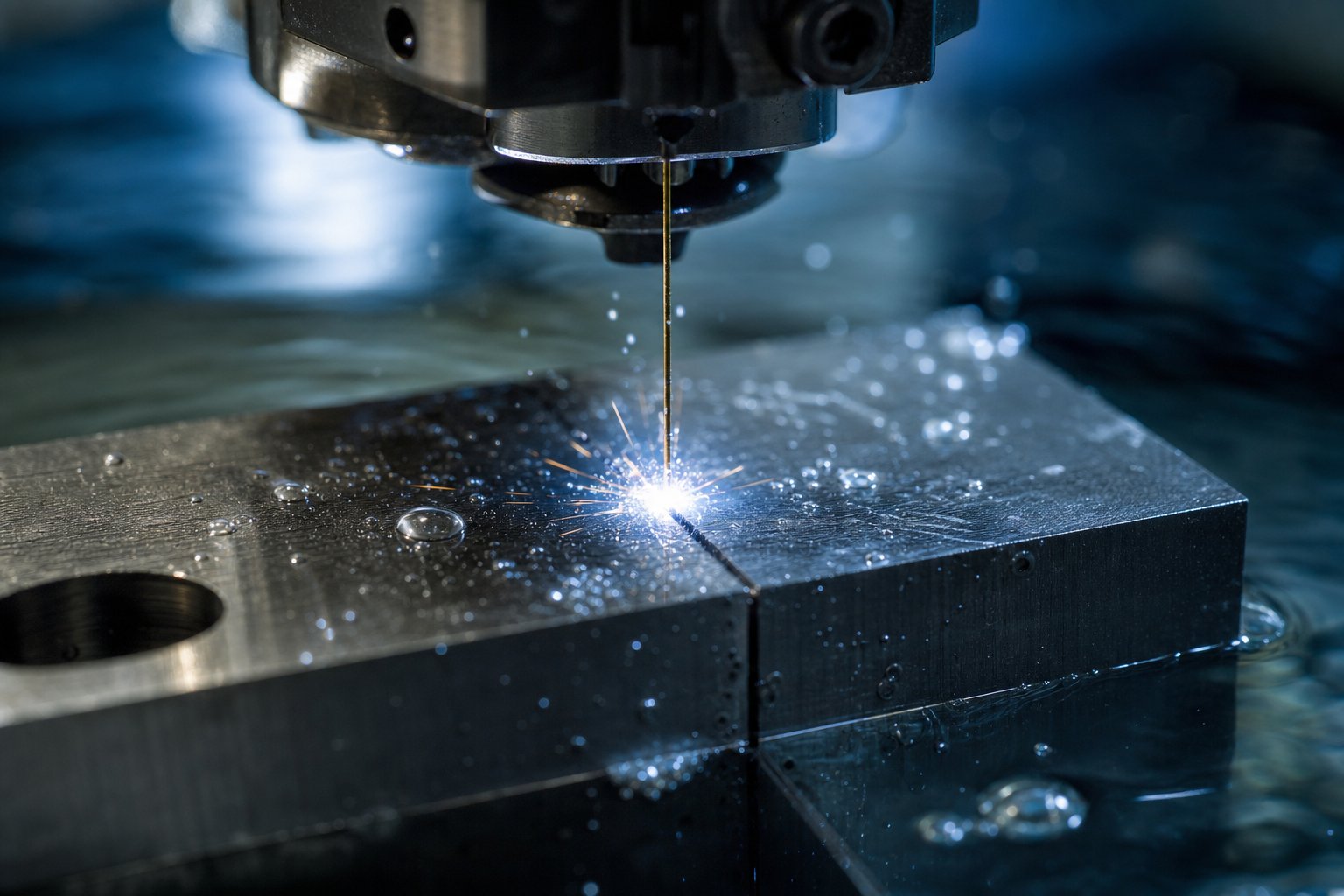

Wire EDM til Punch and Die Profiler

Når tolerancer falder til under, hvad fræsning pålideligt kan holde - typisk under ±0,01 mm -, overtager wire EDM. Denne proces bruger en tynd messingtråd (normalt 0,20-0,25 mm diameter) som en elektrode, der skærer gennem hærdet stål med elektriske udladninger i stedet for mekanisk kraft. Fordi der ikke er nogen fysisk kontakt mellem værktøjet og arbejdsemnet, introducerer wire EDM nul skærekraft og derfor ingen afbøjning eller forvrængning.

I værktøjs- og matriceprægningsapplikationer håndterer wire EDM de funktioner, der definerer delens kvalitet: matriceknapåbninger, stansespidsprofiler og spalteaflastningstilspidsninger. Processen skærer gennem fuldt hærdet stål (60+ HRC) lige så let som udglødet materiale -, en kritisk fordel, da mange matricekomponenter bliver bearbejdet efter varmebehandling, når konventionelle fræsere har det svært.

Wire EDM opnår tolerancer så snævre som ±0,005 mm på profilsnit, med overfladefinish, der når Ra 0,2 µm efter flere skim-pass. En sammenligning fra RapidDirects EDM-guide bemærker, at wire-EDM kan opretholde præcisionen omkring 0,0001 tommer (ca. 0,0025 mm), hvilket gør det til den foretrukne proces for funktioner, hvor frigang fra stanse-til-matrice skal holdes inden for et par mikrometer pr. side.

Sinker EDM komplementerer wire EDM ved at håndtere funktioner, som en ledning ikke kan få adgang til - blinde hulrum, komplekse 3D-former og indvendige hjørner med radier, der er mindre end ledningsdiameteren. Ved stansebearbejdning optræder sinker EDM oftest i formning af skær med sammensatte-buede overflader eller i prægningsstationer, hvor en tre-dimensionel elektrode skal kopiere detaljeret geometri til hærdet stål. Afvejningen er hastighed: sinker EDM kører betydeligt langsommere end ledninger og kræver en brugerdefineret elektrode (typisk bearbejdet af grafit eller kobber) for hvert unikt hulrum.

Slibning til endelige tolerancer

Hver plade i en stanseform - øverste sko, nederste sko, bagplade, afstrygerplade - skal være flad og parallel i en grad, som fræsning alene ikke kan garantere. Overfladeslibning fjerner de sidste par hundrededele af en millimeter fra disse overflader, hvilket opnår fladhedstolerancer så tætte som 0,005 mm over en hel plade og parallelitet inden for 0,01 mm mellem modstående flader. SomAB Precision Grinding noter, opretholdelse af disse geometriske tolerancer kræver CNC-kontrollerede slibemaskiner med sub-mikron nøjagtighed og regelmæssig hjulbehandling for at bevare dimensionskonsistensen.

Kravene til overfladefinish varierer efter funktion. Dyseåbninger og formende overflader -, hvor metalplader glider under tryk - har brug for fine finish i området Ra 0,2 til 0,8 µm for at reducere modstand, forhindre gnidning og minimere opsamling af emnemateriale. Ikke-funktionelle overflader som monteringspuder og fjederlommer behøver kun referenceplanhed og kan tolerere Ra-værdier på 1,6 µm eller mere ru.

Jigslibning håndterer præcisionsboringerne, der lokaliserer styrestifter, dyvler og justeringsfunktioner. Disse huller skal bibeholde positionsnøjagtighed inden for 0,005 mm og rundhed inden for 0,002 mm for at sikre repeterbar øvre-til-nedre justering over millioner af trykslag. Koordinatslibemaskiner interpolerer cirkulære baner med diamant- eller CBN-hjul, hvilket producerer boringsgeometri, der presser-til stifter og bøsninger, der sætter sig ind i uden frigang eller slingre.

Afhængigheden af ​​industriel metalstempling - CNC, EDM og præcisionsslibning - er det, der adskiller professionel matricekonstruktion fra forenklede fremgangsmåder. Manuel tilpasning med filer og håndsten kan give en brugbar prototype, men den kan ikke levere den geometriske nøjagtighed eller overfladekonsistens, som produktionen dør efterspørger. Et professionelt metalværktøj og matriceværksted sekvenserer disse processer, så hver operation bygger på præcisionen fra den foregående, og kulminerer med komponenter, der samles med minimal håndjustering.

Bearbejdning bringer hver komponent til sin endelige form, men stålet er stadig i en relativt blød tilstand til meget af dette arbejde. Hvad der derefter sker - hærdning, temperering og overfladebehandling - låser den geometri permanent og bestemmer, hvor godt matricen modstår slid, når den begynder at absorbere det gentagne stød fra produktionsstempling.

Procedurer for varmebehandling og overfladebehandling

Maskinbearbejdede matricekomponenter ser færdige ud - profiler er skåret, overflader er slebet, boringer er placeret -, men stålet er stadig relativt blødt på dette stadium. De fleste værktøjsstål sendes i udglødet tilstand omkring 20 HRC, hvilket er let at skære, men langtfra hårdt nok til at overleve produktionsstempling. Varmebehandling bygger bro over det mellemrum og omdanner blød ferrit til den hårde martensitstruktur, der modstår slid, deformation og træthed gennem millioner af pressecyklusser. IfølgeØstligt Værktøj & Stempling, varmebehandling tegner sig typisk for mindre end 10 % af et værktøjs samlede omkostninger, men kan dog være den vigtigste enkeltfaktor til at bestemme dets ydeevne.

Processen er ikke tilgivende. Spring et trin over, skynd dig med afkølingen, eller vælg den forkerte tempereringstemperatur, og du ender med revnede slag, skæve stanseblokke eller stålstemplingsmatricer, der slides på en brøkdel af deres forventede levetid. Her er, hvordan hver fase fungerer, og hvorfor præcisionsstempling kræver streng kontrol på hvert trin.

Hærdnings- og hærdningssekvenser for værktøjsstål

Varmebehandlingsværktøjsstål følger en fast sekvens: forvarmning, austenitisering, bratkøling og anløbning. Hvert trin udløser en specifik metallurgisk transformation, som det næste trin afhænger af.

Forvarmningbringer stålet gradvist til en mellemtemperatur - typisk 1200 til 1250 grader F (649 til 677 grader ) for D2 - før den sidste rampe til hærdningstemperatur. Værktøjsstål har lav varmeledningsevne, så at hoppe direkte til 1850 grader F risikerer termisk chok. Hvis overfladen opvarmes meget hurtigere end kernen, opbygges indre spændinger, indtil delen revner. Forvarmning udligner tværsnittet{10} og lader transformationen til austenit ske ensartet.

Austenitiserendeopløser legerede carbider i stålmatrixen. For D2 er det typiske område 1795 til 1875 grader F (980 til 1025 grader ) med en iblødsætningstid på 45 til 60 minutter pr. tomme tykkelse. For lav temperatur efterlader karbider uopløste og hårdhed lav. For høj fremmer kornforgrovning og overdreven tilbageholdt austenit.

Slukningkøler austenitten hurtigt nok til at danne martensit. D2 og A2 er luft-hærdende stål. - kontrolleret luftkøling eller gasslukning er tilstrækkeligt og producerer mindre forvrængning end olie- eller vandslukning. Lavere-legeringskvaliteter som S7 kan kræve mere aggressiv afkøling. Stålet skal nå ca. 125 til 150 grader F, før anløbning begynder.

Tempereringlindrer den ekstreme indre stress af friskdannet martensit. Som-quenched kan D2 nå 64 HRC, men er farligt skør. Dobbelt temperering ved 900 til 960 grader F (480 til 515 grader) bringer hårdheden til praktiske 58 til 60 HRC, mens den forbedrer sejhed og dimensionsstabilitet. Tredobbelt temperering anbefales til høje-legeringskvaliteter, eller når maksimal kontrol af tilbageholdt austenit er kritisk - D2 i præcisionsformpresseapplikationer modtager ofte tre tempereringscyklusser, fordi dets høje kromindhold fanger restaustenit, der kun konverteres ved efterfølgende afkøling. Hver cyklus skal omfatte fuldstændig afkøling til stuetemperatur, før den næste temperering begynder.

A2 opfører sig anderledes. Dets lavere legeringsindhold betyder mindre tilbageholdt austenit efter bratkøling, hvilket betyder mere forudsigelig størrelsesændring og bedre dimensionsstabilitet end D2. For butikker, der har brug for stram geometrisk kontrol uden efter-hærdende overraskelser, er A2 det sikreste valg -, det kræver mindre aggressiv kryogen intervention og reagerer godt på standard dobbelthærdning.

Håndtering af dimensionsændringer efter varmebehandling

Hvert værktøjsstål vokser under hærdning. Den strukturelle transformation fra austenit til martensit involverer en volumenforøgelse - typisk 0,0005 til 0,002 tommer pr. tomme af den oprindelige længde, afhængigt af kvalitet, austenitiseringstemperatur og bratkølingsmetode. Dette er grunden til, at færdigslibning sker efter varmebehandling, ikke før. Slibning af en komponent til endelig tolerance i blød tilstand og derefter hærdning af den garanterer, at delen bliver overdimensioneret og forvrænget, når den kommer ud af ovnen.

Den praktiske arbejdsgang sekvenserer bearbejdning og varmebehandling som denne: ru maskine i udglødet tilstand, spændingsaflastning, semi-finish maskine, der forlader slibemateriale (typisk 0,1 til 0,25 mm pr. overflade), hærder og hærder, derefter færdigslibning til endelige dimensioner. Denne sekvens sikrer, at enhver kritisk tolerance - matriceåbningsstørrelse, stanseprofil, fladhed, parallelitet - bliver etableret på den hærdede del, hvor den forbliver i drift.

Kryogenbehandling tilføjer endnu et værktøj til at kontrollere tilbageholdt austenit. Køling af hærdet stål ned til ca. -196 grader tvinger restaustenit til at transformere, hvilket forbedrer dimensionsstabiliteten i drift og forhindrer uventet vækst over tid. For højpræcisions-metalprægematricer, der skal holde tolerancer på tværs af års produktion, reducerer kryogenbehandling mellem tempereringscyklusser risikoen for gradvis størrelsesdrift, der kaster frigange ud af spec.

Design-induceret revnedannelse er en anden fare. Skarpe indvendige hjørner, blinde huller og pludselige snitændringer koncentrerer termisk belastning under bratkøling. Værktøjsingeniører skal designe matricekomponenter med varmebehandling i tankerne - ved at tilføje generøse radier, undgå drastiske tykkelsesovergange og orientere funktioner for at fremme ensartet køling.

Overfladebelægninger, der forlænger matricens levetid

Varme-behandlet værktøjsstål giver hårdhedsgrundlaget, men overfladebelægninger tilføjer et sidste lag af beskyttelse, der dramatisk forlænger levetiden -, især til stansning af værktøjsmateriale, der løber mod slibende eller vedhæftende-emnemetaller. ENundersøgelse offentliggjort i Micromachinesdemonstreret, at TiAlN PVD-belægning på D2-stansematricer øgede rekonditioneringsintervallerne fra 80.000 cyklusser til anslået 500.000 cyklusser - en levetidsforøgelse på over 500 %.

Belægningsvalget afhænger af emnematerialet og den dominerende slidmekanisme:

• TiN (Titanium Nitride)- Generel-belægning til prægning af kulstofstål og koldvalsede stålprægninger. Hårdhed omkring 2.300 HV. Reducerer klæbende slid og giver en guldoverflade med lav-friktion. Bedst til blanking og gennemboring af blødt stål ved moderate volumener.
• TiCN (Titanium Carbonitrid)- Højere hårdhed end TiN (ca. 3.000 HV) med bedre slidstyrke. Passer til rustfri stempling og arbejdsemnematerialer med højere-styrke, hvor glidende slid dominerer.
• TiAlN (Titanium Aluminium Nitride)- Fremragende ydeevne ved forhøjede temperaturer på grund af dannelse af aluminiumoxid på overfladen under brug. PVD-undersøgelsen citeret ovenfor målte en friktionskoefficient på kun 0,18 for TiAlN mod 0,74 for ubelagt stål mod blik. Ideel til høj-drift og metalstempling i rustfrit stål, hvor varmeopbygning fremskynder slid.
• Nitrering- En diffusionsproces, der hærder overfladelaget til 65-70 HRC uden at tilføje en diskret belægning. Skaber en hård sag på 0,1 til 0,3 mm dyb. Fungerer godt til formnings- og bukkestationer, hvor belægningsvedhæftning under deformationsbelastning er et problem.
• Hård forkromning- Lav friktion og fremragende frigørelsesegenskaber gør krom ideel til at tegne matricer, hvor metalplader skal glide jævnt over store radier uden at gnave. Almindeligvis specificeret til rustfri stempling og aluminiumstegning.

En teknisk detalje, der slår mindre erfarne butikker i øjnene: anløbningstemperaturen på basisstålet skal overstige belægningsudfældningstemperaturen. PVD-belægninger aflejres ved ca. 400 til 500 grader. Hvis matricen blev hærdet under dette område, vil selve belægningsprocessen over-temperere underlaget, blødgøre det og ødelægge den hårdhed, du har arbejdet så hårdt for at opnå. For D2 dobbelt-tempereret ved 480 til 515 grader er standard PVD-aflejringstemperaturer kompatible -, men dette skal verificeres, før dele sendes til coateren.

Overfladebehandling er det sidste trin inden montering. Med hærdede, slebne og coatede komponenter i hånden er matricen klar til at blive boltet sammen til dens første prøvekørsel på pressen -, hvor det virkelige bevis på hvert materialevalg, hver tolerance og hver varmebehandlingsbeslutning afslører sig i kvaliteten af ​​de prægede dele, den producerer.

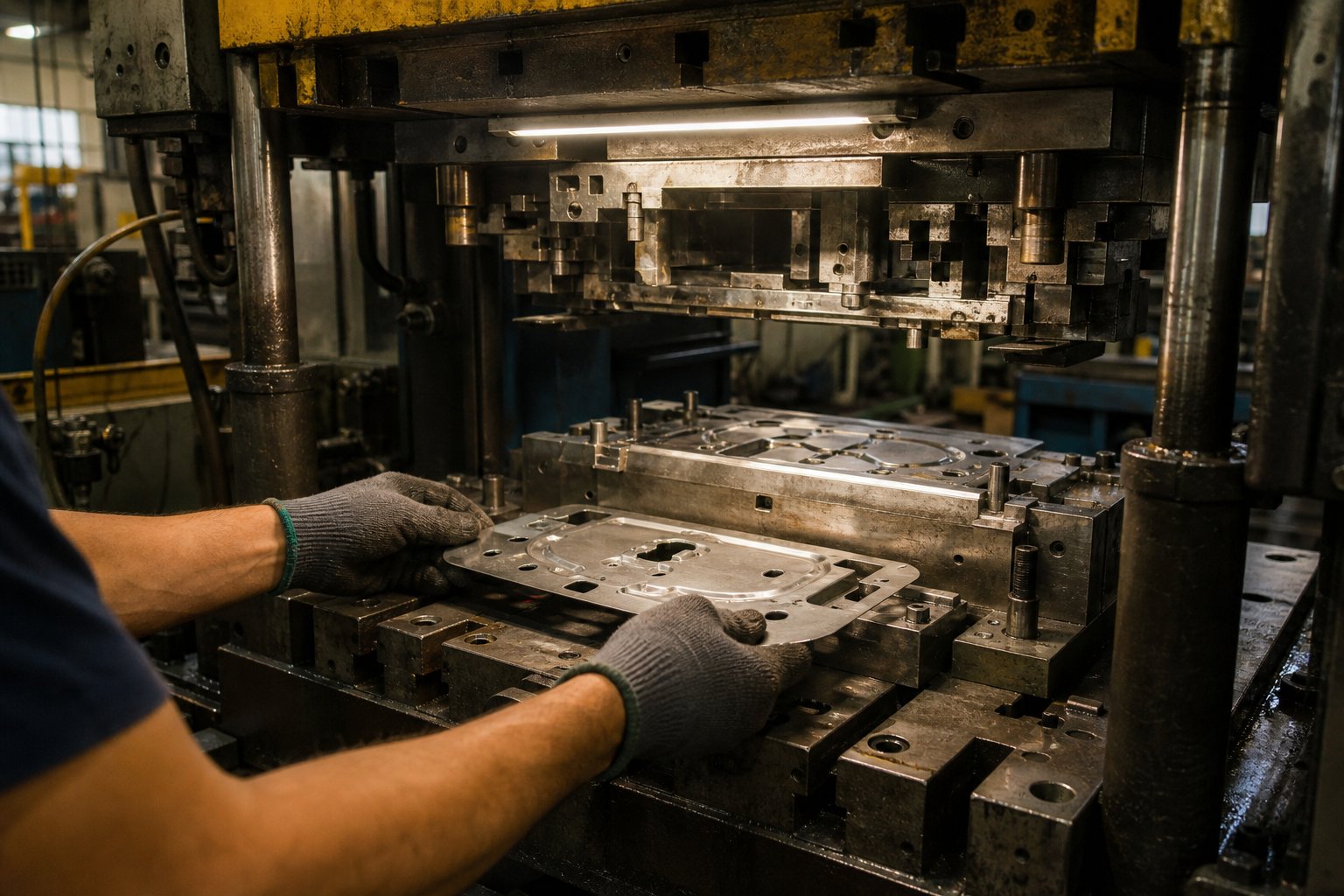

Afprøvning og fejlfinding efter montering

Enhver designantagelse, materialevalg og bearbejdningstolerance bliver testet i det øjeblik en matrice lukker inde i en stansemaskine for første gang. Afprøvning er det sted, hvor teori møder metal -, og hvor problemer, som ingen fuldstændig forudsagt simulering viser sig i form af grater, spalter, rynker eller dele, der nægter at holde dimension. Det er også den fase, der oftest overskygges i-fremstilling af litteratur, på trods af at det er den dyreste og mest tids-følsomme fase i ethvert værktøjsprojekt.

Hvordan fungerer en stemplingspresse under forsøg? På samme måde som det fungerer i produktionen - sænker stemplet, den øvre matrice lukker på den nedre, der påføres kraft, og materialet deformeres eller skæres - men med reduceret hastighed og med omhyggelig observation mellem hvert slag. Målet er at bringe formen fra "første kontakt" til "produktion-klar" med så få gentagelser som muligt.

Opsætning af matricen til de første prøvekørsler

Inden pressen cykler én gang, afgør opsætningen, om prøven forløber glat eller bekæmper tilpasningsproblemer fra starten. Her er den rækkefølge, som erfarne værktøjsmagere følger, når de læsser en matrice på en matrice til den første kørsel:

1. Trykvalg og tonnagebekræftelse- Bekræft, at pressen har tilstrækkelig tonnage (typisk 20-30 % over den beregnede skære- og formekraft), tilstrækkelig lukkehøjde og et lejeområde, der understøtter det fulde fodaftryk uden udhæng.
2. Matricebelastning og fastspænding- Løft matricen op på presselejet ved hjælp af kran eller bolster, centrer den under stemplet, og bolt den nederste sko sikkert. Spænd den øverste sko fast til stemplet med T-slidsbolte eller hydrauliske klemmer.
3. Lukke højdejustering- Indstil tryklukningshøjden, så matricen lukker til sin beregnede position uden at gå i bund. Brug følemålere eller måleskiver mellem de øverste og nederste sko i alle fire hjørner for at bekræfte ensartet lukning.
4. Shimming og justering kontrol- Anbring et blødt materiale som messing mellemlæg mellem stansefladerne og matriceåbningerne, og træk derefter pressen gennem et langsomt slag. Aftryksmønsteret afslører, om justeringen er ensartet eller skæv. Ujævne aftryk indikerer, at matricen skal slibes under den ene side, eller at styrestiftens forspænding kræver justering.
5. Opsætning af fodersystem- For progressive matricer skal du føre spolemasse gennem føderen og indstille pilotudløsningstiming, fremføringslængde og sløjfekontrol. Kontroller, at piloterne går i indgreb uden at trække eller bøje strimlen.
6. Første slag ved nedsat hastighed- Kør pressen i enkelt-tilstand med reduceret tonnage. Inspicer det første stykke visuelt, før du fortsætter til på hinanden følgende hits.

Shimming-trinnet fortjener ekstra opmærksomhed. Selv med præcisions-slebne matricesko og styrestolper, der holdes til mikron, introducerer selve pressen variablerne - ramparallelisme, forstærker afbøjning under belastning og termisk vækst under opvarmning-, bidrager alle til justeringsafvigelse. Shimming kompenserer for den kombinerede stak-op af presse- og matricetolerancer, som ingen mængde bænk kan eliminere.

Måling og evaluering af stemplede dele

Efter de første par hits producerer synlige dele, begynder målingen med det samme. Du leder ikke efter perfektion på dette stadium - du identificerer, hvilke stationer der fungerer korrekt, og hvilke der skal justeres. En systematisk evaluering fanger problemer tidligt, før de forværres på tværs af efterfølgende stationer.

For hver metalstemplet del, der kommer ud af prøvepressen, skal du evaluere ud fra disse kriterier:

• Burr højde- Mål med et mikrometer eller optisk komparator. Acceptabel grathøjde til de fleste applikationer er under 10 % af materialetykkelsen. Grater, der overstiger denne tærskel, indikerer problemer med frigang eller justering.
• Dimensionsnøjagtighed- Tjek hulpositioner, kantafstande, bøjningsvinkler og overordnet profil i forhold til delprintet ved hjælp af CMM, højdemålere eller optiske målesystemer.
• Overfladetilstand- Inspicer for ridser, gnidninger, formmærker eller materialeopsamling på formede overflader. Disse indikerer smøreproblemer eller utilstrækkelig overfladefinish.
• Spring-tilbage afvigelse- Mål bøjningsvinkler og sammenlign med nominelle. Registrer afvigelsens størrelse og retning for at bestemme, hvor meget overbøjningskorrektion der er nødvendig.
• Materiale udtynding- Til træk- og strækoperationer skal du måle vægtykkelsen på kritiske punkter. Udtynding ud over 20-25 % af den oprindelige tykkelse signalerer en risiko for spaltning i produktionen.
• Fladhed og twist- Placer dele på en overfladeplade for at tjekke for bue, snoning eller olie-dåse, der udvikler sig, efter at delen forlader matricen.

Erfarne matriceproducenter kører fem til ti på hinanden følgende dele og sammenligner mål på tværs af sættet. En enkelt del kan se acceptabel ud ved en tilfældighed, men variation over en kort periode afslører ustabilitet - en formende station, der driver, en pilot, der ikke lokaliserer konsekvent, eller en stripper, der frigiver ujævnt.

Trykstempling ved produktionshastighed introducerer yderligere variabler, som prøveversionen med lav-hastighed ikke kan kopiere. Termisk ekspansion, dynamisk afbøjning og båndfremføringsadfærd ændres alle ved fuld hastighed. De fleste prøvetidsplaner inkluderer en gradvis hastighedsrampe -, der starter ved 10-20 slag i minuttet under de første hits, stigende til 50 %, derefter 75 % og til sidst fuld produktionshastighed – med målekontrolpunkter på hvert trin.

Fejlfinding af almindelige matriceproblemer

Selv godt-designede dyser producerer sjældent perfekte dele ved det første hit. Prøvning er grundlæggende en fejlfindingsøvelse, og at kende sammenhængen mellem symptomer og grundlæggende årsager sparer dages prøvelse-og-fejl. Tabellen nedenfor dækker de hyppigste problemer, der opstår under prøveafprøvning af frimærketryk, og de rettelser, der løser dem.

Snegletræk, som nævnt iFabricatorens dækning af skæreproblemer, er et af de mest vedvarende problemer ved piercingoperationer. Når en snegl kører tilbage op med stansen, kan den lande på strimmeloverfladen og blive stemplet ind i den næste del -, hvilket skaber en hævet defekt, der ødelægger stykket og potentielt beskadiger terningen. Rettelsen involverer ofte ændring af matriceknappens geometri: udskiftning af trin-reliefknapper med tilspidsede matricer, der opretholder positiv slug-kontrol, eller tilføjelse af vinkelforskydning til stansefladen for at bryde vakuum.

Hver rettelse under prøven skal dokumenteres sammen med de måledata, der foranledigede den. Denne registrering bliver uvurderlig senere - både til reproduktion af opsætningen efter vedligeholdelse og til at forfine designet af fremtidige matricer, der kører lignende materialer og geometrier.

Tidsplaner for vedligeholdelse og omslibning

Prøven slutter, når matricen konsekvent producerer dele inden for specifikationen ved produktionshastighed. Men arbejdet stopper ikke der. En stansemaskine, der kører med 100 til 400 slag i minuttet, udsætter matricen for ubarmhjertig cyklisk belastning, og selv de hårdeste værktøjsstål nedbrydes over tid. At etablere en vedligeholdelseskadence før produktionen begynder - i stedet for at reagere på kvalitetsfejl - er det, der adskiller butikker, der rammer målets levetid, fra dem, der kæmper med konstant uplanlagt nedetid.

En praktisk vedligeholdelsesplan følger en opdelt struktur baseret på antal produktionsslag og målbare kvalitetsindikatorer:

• Hvert skift- Visuel inspektion for revnede eller afslåede stanser, spånopbygning i matriceåbninger, smørebekræftelse og frigang til skrotveje. Disse hurtige kontroller tager minutter og fanger fejl, før de falder sammen.
• Hvert 50.000 til 100.000 slag- Mål grathøjden, kontroller styreafstanden, inspicer afstrygerpladens tilstand, og bekræft fjederkraften. Hvis grathøjden overstiger specifikationen, planlæg genslibning.
• Hvert 100.000 til 300.000 slag- Fuld service inklusive genslibning af alle skær, udskiftning af slidte fjedre, kontrol af pladens planhed og kontrol af matricens justering med indikatorer. For linjer med stort-volumen eller ved behandling af materialer med høj-hårdhed, forkort dette interval.
• Ved 70-80% af det forventede liv- Forebyggende eftersyn. Fuldstændig deardown, dimensionsrevision af alle slidkomponenter, udskiftning af styrebøsninger og evaluering af, om kritiske stationer har behov for udskiftning af skær eller belægningsfornyelse.

Genslibning fortjener særlig opmærksomhed, fordi det direkte påvirker, hvor længe en matrice forbliver i brug. Hver gang en skærkant sløves ud over den acceptable grattærskel, fjerner en overfladesliber et tyndt lag - typisk 0,05 til 0,15 mm - fra stansefladen og matriceoverfladen for at genoprette skarpheden. Matriceblokken og stansen skal slibes ens for at opretholde den korrekte lukkehøjde, og der skal tilføjes mellemlæg under stansen for at kompensere for det fjernede materiale.

Hvor mange genslibninger kan en matrice tåle? Det afhænger af det originale design. De fleste matricer inkluderer en matricelevetidstillæg - ekstra materialehøjde, der er indbygget i stanser og matriceblokke specifikt for at imødekomme genslibning. Et typisk tillæg varierer fra 3 til 6 mm i alt, hvilket svarer til 20 til 60 genslibningscyklusser, før værktøjet når sin dimensionsgrænse og kræver udskiftning af skær eller fuld genopbygning.

Overvågning af kvalitetsindikatorer som grathøjde, forskydningsbåndbredde og krafttendenser (stigende pressebelastning signalerer ofte sløving) giver datadrevne-udløsere til vedligeholdelse i stedet for at stole på vilkårlige kalenderplaner. SPC-diagrammer, der sporer kritiske dimensioner på tværs af produktionskørsler, afslører gradvis drift, længe før delene falder uden for tolerancen -, hvilket giver dig tid til at planlægge vedligeholdelse under planlagt nedetid i stedet for at scramble efter en kvalitetsudslip.

En matrice, der med succes gennemprøves og kommer i produktion med en defineret vedligeholdelsesplan, er en matrice, der er positioneret til at nå sin fulde designlevetid. Men ikke alle organisationer har pressekapaciteten, værktøjsrumsudstyret eller erfarent personale til at styre hele denne proces internt -, hvilket rejser et praktisk spørgsmål om, hvornår det giver mening at bygge in-huset i stedet for at samarbejde med en specialist, der håndterer hele livscyklussen fra gennemførlighed til produktionssupport.

Beslutte, om du vil bygge eller partner til din stempling

De foregående sektioner dækkede alle trin i fremstillingen af ​​en stansematrice --design, bearbejdning, varmebehandling og afprøvning. At fuldføre alle disse trin-hjemme kræver en specifik kombination af udstyr, ekspertise og båndbredde, som ikke enhver organisation besidder. Byg-eller-købsbeslutningen handler ikke om kapacitet alene; det handler om, hvorvidt dine interne ressourcer stemmer overens med den kompleksitet, tidslinje og volumen dit projekt kræver.

Hvornår skal man indbygge-House vs Partner with a Die Maker

Det giver mening at bygge en specialfremstillet metalstempling internt under et snævert sæt forhold. Hvis nogle af disse kriterier falder uden for din rækkevidde, bliver partnerskab den mere pålidelige vej til produktionsklare-værktøjer.

• Adgang til udstyr- Har du CNC-fræsning, wire EDM, overfladeslibning og en prøvepresse med tilstrækkelig tonnage på-stedet? Manglende blot ét led tvinger kostbar outsourcing af individuelle trin.
• Værktøjsrum ekspertise- Erfarne matriceproducenter, der forstår den fulde metalprægeproces - fra båndlayout til varmebehandlingssekvensering - tager år at udvikle. Et team uden denne dybde vil brænde tid på at fejlfinde problemer, som en specialist løser rutinemæssigt.
• Krav til volumen og tolerance- Metalstemplingsdele med lavt-volumenvolumen med generøse tolerancer kan tolerere en iterativ-intern tilgang. Metalstemplingskomponenter med stor-volumen, der kræver stramme specifikationer og lang levetid for matricen, kræver den præcision, som dedikerede værktøjsrum leverer konsekvent.
• Tidslinje pres- En fuld-servicepartner kører design, simulering, bearbejdning og afprøvning i parallelle arbejdsgange. In-house builds kører typisk sekventielt, hvilket forlænger leveringstiden med uger eller måneder.
• Risikotolerance- Hver omarbejdningscyklus under afprøvning koster pressetid, arbejdskraft og materiale. Partnere, der producerer metalstemplede dele, absorberer rutinemæssigt denne risiko inden for deres citerede omfang.

Hvad kan du forvente af en fuld-serviceleverandør af stempelstempel

En dygtig stempelfremstillingspartner dækker hele livscyklussen, der diskuteres i denne artikel -, ikke kun bearbejdningen. Når du vurderer leverandører til stempling af metaldele, skal du kigge efter disse muligheder under ét tag:

• Gennemførlighedsanalyse og DFM-feedback før værktøjsforpligtelse
• Intern-CAE-simulering, der validerer formbarhed, udtynding og spring-tilbage
• Komplet bearbejdningskapacitet (CNC, EDM, slibning) med dokumenterede tolerancer
• Kontrollerede varmebehandlings- og overfladebelægningsprocesser
• Prøvetryk med måling og første-artikelinspektionsrapportering
• Iterativ understøttelse af --justeringer baseret på prøvedata, indtil dele opfylder specifikationerne

YICHENer et eksempel på en partner, der er struktureret omkring denne fulde-livscyklusmodel, der dækker gennemførlighed og CAE-simulering gennem bearbejdning, prøvekørsler og dimensionsinspektion -, der giver producenterne et enkelt kontaktpunkt fra indledende koncept til valideret produktionsværktøj. For indkøbsledere og værktøjsingeniører, der er klar til at gå videre end forskning, tjener deres stanseformside som en direkte vej til at anmode om et tilbud på et specialfremstillet metalstemplingsprojekt.

Skift fra forskning til en RFQ-klar specifikation

Når du når det punkt, hvor du anmoder om tilbud, bestemmer kvaliteten af ​​din specifikation kvaliteten af ​​de svar, du modtager. En stærk RFQ-pakke til en brugerdefineret metalstempling inkluderer:

• 3D delmodel og 2D tegning med GD&T callouts
• Materialetype, tykkelse og kvalitet
• Mål for årlig volumen og forventet levetid
• Kritiske dimensioner og krav til overfladefinish
• Eventuelle sekundære operationer (tapping, plettering, montering)

Ved at give disse detaljer på forhånd giver leverandørerne mulighed for at citere præcist, foreslå den rigtige matricetype og identificere potentielle udfordringer ved fremstilling af metalstempling, før værktøjet begynder - i stedet for at opdage dem under afprøvning, når ændringer koster mest. Hele metalstemplingsprocessen gavner, når ingeniørsamtalen starter tidligt, og begge sider deler fuldstændig information fra starten.

Ofte stillede spørgsmål om fremstilling af en stempling

1. Hvor lang tid tager det at lave en stempelmatrice?

Gennemløbstiden afhænger af matricetype og kompleksitet. En simpel enkelt-stationsform kan færdiggøres på 2 til 4 uger, mens en sammensat matrice typisk tager 4 til 8 uger. Progressive matricer til stor-volumenproduktion kræver 10 til 20 uger på grund af multi{10}}stationsdesign, CAE-simulering, præcisionsbearbejdning, varmebehandling og iterativ afprøvning. Overføringsmatricer til store eller dybtrukne-dele kan tage 12 til 24 uger. Partnerskab med en fuld{16}}serviceleverandør som YICHEN kan strømline tidslinjer ved at køre design, simulering og bearbejdning i parallelle arbejdsgange.

2. Hvilke materialer bruges til at lave stansematricer?

Prægematricer er primært bygget af værktøjsstål udvalgt baseret på emnets materiale og produktionsvolumen. Almindelige kvaliteter omfatter D2 til høj-slidslidning, A2 til generel-skæring og formning, S7 til hårde stød-belastede stationer, M2 høj-hastighedsstål til slibende materialer og DC53 til tyk eller{10}}højstyrke. Til applikationer med ekstreme-volumener, der overstiger adskillige millioner hits, giver wolframcarbidskær og pulvermetallurgisk stål som CPM-10V udvidet slidstyrke. Understøttende strukturer bruger typisk AISI 4140 eller 1045 stål varmebehandlet til 28-32 HRC.

3. Hvad er forskellen mellem en progressiv terning og en transfer die?

En progressiv matrice holder emnet forbundet til en kontinuerlig strimmel, der føres gennem flere stationer, hvor hver station udfører en specifik operation, indtil den færdige del adskilles ved den endelige station. En overføringsmatrice bruger mekaniske gribere til at flytte individuelle emner mellem uafhængige stationer uden en forbindelsesstrimmel. Progressive matricer udmærker sig ved høj-produktion af mindre, moderat komplekse dele. Overførselsdyser er bedre egnet til store dele, dybe træk eller kompleks 3D-formning, hvor delen skal bevæge sig frit mellem tunge formningsoperationer. Overførselsmatricer reducerer også materialespild, da der ikke er noget strimmelskelet at kassere.

4. Hvor meget koster det at lave en stempelmatrice?

Omkostningerne varierer meget baseret på matricetype, delkompleksitet og materialekrav. Enkelt-stationsdyser til enkle betjeninger repræsenterer den laveste investering, mens progressive og overførselsmatricer til komplekse,-volumendele koster betydeligt mere på grund af multi-stationsdesign, CAE-simulering, præcisions-EDM- og CNC-bearbejdning og udvidet prøveudførelse. Nøgleomkostningsfaktorer omfatter antallet af stationer, valg af værktøjsstålkvalitet, overfladebelægninger og påkrævede tolerancer. At blande førsteklasses stål kun ved høje-slidstationer og samtidig bruge billigere plade til strukturelle komponenter er en almindelig strategi til at kontrollere de samlede værktøjsomkostninger uden at ofre ydeevnen.

5. Hvordan vedligeholder du en stempelmatrice for at forlænge dens levetid?

Effektiv vedligeholdelse af matricen følger et trindelt skema baseret på antal slag. Hvert skift kræver visuel inspektion for revnede slag og spånopbygning. For hver 50.000 til 100.000 slag, mål grathøjden og kontroller styreafstanden. Fuld service, inklusive genslibning af alle skærekanter, bør forekomme for hver 100.000 til 300.000 slag. Et forebyggende eftersyn på 70-80% af den forventede levetid for matricen omfatter fuldstændig nedrivning og dimensionsrevision. Hver genslibning fjerner 0,05 til 0,15 mm fra skæreflader, og matricer tillader typisk 20 til 60 genslibningscyklusser, før de kræver udskiftning af skær. Overfladebelægninger som TiN og TiAlN kan forlænge intervallerne mellem genslibninger med flere hundrede procent.
