Car Wing Stamping Die Brands: Hidden Gaps Most Buyers Miss

Hvad er en bilvinge-stempling, og hvorfor det betyder noget

Når du ser på siden af ​​ethvert køretøj, er vingepanelet (også kaldet fenderen) en af ​​de første overflader, du fanger. Den stryger fra forlygtehuset tilbage mod døren og vikler sig rundt om hjulkassen i en sammensat kurve, der blander aerodynamik med formsprog. At danne den form ud fra en flad metalplade kræver en meget specifik type præcisionsværktøj, og ikke en hvilken som helst stanseform duer.

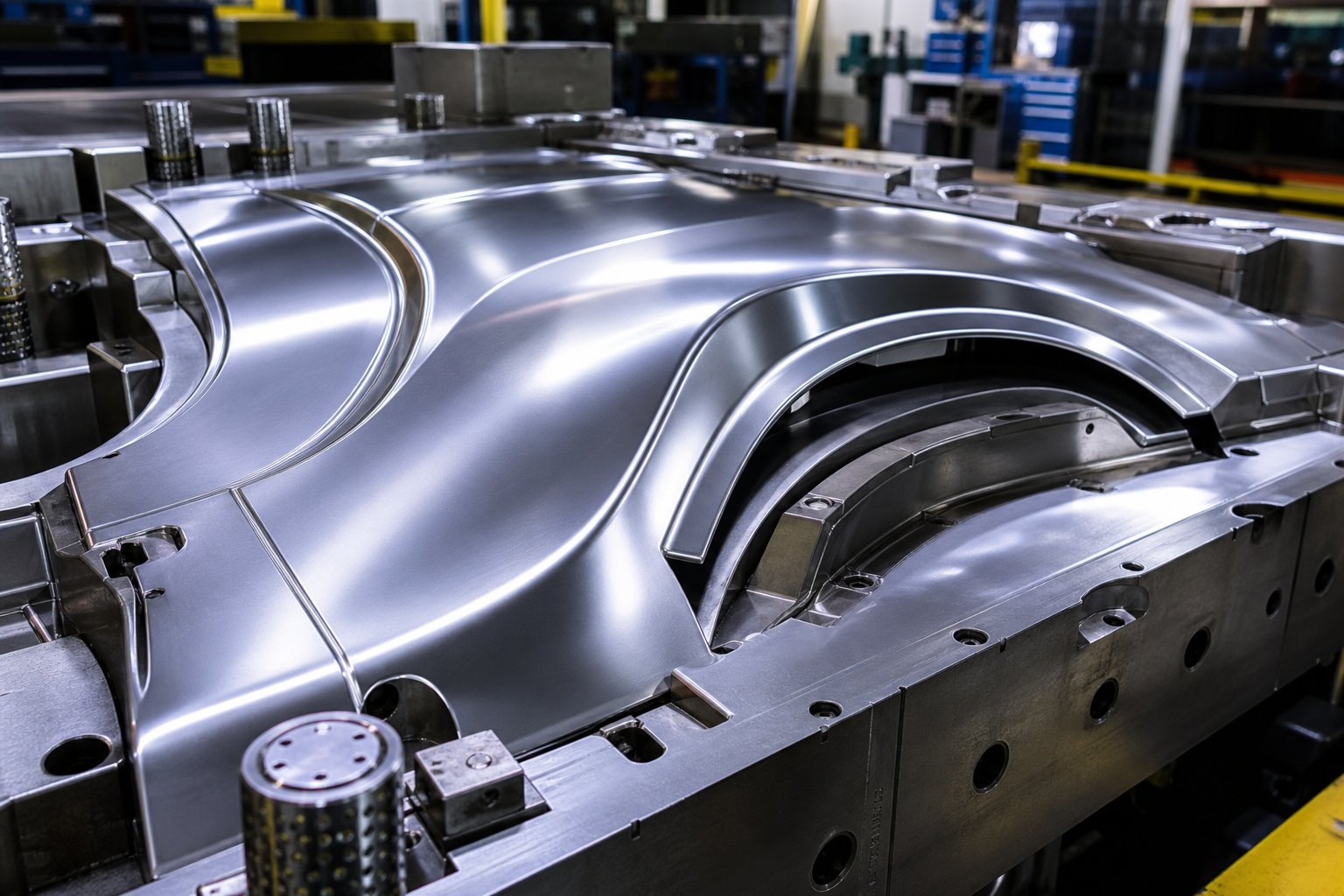

En bilvingestempelmatrice er et klasse A-præcisionsværktøj, der er udviklet til at tegne, trimme og forme automobilskærmpaneler af metalplader, hvilket producerer udvendige overflader, der opfylder strenge dimensionelle tolerancer og fejlfri visuelle finishstandarder, der kræves til malede karrosseripaneler.

Den definition lyder ligetil, men den skjuler en enorm mængde ingeniørmæssig kompleksitet. Vingepaneler sidder i en kategori af autodele, der bruger udstansnings- og formningsprocesser, der er skubbet til deres geometriske grænser. I modsætning til et fladt beslag eller en strukturelt tværbjælke skal en fender se perfekt ud under udstillingsbelysning, samtidig med at den overlever belastningerne fra høj-fremstillingsproduktion.

Hvad gør Wing Panel Stamping Dies unik

Forestille sigat presse en flad stålplade til en formder buer i flere retninger samtidigt, dykker dybt omkring en hjulkasse og går over i skarpe træk langs kroppens side. Det er i bund og grund, hvad automotive stansematricer til vingepaneler skal opnå i et enkelt trykslag eller en stramt rækkefølge af stationer.

Adskillige egenskaber adskiller vingepanelværktøjer fra generiske karrosseripaneler:

• Dybe trækforhold omkring hjulkasseområdet, hvor metallet skal flyde betydeligt ind i matricehulrummet uden at rive eller fortyndes for meget
• Sammensat krumning, der ændrer retning på tværs af paneloverfladen, hvilket kræver omhyggeligt kalibrerede trækperler og emneholdertryk
• Tæt integration med tilstødende paneler (døre, kaleche, kofangerpaneler) kræver dimensionel repeterbarhed inden for brøkdele af en millimeter
• Stor panelstørrelse i forhold til formningsdybden, hvilket forstærker tilbagespring og rynkerisiko

Disse udfordringer betyder, at automotive metalstempling til vingepaneler indtager en specialiseret niche. En matricebygger, der har erfaring med strukturelle prægninger eller indvendige beslag, kan mangle den overflade-kvalitetsekspertise, som fenderværktøj kræver.

Klasse A overfladekrav og Deep Draw-udfordringer

I stemplingsindustrien er værktøj klassificeret i niveauer. Klasse A prægematricer repræsenterer det højeste kvalitetsniveau, konstrueret til ekstrem pålidelighed, bygget af de hårdeste værktøjsstål og i stand til at producere millioner af defekte-dele. Inden for dette niveau er Type 1-værktøj specifikt beregnet til at strække og tegne udvendige paneler, herunder automotive karosseripaneler, hvor hver præget overflade skal være helt glat og fri for defekter.

For vingepaneler er Klasse A-overfladekrav ikke-omsættelige. Enhver bølgethed, synkemærke eller appelsin-skræltekstur vil ses gennem malingen. Automotive matricer, der bruges i fenderproduktion, skal opretholde spejlpoleret-kvalitet på formende overflader i hele deres driftslevetid, ofte over hundredtusindvis af pressecyklusser. Det dybe træk omkring hjulåbningen forstærker denne vanskelighed, fordi metallet gennemgår en alvorlig plastisk deformation i zoner, der støder op til synlige klasse A-overflader.

Dette skæringspunkt mellem dyb formning og fejlfri finish er netop grunden til, at mærker til bilvinge-stempling betyder så meget for ingeniør- og indkøbsteams. Ikke alle værktøjsmagere kan levere begge dele, og kløften mellem tilstrækkelig og fremragende bliver synlig på hvert køretøj, der ruller af samlebåndet.

Hvordan Wing Panel Dies adskiller sig fra andre Automotive Stemple Dies

Stempling af en strukturel skinne eller et lille monteringsbeslag er et fundamentalt andet teknisk problem end at danne en udvendig skærm. Begge falder ind under paraplyen af ​​matricer og stempling, men alligevel afviger værktøjsstrategien, pressekonfigurationen og fejltilstande skarpt, når du bevæger dig ind i store, synlige kropspaneler. At forstå, hvor disse forskelle ligger, hjælper med at forklare, hvorfor man evaluererbilvinge stempletmærker kræver en mere målrettet linse end en generisk leverandør shortlist.

Vingepaneler introducerer en unik kombination af formende udfordringer, der sjældent optræder sammen i andre automotive stemplingsdele:

• Store ikke-understøttede overfladeområder, der er tilbøjelige til at blive rynket og overfladeafbøjning under ujævnt emneholdertryk
• Kraftig tilbagespring drevet af resterende spændinger på tværs af fejende sammensatte kurver
• Deep draw overgange omkring hjulkassen støder op til Klasse A synlige overflader
• Tæt dimensionskobling med tilstødende paneler (hjelm, dør, kofanger), der kræver repeterbare mellemrum-og-plantolerancer
• Følsomhed over for materialebatchvariationer, hvor selv små forskelle i udbyttestyrke skifter formningsadfærd

En beslagsmatrice kan tolerere en grad eller to af vinkelafvigelse. En vingepanelmatrice kan ikke, fordi den afvigelse udmønter sig direkte i synlig kropslinjeforskydning ved den endelige montering.

Springback kontrol på store buede paneler

Springback er den elastiske genopretning, der opstår i det øjeblik en stemplet del forlader matricen. Hver udstemplet metaldel springer tilbage til en vis grad, men på et vingepanel forstærkes effekten af ​​panelets størrelse og blide krumning. Små, kraftigt formede dele fjerner de fleste resterende spændinger gennem plastisk deformation. Store, let buede overflader bevarer betydelig elastisk energi, der frigives, så snart pressetonnage fjernes.

Forskning offentliggjort iInternational Journal of Computer Integrated Manufacturingviser, hvorfor det er både vanskeligt og arbejdskrævende for kropspaneler at forudsige tilbagespring gennem prøve-og-fejlmetoder. Undersøgelsen sammenlignede enkelt-operation og multi-matriceformkompensationsmetoder ved hjælp af FEM-software, hvilket bekræftede, at virtuelle kompensationsteknikker leverer mere præcis geometrikorrektion på væsentligt kortere tid end fysiske prøvegentagelser. Specifikt for vingepaneler betyder den sammensatte krumning, at tilbagespring ikke sker i en enkelt forudsigelig retning. Forskellige zoner af panelet fjeder forskelligt, hvilket skaber drejninger og overfladebølger, der skal forud-kompenseres ind i matricegeometrien under design.

Det er her, ekspertise inden for autostempling adskiller dygtige mærker fra marginale. Matricebyggere med avancerede simuleringsfunktioner kan forudsige og kompensere tilbagespring digitalt, før de skærer stål, hvilket reducerer dyre omarbejdningsløkker. Mærker, der primært er afhængige af fysisk prøvetid til tilbagespringskorrektion, kan tilføje ugers leveringstid og betydelige omkostninger til fløjpanelprogrammer.

Hvordan materialevalg former formdesign

Det materiale, du stempler, ændrer fundamentalt, hvordan matricen skal konstrueres. Vingepaneler i dag er lavet af blødt stål, Advanced High-Strength Steel (AHSS) eller aluminium, og hvert materiale kræver en anden formdesignfilosofi.

Blødt stål er fortsat den mest tilgivende mulighed. Det giver god forlængelse og relativt lav tilbagespring, hvilket gør udviklingen af ​​trækmatricen mere forudsigelig. Men letvægtsmål presser OEM'er mod alternativer.

AHSS-kvaliteter giver betydeligt større udfordringer for autometalprægning. ENomfattende gennemgang i tidsskriftet Metalsfremhæver, at AHSS flerfasede mikrostrukturer accentuerer formningsvanskeligheder, herunder højere påkrævede pressekræfter, øget tilbagespring, større tendens til rynkning og inkonsistens i batch-til-batchegenskaber. Den betydelige flydespænding af AHSS fører til højere spændinger på værktøjsoverflader, hvilket accelererer slid. Til applikationer med vingepaneler intensiverer AHSS også risikoen for overfladebrudstilstande, der ikke fanges af traditionelle formningsgrænsediagrammer, hvilket betyder, at matriceingeniører har brug for mere sofistikerede simulerings- og valideringstilgange.

Aluminium introducerer endnu et sæt variabler. Lavere formbarhed sammenlignet med blødt stål, en tendens til gnidning (materialeoverførsel til matriceoverfladen) og forskellige friktionsegenskaber kræver alle specialiserede formoverfladebehandlinger og modificerede trækperledesigns. Vingepanelmatricer til aluminiumsprogrammer har ofte brug for PVD-belægninger eller polerede indsatser i trukket-kritiske områder for at forhindre overfladeridsning.

Takeaway for indkøbsteams: Et brands dokumenterede erfaring med din specifikke materialeklasse betyder lige så meget som deres generelle stemplingsevne. Ikke alle matricebyggere har validerede processer til produktion af AHSS- eller aluminiumsvingepaneler.

Progressive vs Transfer Die Approaches for Wing Panels

Vingepaneler er for store og geometrisk komplekse til enkelt-stationsstempling. De kræver opsætning af multi-stationer, og valget mellem progressive og overførselskonfigurationer har store konsekvenser for omkostninger, kvalitet og produktionshastighed.

Ved progressiv matricestempling bevæger en kontinuerlig strimmel metalplade sig gennem integrerede stationer inden for en enkelt matriceblok. Hver station udfører en trinvis formningsoperation, mens delen forbliver fastgjort til bærestrimlen indtil den endelige afskæring. Progressive matricer tilbyder høj hastighed og lavere omkostninger pr.-del, men de fungerer bedst til mindre komponenter, hvor materialeudnyttelsen er acceptabel.

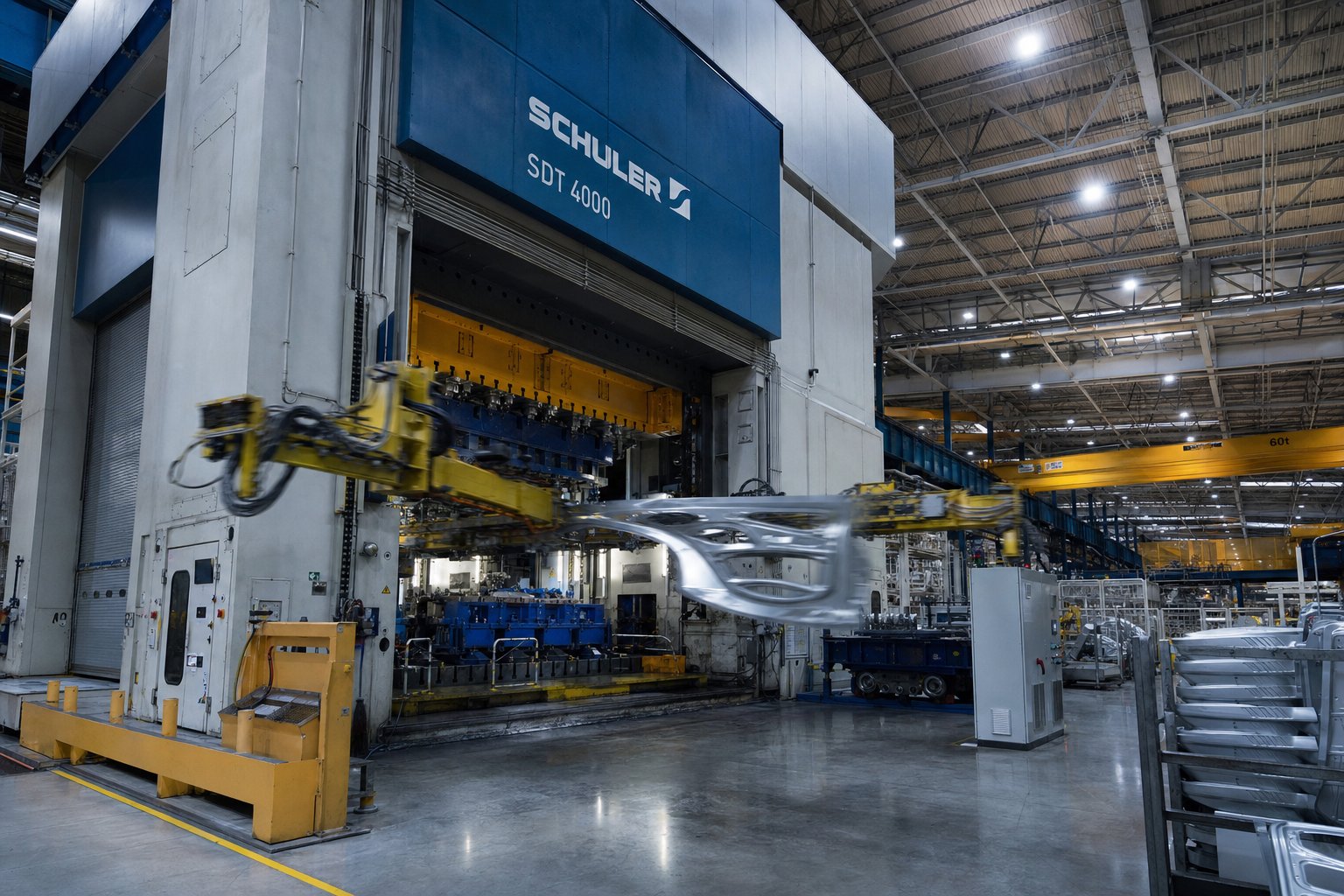

Overførselsformstempling adskiller emnet først og flytter derefter individuelle stykker mellem uafhængige matricestationer ved hjælp af et mekanisk overførselssystem. For vingepaneler er overføringsmatriceopsætninger den dominerende tilgang. Den store emnestørrelse, krav til dybtræk og behovet for mellemudglødning eller genplacering mellem formningsstadier gør overførselskonfigurationer til det praktiske valg. Leverandører af stempling af overførselsstanser, der betjener bilkarosseripanelsegmentet, konstruerer typisk fem til syv stationer til et komplet vingepanel, der dækker træk-, trim-, genangrebs-, flange- og gennemboringsoperationer.

Progressive matriceproducenter spiller bestemt en rolle i automotive stempling, især for mindre komponenter produceret i meget store mængder. Men når du specifikt køber værktøj til vingepaneler, vil du gerne have et mærke, hvis kernekompetencer stemmer overens med stor-paneloverførselsteknik, hvor præcision i håndtering af emner og inter-stationspositionering direkte påvirker den endelige delkvalitet.

Disse materiale- og procesforskelle forklarer, hvorfor valget af en partner til vingepaneler udelukkende baseret på pris eller generelt omdømme indebærer en reel risiko. Det næste logiske spørgsmål bliver: hvilke specifikke kriterier skal du bruge til at sammenligne mærker på lige vilkår?

Væsentlige udvælgelseskriterier for mærker til vingestempling

At sammenligne mærker til stempling af biler uden en struktureret ramme er som at vurdere sportsvogne kun baseret på hestekræfter. Du går glip af de variabler, der faktisk bestemmer, om værktøjet yder pålideligt over millioner af cyklusser, mens det holder klasse A overfladekvalitet. Ingeniører og indkøbsteams har brug for en beslutningsmatrix, der er skræddersyet specifikt til vingepanelapplikationer, ikke generiske købstjeklister-, der er lånt fra beslag eller strukturstempling.

De følgende kriterier adresserer de skjulte huller, de fleste købere overser. Hver af dem bærer uforholdsmæssig vægt for fenderværktøj sammenlignet med andre stempelmatricekategorier, og hver enkelt afslører betydningsfulde forskelle mellem prægematriceproducenter, der konkurrerer om dit program.

Tonnagekapacitet og materialekompatibilitet

Vingepaneler er blandt de største udvendige kropsstemplinger på et køretøj. At danne disse dybe træk omkring hjulkassen, mens man kontrollerer materialeflowet over hele emnet, kræver seriøs pressetonnage, ofte i intervallet 1.600 til 2.500 tons afhængigt af materialekvalitet og panelgeometri. Når du vurderer en producent af metalstempler, fortæller deres tonnagedesignkonvolut dig, om de konstruerer værktøj til den pressekapacitet, dit produktionsmiljø rent faktisk kører.

Materialekompatibilitet tilføjer endnu et lag. En matrice designet til bløde stålskærme fungerer under fundamentalt andre belastningsprofiler end en, der er bygget til AHSS eller aluminium. Materialer med højere-styrke genererer større formningskræfter, fremskynder værktøjsslid og kræver strammere kontrol af frigangen. Aluminium introducerer risiko for gnidning, der kræver specialiserede overfladebehandlinger på trækflader. Du skal bekræfte, at en leverandør har valideret værktøj til dit specifikke materiale, ikke kun hævdet generel kapacitet.

Spørgsmål, der er værd at stille: Hvad er den maksimale tonnage, dine matricedesigns er valideret til? Hvilke materialekvaliteter har du med succes produceret vingepaneler af? Kan du levere dimensionsstabilitetsdata på tværs af udvidede produktionskørsler til AHSS- eller aluminiumsprogrammer?

Garanti for levetid og overfladefinish

Forventningerne til levetiden for vingepanelværktøjer adskiller sig væsentligt fra dem for skjulte strukturelle dele. En beslagsmatrice kan være acceptabel ved 500.000 slag før genslibning. En fendermatrice skal opretholde klasse A overfladekvalitet i den samme livscyklus, hvilket er et langt mere krævende krav. Overfladenedbrydning, der ville være usynlig på et malet konstruktionselement, vises straks på et udvendigt panel under inspektionsbelysning.

Førende matriceproducenter angiver forventet værktøjslevetid i form af både samlede slag før større renovering og slag mellem vedligeholdelsesintervaller. For vingepanelapplikationer ønsker du klarhed over to separate garantier: dimensionel levetid (hvor længe matricen holder geometriske tolerancer) og overfladelevetid (hvor længe formende overflader forbliver fri for defekter, der overføres til det prægede panel).

En matrice, der holder dimensioner til en million slag, men udvikler mikro-pitting på trækfladen ved 300.000 slag, skaber en kostbar vedligeholdelsesbyrde for fenderproduktion. Denne sondring er ofte begravet i leverandørtilbud, medmindre du specifikt anmoder om det. Sompræcision støber fremstilling forskningbekræfter, at matricens levetid kan variere fra tusinder til millioner af slag afhængigt af materialevalg, belægningspåføring og procesbetingelser. For vingepaneler er overfladebelægninger og poleringsplaner ikke valgfrie opgraderinger, men basiskrav.

Fuld nøglefærdige vs specialiserede servicemodeller

Ikke alle fabrikanter af stansematricer driver den samme forretningsmodel, og forskellene betyder mere, end de fleste indkøbsteam er klar over. Der findes tre forskellige servicemodeller på markedet:

• Fuld nøglefærdige udbyderehåndtere alt fra gennemførlighedsundersøgelse gennem formdesign, fremstilling, afprøvning, validering og produktionssupport. De ejer hele proceskæden og accepterer ansvarlighed for den endelige delkvalitet.
• Kun designvirksomheder-levere konstruktion og simulering, men outsource fysisk fremstilling. De bringer dyb CAE-ekspertise, men kræver, at du administrerer en separat fabrikationspartner.
• Fremstiller kun-butikkerbygge matricer fra kunde-leverede designs. De tilbyder konkurrencedygtige bearbejdningspriser, men placerer designansvar (og risiko) helt hos dit ingeniørteam.

For wing panel-programmer reducerer den komplette nøglefærdige model generelt risikoen, fordi den samme organisation, der simulerer tilbagespringskompensation, også bearbejder matricens overflader og kører test-validering. Enhver afbrydelse mellem designhensigt og produktionsudførelse bliver deres problem at løse internt snarere end en fingerpegeøvelse mellem separate leverandører.

Nogle OEM-ingeniørteam foretrækker dog den -eneste designmodel, når de bevarer stærke interne konstruktionsegenskaber og ønsker at udnytte lavere-omkostninger til regional fremstilling. Nøglen er at matche servicemodellen til din organisations interne kompetence og risikotolerance.

Tabellen nedenfor konsoliderer disse kriterier i en struktureret evalueringsramme, som du kan tilpasse direkte til RFQ-scoring:

Denne ramme giver dig en scoringsstruktur, der går langt ud over den typiske pris-og-leadtid-sammenligning. Når producenter af metalstempler reagerer på din RFQ, afslører deres svar på disse spørgsmål, om de virkelig specialiserer sig i værktøj til udvendige karosseripaneler eller blot opregner det blandt snesevis af generelle muligheder.

En struktureret evaluering virker dog kun, hvis du ved, hvilke mærker der rent faktisk opererer på dette niveau. Det globale marked for værktøj til vingepaneler spænder over snesevis af virksomheder på tværs af flere kontinenter, hver positioneret forskelligt med hensyn til kapacitetsniveau, regionale styrker og OEM-relationer.

Førende globale mærker inden for automotive stemplet

Flade lister, der rangordner automotive stemplingsvirksomheder efter omsætning eller antal ansatte, fortæller dig næsten intet om, hvem der rent faktisk kan levere værktøj til vingepaneler på det kvalitetsniveau, dit program kræver. En mere nyttig virksomhedsoversigt for metalpresseforme segmenterer markedet efter kapacitetsniveau, fordi de tjenester, som en fuld-nøglefærdig OEM-partner tilbyder, er fundamentalt forskellige fra, hvad en specialiseret matriceingeniørbutik eller en stor-produktionsleverandør tilbyder til bordet.

Landskabet omfatter virksomheder lige fra ældre værktøjsmagere med syv årtiers erfaring med kropspaneler til nyere deltagere, der udnytter avanceret simulerings- og bearbejdningsteknologi. Det, der betyder noget for indkøb af vingepaneler, er ikke kun størrelse, men demonstreret kompetence inden for klasse A udvendigt værktøj, konstruktion af overføringsmatrice til store paneler og validerede OEM-forhold.

OEM-værktøjspartnere med fuld-service

På det øverste niveau sidder virksomheder, der styrer hele livscyklussen fra gennemførlighedsanalyse til formdesign, opbygning, afprøvning og løbende produktionssupport. Det er de mærker, som store bilproducenter som Ford, GM, Toyota og Honda er afhængige af til karosseri-i-værktøjsprogrammer til hvide udvendige paneler.

Fuld-servicepartnere opretholder typisk store-tonnage prøvepresser på-stedet, driver avancerede formningssimuleringsafdelinger og har OEM-specifikke certificeringer, som det tog år at opnå. Virksomheder som Tooling Systems Group, der er baseret i Detroit, eksemplificerer dette niveau med muligheder, der spænder over progressive matricer, stansematricer og tilpasset værktøj til både bil- og rumfartsapplikationer. Walker Tool & Die, der har opereret fra Auburn Hills, Michigan siden 1951, har dokumenteret erfaring med at udvikle stansematricer til automotive OEM'er, der forbedrede deleformbarheden og samtidig reducerede produktionsomkostningerne. Deres nærhed til Detroits OEM-ingeniørcentre giver den form for indlejret samarbejde, som komplekse fløjpanelprogrammer kræver.

Dette niveau inkluderer også globale aktører inden for præcisionsmatricer og -stempling, såsom store japanske og tyske værktøjshuse, der leverer karosseripanelmatricer til Toyota, Honda og europæiske premiummærker. Disse organisationer investerer kraftigt i formoverfladeteknologi og tilbagespringssimuleringsinfrastruktur, der er specifik for udvendige paneler.

Specialiserede ingeniørfirmaer

Mellemlaget omfatter metalstemplingsvirksomheder til bilindustrien, der fokuserer på ingeniørdybde frem for fuld produktionslinje-omfang. Disse firmaer udmærker sig ofte ved at løse de sværeste formningsproblemer, udvikle matricekompensationsstrategier for komplekse geometrier eller levere ingeniørtjenester, der komplementerer en kundes interne produktionskapacitet.

Reich Tool & Design, Inc. i Rochester Hills, Michigan, repræsenterer denne kategori godt, og tilbyder CNC-udstyrede faciliteter og CAD/CAM-drevet matriceudvikling til bil- og rumfartsapplikationer siden 1976. Weiss-Aug, grundlagt i 1987, har specialiseret sig i løsninger med indviklede omkostningsbesparelser med dokumenterede omkostningsbesparelser. Firmaer som Amity Die og Stamping har også indhugget positioner i dette område ved at fokusere på specifikke panelkategorier eller materialespecialiseringer i stedet for at konkurrere på bredden alene.

Specialiserede virksomheder fungerer ofte som de problem-løsere, som OEM'er eller Tier-1-leverandører ringer til, når en standardtilgang mislykkes. Til applikationer med vingepaneler, der involverer nye AHSS-kvaliteter eller ukonventionelle geometrier, udkonkurrerer disse ingeniør-fokuserede mærker nogle gange større konkurrenter med hensyn til tekniske resultater.

Leverandører til høj-produktion

Det tredje niveau omfatter virksomheder, der er optimeret til fremstilling af stansematricer til konkurrencedygtige omkostninger og leveringstid, som ofte arbejder ud fra kundens-leverede designs eller etableret referenceværktøj. Spillere som Mohr Stamping og operationer som Keats Manufacturing Co. (etableret 1974, Chicago) leverer præcisionsmetaldele og stansematricer i volumen, og serverer ofte programmer, hvor designejerskabet ligger hos OEM eller en Tier-1-integrator. Eigen Engineering, der har været baseret i Cincinnati siden 1997, spænder over dette niveau med egenskaber til tilpassede stanseforme, der er dokumenteret for at forbedre produktionseffektiviteten for bilkunder.

Navne som Royal Die & Stamping optræder også i dette segment, der leverer produktionsmatricetjenester, hvor den tekniske ramme allerede er låst, og det primære værditilbud er centreret om bearbejdningsnøjagtighed, leveringspålidelighed og omkostningskonkurrenceevne.

Denne trinvise visning afslører noget vigtigt: det mærke, der vinder dit vingepanelprogram, skal ikke nødvendigvis være det største eller billigste. Det bør være den, hvis kapacitetsniveau stemmer overens med, hvor meget ingeniøransvar du har brug for, at de bærer. En fuld-servicepartner giver mening, når dit interne værktøjsteam er magert. Et specialiseret firma passer, når du har brug for banebrydende formningsløsninger. En produktions-leverandør fungerer, når din teknik er moden, og du har brug for pålidelig udførelse til konkurrencedygtige omkostninger.

Geografi tilføjer endnu en dimension til dette billede. Hvor et brand opererer, former dets styrker, dets supply chain integration og endda dets lydhørhed over for dit ingeniørteam under kritiske testfaser.

Regionalt mærkelandskab til værktøj til vingepaneler

Geografi er ikke kun en logistikvariabel, når man køber vingepaneler. Det former ingeniørkulturen, forsyningskædens reaktionsevne og endda den værktøjsfilosofi, et brand bringer til dit program. En matricebygger, der er indlejret i Detroits bilkorridor, fungerer anderledes end en, der er baseret i Stuttgart eller Shanghai, og disse forskelle dukker hurtigt op i prøvefaserne, når dit ingeniørteam har brug for hurtige iterationscyklusser.

Det globale marked for metalstempling til biler afspejler tydeligt denne regionale segmentering.Asien-Stillehavsområdet førte med en andel på 37,89 % i 2025, mens Nordamerika fastholder teknologisk lederskab gennem smarte-fabriksopgraderinger, og Europa opretholder en innovationsfordel inden for præcisionsapplikationer. Specifikt til værktøj til vingepaneler har hver region distinkte fordele, der tilpasser sig forskelligt afhængigt af din produktionsplacering, materialestrategi og kvalitetskrav.

Nordamerikanske Wing Panel Tooling Brands

Koncentrationen af ​​OEM-ingeniørcentre i Michigan, Ohio og Ontario giver nordamerikanske matricebyggere en strukturel fordel for kropspanelprogrammer: fysisk nærhed. Når en vingepanelmatrice skal justeres under afprøvning, sparer du uger med at have din værktøjsmager inden for køreafstand fra dit stanseanlæg sammenlignet med at sende matricer til udlandet til efterbearbejdning.

Autodeleproducenter på amerikanske markeder har en tendens til at lægge vægt på overholdelse af den indenlandske forsyningskæde, Buy America-bestemmelser og hurtig teknisk support. Mange mærker i denne region opbyggede deres omdømme ved at betjene Ford, GM og Stellantis karosseripanelprogrammer, hvor levering til tiden- og hurtig vedligeholdelsesreaktion er kontraktmæssige krav. Reshoring-tendensen har styrket denne fordel yderligere, da OEM'er i stigende grad prioriterer forsyningskædens modstandsdygtighed frem for ren omkostningsoptimering efter post-pandemiafbrydelser, der har afsløret risiciene ved udvidede globale værktøjsforsyningskæder.

Amerikanske autopartsproducenter inden for-fremstillingssegmentet drager også fordel af nærhed til indenlandske stålværker og servicecentre, hvilket forkorter materialeindkøbscyklussen for prøveemner og produktionslager. For teams, der køber værktøj til autodele fra USA, accelererer evnen til at køre samarbejdsprøver med OEM-matriceingeniører, der er fysisk til stede, valideringstidslinjerne betydeligt.

• Nærhed til Detroit OEM-ingeniørcentre muliggør indlejret samarbejde under udvikling af matrice og test
• Overholdelse af indenlandsk forsyningskæde (Buy America, USMCA indholdsregler) forenkler indkøb af nordamerikanske produktionsprogrammer
• Hurtigere vedligeholdelse af matrice og nødreparation på grund af geografisk nærhed til stanseanlæg
• Stærk talentmasse af erfarne værktøjs--og-matriceproducenter, selvom en aldrende arbejdsstyrke skaber forsyningsbegrænsninger på mellemlang-}

European Precision Die Engineering Leaders

Europæiske matricebyggere, især dem, der er baseret i Tyskland, Italien og Spanien, har historisk sat benchmark for præcisionsteknik på premium-køretøjsplatforme. Mærker som BMW, Mercedes-Benz og Audi efterspørger overfladekvalitet og dimensionelle tolerancer, der skubber værktøjsleverandører mod ingeniørmæssig ekspertise som en baseline snarere end en premium-mulighed.

Dette økosystem producerer matricemærker med dyb ekspertise inden for avanceret simulering, multi-materialeformning (aluminium og AHSS) og overfladebelægningsteknologier, der forlænger matricens levetid på krævende udvendige panelprogrammer. Europæiske værktøjsproducenter integrerer ofte IoT-drevet procesovervågning og AI-baseret forudsigelig vedligeholdelse i deres leverancer, hvilket afspejler regionens fokus på Industry 4.0-kapaciteter.

Konkurrencelandskabet er dog ved at ændre sig. Somanalyse fra Center for European Reform højdepunkter, Kinas hurtige fremskridt til high-fremstilling udfordrer nu tysk ingeniørdominans på tværs af bilforsyningskæder, herunder værktøj. Europæiske matricemærker fastholder deres forspring inden for premium-applikationer, men omkostningspres og voksende asiatiske kapaciteter presser nogle programmer i retning af hybride sourcing-modeller, hvor europæisk teknik er parret med asiatisk fremstilling.

• Dyb ekspertise i aluminium og AHSS-formning til premium-køretøjsplatforme
• Avanceret simulering og Industry 4.0-integration (digitale tvillinger, IoT-overvågning) indlejret i matriceprogrammer
• Højere lønomkostninger afspejlet i værktøjspriser, ofte begrundet i reducerede omarbejdningscyklusser og længere levetid for matricen
• Stærk F&U-arv inden for overfladebehandling og belægningsteknologier til klasse A-panelmatricer

Asiatiske mærker og det voksende kvalitetslandskab

Asien-Pacifics dominans inden for metalstempling til biler udmønter sig i en stor og hurtigt voksende pulje af formbyggere. Kinesiske, japanske og sydkoreanske værktøjsmærker tjener tydeligt forskellige markedspositioner. Japanske firmaer som dem, der leverer karosseripaneler til Toyota og Honda, opererer i verdensklasse-kvalitetsniveauer med årtiers ekspertise i udvendige paneler. Koreanske værktøjsproducenter er vokset sideløbende med Hyundai-Kias globale ekspansion og har udviklet stærke kapaciteter inden for høj-stålformning.

Kinesiske formbyggere præsenterer det mest dynamiske billede. Konkurrencedygtige priser, nogle gange 50 % under vestlige ækvivalenter, tiltrækker opmærksomhed fra omkostningsfølsomme programmer.- Kvalitetscertificeringer vokser hurtigt, og investeringer som SMS-gruppens galvaniseringslinjeinstallationer i Guangzhou retter sig specifikt mod de overfladekvalitetsstandarder, der kræves for klasse A udvendige paneler. Autodelsproducenter på de amerikanske og europæiske markeder støder i stigende grad på kinesiske-byggede matricer i konkurrencedygtige bud, især for programmer, hvor OEM'en bevarer designejerskabet og outsourcer fremstilling.

Afvejningen-forbliver dog reel. Levering af værktøj til lange-afstande introducerer logistikrisiko, komplicerer prøvesamarbejde og kan forlænge leveringstider for ændringer. Nogle indkøbsteams afbøder dette ved at bruge asiatisk fabrikation til indledende formkonstruktioner, mens de opretholder indenlandske partnere til løbende vedligeholdelse, modifikation og nødsupport.

• Japanske og koreanske mærker tilbyder gennemprøvet OEM-kvalitet til udvendige paneler med stærk procesdisciplin
• Kinesiske leverandører giver betydelige omkostningsfordele med hurtigt forbedrede kvalitetscertificeringer
• Afstand komplicerer samarbejdsafprøvning og øger logistikrisikoen for tunge matriceforsendelser
• Hybrid sourcing (asiatisk konstruktion, vedligeholdelse i hjemmet) er ved at dukke op som en almindelig risikobegrænsende-strategi

Gentilpasningstendenser og takstpolitikker fortsætter med at omforme denne regionale dynamik. Autodeleproducenter i USA oplever fornyede investeringer, da OEM'er afdækker geopolitisk risiko ved at kvalificere indenlandske og nearshore-alternativer sammen med asiatiske leverandører. Resultatet for købere, der vurderer vingepanelmatricemærker, er et mere komplekst, men i sidste ende rigere sæt af muligheder, hvor det rigtige valg afhænger af balancering af omkostninger, samarbejdsintensitet og forsyningskæderisikotolerance mod de specifikke krav fra dit fenderprogram.

Regionale styrker forklarer, hvor brands er placeret. Men det, der fysisk adskiller en vingepanelmatrice fra en anden, kommer ofte ned til noget mindre synligt: ​​de materialer og belægninger, der bruges til at bygge selve matricen.

Matricematerialer og belægningsteknologier, der adskiller mærker

To vingepanelmatricer kan se identiske ud på ydersiden og præstere vildt forskelligt over 500.000 pressecyklusser. Forskellen er sjældent synlig, før produktionsproblemer dukker op: mikro-pitting på tegneradier, gnidningsmærker, der telegraferer gennem maling, eller for tidlig revnedannelse ved høje-spændingsovergange. Det, der adskiller-langlivede stålpressematricer fra værktøjer, der nedbrydes tidligt, er kombinationen af ​​basismaterialevalg og overfladebehandlingsteknik, der er begravet inde i værktøjet.

Dette er et område, hvor mærkerne til stempling af biler afviger kraftigt, men alligevel graver købere sjældent ned i detaljerne under leverandørevalueringen. Det stansestål, som en producent vælger, kombineret med hvordan de hærder og belægger formende overflader, bestemmer både stansens levetid og kvaliteten af ​​automotive metalstemplinger, der ruller af din presselinje.

Værktøjsstålvalg til vingepanelmatricer

Ikke alle værktøjsstål er udskiftelige til udvendig panelformning. Vingepanelmatricer fungerer under høje kontakttryk på tværs af store overfladeområder, med trækradier, der oplever alvorlig friktion og termisk cyklus hvert slag. Grundmaterialet skal balancere tre konkurrerende egenskaber: hårdhed for slidstyrke, sejhed for at forhindre skår og revner og bearbejdelighed for at opnå spejlpolerede-trækflader.

Almindelige stemplingsstålkvaliteter, der bruges i værktøj til vingepaneler, omfatter:

• AISI D2 (JIS SKD11)- Et koldbearbejdningsstål med højt-kulstofindhold og højt-chromindhold med en hårdhed på 58-62 HRC og stærk slidstyrke. Udbredt, men i stigende grad begrænset til AHSS-applikationer på grund af lavere slagstyrke.
• AISI A2- Et luft-hærdende stål med bedre sejhed end D2, velegnet til moderate produktionsvolumener under 1.000.000 slag.
• AISI S7- En stød--bestandig kvalitet (54-58 HRC) foretrukket til formningsoperationer, hvor modstandsdygtighed over for spåner er kritisk, især ved skarpe trækradier.
• Pulvermetallurgi (PM) værktøjsstål- Fremstillet gennem forstøvning og varm isostatisk presning tilbyder PM-kvaliteter finere, mere jævnt fordelte carbider. Dette giver ennæsten 10x forbedring i slagfasthedover konventionel D2 og samtidig opretholde tilsvarende hårdhed, hvilket gør dem til det førsteklasses valg til vingepanelmatricer, der behandler materialer med høj-styrke.

Hårdmetalskær repræsenterer den ekstreme slidstyrke, og forlænger matricens levetid med 500-1000 % sammenlignet med traditionelle værktøjsstål i høje-slidzoner. Til vingepaneler bruges hårdmetal typisk selektivt ved trækvulster og hjulbuerader i stedet for på tværs af hele formningsflader, fordi dets skørhed begrænser anvendelsen i områder, der udsættes for kompleks belastning.

Mærker, der differentierer på materialeteknologi, specificerer ofte PM-stål som standard for klasse A-panelværktøj, mens konkurrenter som standard til konventionel D2 og opkræver PM som en opladning. Denne prismodelforskel afspejler et filosofisk hul i, hvor seriøst en leverandør behandler metalstempler til udvendige overflader i biler.

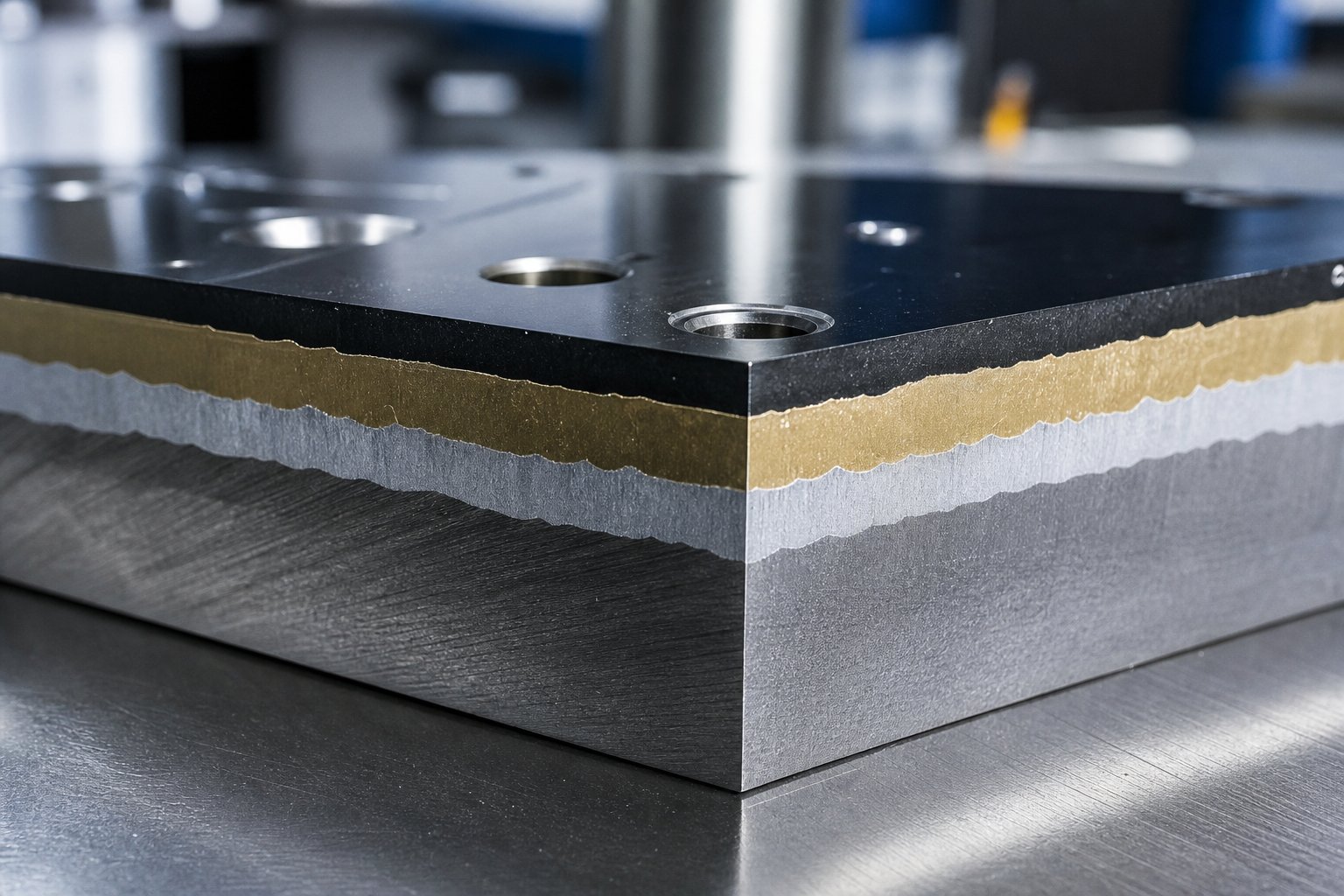

Overfladebelægninger og ionnitreringsteknologier

Selv det bedste basisstål nyder godt af overfladeforbedring. For vingepanelmatricer, der producerer metalstempler til biler i produktionsvolumener, tjener overfladebehandlinger og belægninger to funktioner: de reducerer friktionen mellem matrice og metalplade (forhindrer gnidning og overfladeridsning), og de forlænger dramatisk intervallet mellem vedligeholdelsespoleringscyklusser.

Industrien skifter væk fra traditionel forkromning til mere holdbare alternativer.Ionnitreringer opstået som en foretrukken substratbehandling, fordi den er afhængig af diffusion af nitrogen ind i ståloverfladen, der danner en metallurgisk binding frem for en overfladebelægning, der kan flage eller mikrorevne. Processen genererer ekstrem hårdhed (over 58 HRC) ved kassedybder fra 15 mikron til 89 mikron, afhængigt af anvendelseskravene. I modsætning til forkromning bevarer ionnitrering evnen til at ombearbejde matriceoverflader under forsøg uden at ødelægge behandlingen.

Mindst ét ​​fremtrædende mærke til prægeforme har opbygget en konkurrencedygtig position omkring proprietære ionnitreringsprocesser, optimering af temperaturprofiler og nitrogenatmosfærer specifikt til store-paneldannende overflader. Denne form for processpecialisering er svær at replikere og skaber målbare ydeevneforskelle i matricens levetid for vingepanelapplikationer.

Physical Vapor Deposition (PVD)-belægninger tilføjer endnu et lag beskyttelse oven på hærdede eller nitrerede underlag. Almindelige PVD-kemier inkluderer:

• Titaniumnitrid (TiN)- Slidbelægning til generel-formål
• Chromnitrid (CrN)- Lav friktionskoefficient (0,5), god til aluminiumsformning
• Titaniumaluminiumnitrid (TiAlN)- Overlegen varmebestandighed til høj-produktion

PVD-behandling finder sted ved relativt lave temperaturer (omkring 750 grader F), hvilket undgår forvrængning af præcisionsbearbejdede-matriceoverflader. Dette betyder enormt meget for værktøj til vingepaneler, hvor overfladegeometrien holdes til mikron-niveautolerancer. Chemical Vapor Deposition (CVD) giver stærkere metallurgisk binding, men kræver temperaturer nær 1925 grader F, hvilket risikerer dimensionsændringer, der kan kompromittere Klasse A overfladegeometri. Adskillige globale bilproducenter specificerer nu kun PVD-belægningsprotokoller for deres udvendige panelmatriceprogrammer netop af denne grund.

Hvordan belægningsvalg påvirker stansens levetid

Ydeevnegabet mellem belægningsstrategier er ikke trinvist. Det er eksponentielt. Forskning dokumenteret af AHSS Insights viser, at et forkromet-belagt værktøjsstål fejlede efter kun 50.000 dele, mens det samme stål behandlet med ionnitrering og en PVD-chromnitrid-belægning producerede mere end 1,2 millioner dele. Det er en 24x forskel i levetid fra det samme underlagsmateriale.

For metalstempler til bilkomponenter som f.eks. vingepaneler, hvor hver vedligeholdelsesnedlukning forstyrrer en produktionslinje med stor-volumen, oversættes denne forskel direkte til økonomi-per-del og anlæggets oppetid. Den anbefalede praksis for vingepanelmatricer involverer en lagdelt tilgang: flamme- eller induktionshærdning først for at udvikle substratstyrke, ionitrering for at skabe et hårdt diffusionslag og derefter PVD-belægning som den endelige friktionsreducerende overflade-. Denne behandling med flere-trin maksimerer både slidstyrke og fastholdelse af overfladekvalitet.

Tabellen nedenfor sammenligner gængse kombinationer af matricemateriale og belægninger, der er relevante for vingepanelanvendelser:

Når du vurderer leverandører af metalstempler til biler, afslører du mere om deres kapacitet end nogen anden markedsføringsbrochure, hvis du spørger om deres standardmateriale og belægningsspecifikationer for klasse A panelværktøjer. Mærker, der som standard anvender ubelagt D2 til fløjpanelprogrammer, er konstrueret til en lavere standard end dem, der specificerer nitrerede PM-stål med PVD som baseline. Forskellen i værktøjsomkostningerne på forhånd er reel, men den blegner over for vedligeholdelses-, nedetids- og skrotomkostningerne, der akkumuleres i løbet af en matrices produktionslevetid.

Materiale- og belægningsvalg hænger i sidste ende tilbage til økonomi. Den forudgående investering i avancerede værktøjsstål og flerlags overfladebehandlinger giver kun mening, når de vurderes i forhold til det samlede omkostningsbillede, som ikke kun inkluderer købsprisen på matricen, men mange års vedligeholdelse, renovering og produktionsoppetidsimplikationer.

Kvalitetscertificeringer og OEM-standarder at verificere

Avancerede værktøjsstål og belægninger betyder lidt, hvis en leverandørs kvalitetsstyringssystem ikke kan opretholde ensartethed på tværs af tusindvis af formkonstruktioner. Certificeringer er det dokumenterede bevis på, at et brands interne processer, inspektionsprotokoller og systemer til korrigerende handling opfylder bilindustriens-kvalitetskrav. For værktøj til vingepaneler, hvor dimensionsforskydning eller overfladeforringelse skaber umiddelbare synlige defekter, er kvalitetssystemets disciplin ikke valgfri overhead. Det er driftsforsikring.

Alligevel behandler mange købere certificeringer som en afkrydsningsfeltøvelse. De bekræfter, at certifikatet eksisterer, arkiverer det og går videre. Denne tilgang går glip af, hvad certificeringer faktisk afslører om, hvordan en leverandør kontrollerer variationen i fremstillingsprocesser for autodele, og om deres systemer er struktureret til de specifikke krav til værktøj til udvendige karosseripaneler.

IATF 16949 og ISO 9001 certificeringskrav

To certificeringer danner grundlaget for evaluering af automotive stempelpresseproducenter og matricebyggere:

• ISO 9001:2015- Den internationale baseline for kvalitetsstyringssystemer. Den fastlægger krav til dokumenterede processer, ledelsesansvar, ressourceplanlægning og løbende forbedringer. På tværs af stanseformindustrien,ISO 9001:2015 fungerer som den mindst acceptable standardfor enhver leverandør, der påberåber sig automotive kapacitet.
• IATF 16949:2016- Bygget oven på ISO 9001, tilføjer denne standard automotive-specifikke krav, herunder defektforebyggelse, reduktion af variation og spild i forsyningskæden og kundespecifik-kravstyring. IATF 16949 vedligeholdes af International Automotive Task Force og gælder for enhver organisation, der fremstiller komponenter til levering til bilindustrien.
• ISO 14001:2015- Miljøledelsescertificering kræves i stigende grad af europæiske og japanske OEM'er som et leverandørkvalifikationskriterium, især for programmer, der involverer aluminiumbearbejdning eller kemisk overfladebehandling.
• Kunde-specifikke krav (CSR'er)- Ud over standardcertificeringer lægger individuelle OEM'er yderligere krav til deres godkendte leverandører. Ford, GM, Toyota og andre opretholder hver især proprietære kvalitetsforventninger, som IATF 16949 alene ikke dækker.

Forskellen mellem ISO 9001 og IATF 16949 betyder mere, end de fleste indkøbsteam sætter pris på. ISO 9001 bekræfter, at en leverandør har et kvalitetssystem. IATF 16949 bekræfter, at systemet er designet til fremstilling af autodele specifikt, med vægt på proceskapacitetssporing, FMEA-disciplin og målesystemanalyse, der direkte gælder for at opretholde klasse A overfladestandarder over længere produktionsserier.

Som PHB Corps dokumentation af deres IATF-overgang illustrerer, erstattede IATF 16949 den ældre ISO/TS 16949-standard og repræsenterer en strengere kvalitetsramme, der lægger vægt på defektforebyggelse og reduktion af affald i forsyningskæden. Leverandører, der stadig henviser til TS 16949 frem for IATF 16949, har muligvis ikke gennemført den obligatoriske overgang, som er et rødt flag, der er værd at undersøge.

Hvad OEM-kvalifikation betyder for stempelmærker

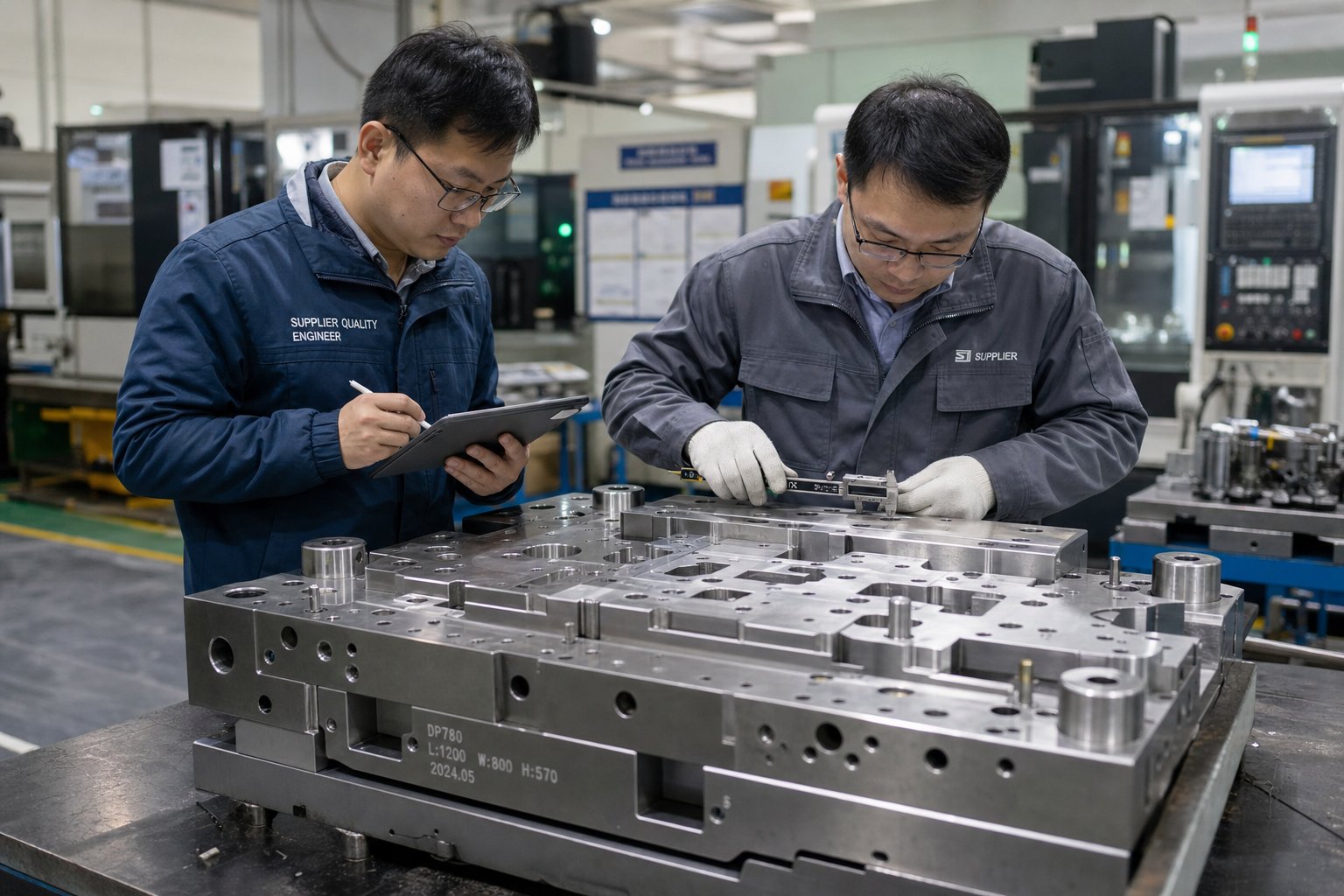

Med IATF 16949 certificering får en matricebygger til bordet. At opnå OEM-kvalificeret status er det, der placerer dem på listen over godkendte leverandører for udvendige panelprogrammer. Det er forskellige præstationer, og kløften mellem dem er betydelig.

OEM-kvalifikation betyder, at et mærke har bestået strenge procesaudits udført af bilproducentens egne kvalitets- og værktøjsingeniører. For leverandører af kropspanelværktøj evaluerer disse audits langt mere end papirarbejde. De undersøger evner til prøvepresse, overflademålingsudstyr, dimensionelle inspektionsprotokoller og leverandørens track record med at levere klasse A-matricer, der opfylder første-gangs-kvalitetsmål uden for store omarbejdningssløjfer.

Hvorfor betyder dette noget specifikt for vingepanelanvendelser? Fordi udvendige paneler sidder i toppen af ​​kvalitetspyramiden i bilindustriens metalstempling. En leverandør, der er kvalificeret til at bygge konstruktions- eller chassismatricer, har demonstreret proceskontrol for dimensionsnøjagtighed, men det alene beviser ikke, at de kan opretholde den overfladekvalitetsdisciplin, der kræves for malede fendere, som er synlige for enhver kunde. OEM-audits for leverandører af værktøj til udvendige paneler omfatter typisk yderligere kriterier omkring overfladeinspektionsmetoder, poleringsevner og validering af belægningsprocesser, som lavere-kvalifikationer ikke kræver.

Når du vurderer mærker, skal du specifikt spørge, hvilke OEM-godkendte-leverandørlister de vises på, og for hvilke panelkategorier. En leverandør, der er kvalificeret til dørindvendige paneler, er ikke automatisk kvalificeret til udvendige fløjpaneler. Sondringen er granulær, men konsekvensmæssig, og den påvirker direkte din programrisikoprofil. Mærker, der har investeret årevis i at opbygge OEM--kvalificeret status for fabrikanter af stempelpresser til automotive og karosseripanelprogrammer, har væsentligt mindre kvalifikationsrisiko end dem, der stadig arbejder på at blive godkendt.

Certificeringer og OEM-status fortæller dig, om et mærkes kvalitetssystem kan levere ensartethed. De fortæller dig dog ikke, hvad værktøjet vil koste over dets fulde produktionslevetid, hvilket kræver en helt anden form for analyse.

Samlede ejeromkostninger ved sammenligning af Die Brands

Et tilbud på vingepaneler, der viser en lavere købspris, skjuler ofte omkostninger, der dækker måneder eller år inde i produktionen. Stempling af bildele ved store mængder betyder, at matricen arbejder under konstant belastning, og enhver mangel i design robusthed, materialevalg eller teknisk support udmønter sig i uplanlagt vedligeholdelse, skrot og stilstandstid. Indkøbsordren er blot åbningskapitlet i en meget længere omkostningshistorie.

Når du sammenligner mærker til stempling af biler på de samlede ejeromkostninger frem for mærkatprisen alene, kan rangeringen ændre sig dramatisk. En matrice, der koster 15-20 % mere på forhånd, men som leverer dobbelt så lang vedligeholdelsesinterval og færre prøveomarbejdelsessløjfer, vinder ofte livsøkonomi.

Ud over købspris og forståelse af de samlede døromkostninger

Tænk på de samlede matriceomkostninger som en stak udgifter, der akkumuleres fra det øjeblik, du udsteder en indkøbsordre til det sidste produktionsslag år senere. De fleste tilbudsanmodninger fanger kun det øverste lag. Her er de omkostningskomponenter, købere bør tage med i enhver sammenligning af mærker:

1. Indledende matrice købspris- Design, konstruktion, materiale, bearbejdning, montering og første prøveafprøvning inkluderet i leverandørtilbuddet.
2. Prøve- og valideringsgentagelser- Yderligere omarbejdningsløkker ud over det aftalte antal, inklusive pressetid, ingeniørtimer og forbrugt blankt materiale.
3. Transport og logistik- Forsendelse af tunge overførselsmatricer internationalt i forhold til indkøb fra en regional stanseformfabrik tilføjer betydelige fragt- og{1}}omkostninger.
4. Planlagt vedligeholdelse- Planlagt polering, genslibning, udskiftning af skær og fornyelse af belægning med foreskrevne slagintervaller.
5. Uplanlagte reparationer- Reaktive rettelser til revner, gnidningsskader eller overfladeforringelse, der afbryder produktionsplaner.
6. Renovering og midtvejs-eftersyn- Større ombygninger ved matricens halvvejs for at genoprette originale tolerancer og overfladekvalitet.
7. Produktionsskrot kan henføres til matricens tilstand- Paneler afvist på grund af overfladefejl, dimensionsforskydning eller grater forårsaget af slidt værktøj.
8. Nedetidsomkostninger under vedligeholdelseshændelser- Tabt produktionstid på presselinjen, mens formen er ude af drift.
9. Teknisk support under produktionen- Løbende teknisk assistance fra matricemærket til procesoptimering, ECN-ændringer eller materialekvalitetsovergange.

For brugerdefinerede automotive metalstemplingsprogrammer, der producerer metalstempling af bildele i mængder, der overstiger 100.000 enheder årligt, overskygger varer fire til otte ofte den oprindelige købspris over en matrices fulde livscyklus.

Vedligeholdelsesprogrammer og renoveringstjenester

Hvordan et brand understøtter vedligeholdelse af matrice efter levering, adskiller ægte partnere fra transaktionelle leverandører.Brancheanalyse fra MetalForming Magazineidentificerer fire adskilte vedligeholdelsesniveauer: reaktiv (brandslukning efter fejl), forebyggende (tids-baseret planlagt service), forudsigelig (data-drevet tilstandsovervågning) og proaktiv (rod-eliminering, før problemer opstår). De fleste organisationer opererer ubevidst på det reaktive niveau, hvor faktiske omkostninger forbliver skjulte, fordi reparationsarbejde bliver klumpet sammen med planlagt vedligeholdelse i omkostningssporing.

Den økonomiske logik er kontraintuitiv: ledelsen bør forvente, at vedligeholdelsesomkostningerne vil stige over tid, hvis programmet fungerer korrekt. Større investering i forebyggende og forudsigelig vedligeholdelse reducerer katastrofale fejl og uplanlagt nedetid, hvilket medfører langt større omkostninger. Mærker, der tilbyder strukturerede vedligeholdelsesprogrammer, forudsigelig overvågningsintegration eller renoveringstjenester tilpasset specifikke milepæle, hjælper dig med at skifte fra reaktiv brandslukning til planlagt vedligeholdelse, hvilket reducerer de samlede livscyklusomkostninger, selv når vedligeholdelsesudgifterne stiger.

Specifikt for vingepanelmatricer bevarer planlagt overfladepolering og belægningsfornyelse med definerede intervaller Klasse A-kvalitet uden at vente på, at afvisningspaneler signalerer, at matricen er forringet. Spørg potentielle leverandører, om de tilbyder vedligeholdelseskontrakter, anbefalede serviceintervaller og-renoveringssupport på stedet.

Prøvevalidering og teknisk supportværdi

Prøvefasen er, hvor de samlede ejeromkostninger enten låser sig eller spiraler. Hver ekstra omarbejdelsesløkke under matricevalideringen tilføjer ingeniørtimer, pressetid, blankt materiale og ugers tidsplanforsinkelse. SomMetalForming Magazines analyse af-designvalideringunderstreger, at stemplingsprocesser lykkes eller mislykkes baseret på egnetheden af ​​matricedesignet, og at validere dette design først, efter at værktøjet er bygget, repræsenterer ikke god ingeniørpraksis. Mærker, der investerer i forhåndssimulering og virtuel afprøvning, fanger designmangler, før de skærer i stål, og komprimerer fysisk prøvetagning til en eller to sløjfer i stedet for fem eller seks.

Teknisk support under afprøvning påvirker direkte, hvor hurtigt en vingepanelmatrice når produktionsklar-status. Mærker med fuld-service integrerer deres ingeniører ved din prøvepresse og foretager justeringer i realtid for at tegne perler, tryk på emneholdere og bindemiddelgeometri. Transaktionsleverandører sender matricen og venter på, at du rapporterer problemer. Forskellen i tid-til-produktion for et skræddersyet metalstemplingsprogram til biler kan være fire til otte uger, hvilket giver sig udslag i forsinket lanceringsindtægt og overtidsomkostninger ved nedstrøms montageoperationer.

Løbende teknisk support efter produktionslanceringen har tilsvarende værdi. Når materialebatcher skifter, ændrer ECN panelgeometrien, eller produktionshastigheden stiger, idet dit matricemærke er tilgængeligt for hurtig proceskonsultation, forhindrer små problemer i at udvikle sig til dyre linjestop. Denne vedvarende partnerskabsdimension optræder sjældent i RFQ-priser, men afgør ofte, hvilke mærker der leverer det bedste langsigtede-ROI på investeringer i vingepanelværktøjer.

Omkostningsanalyse fortæller dig, hvad et matricemærke vil kræve af dit budget over tid. Det resterende spørgsmål er mere praktisk: Hvordan strukturerer du din evalueringsproces for at synliggøre disse forskelle, før du underskriver en indkøbsordre?

Hvordan man evaluerer og samarbejder med det rigtige Die Brand

Du har udvælgelseskriterierne, det regionale landskab og omkostningsrammen. Den resterende udfordring er eksekveringen: at omdanne denne viden til en gentagelig evalueringsproces, der viser den rigtige leverandør af prægematrice, før du forpligter kapital til et vingepanelprogram. Indkøbsteams, der springer struktureret evaluering over, opdager ofte kun kapacitetsmangler under test-out, hvor omkostningerne ved at skifte er højest.

Trinene nedenfor giver dig en praktisk sekvens fra den første tilbudsanmodning til langsigtet-partnerskabsudvikling. Hvert trin bygger på det foregående og indsnævrer din shortliste baseret på beviser snarere end antagelser.

Strukturering af din RFQ for Wing Panel Die Projects

En vag RFQ producerer vage citater. For værktøj til vingepaneler skal din anmodningspakke kommunikere det fulde omfang af formkompleksitet, så hver producent af bildele, der reagerer, kan prissætte realistisk i stedet for optimistisk.Branchens bedste praksisbekræfter, at ufuldstændig dokumentation er den mest almindelige årsag til unøjagtige tilbud og efterfølgende omkostningsoverraskelser.

1. Inkluder komplet teknisk dokumentation- Giv 3D CAD-data, 2D-tegninger med GD&T-forklaringer, materialespecifikationer, krav til overfladefinish og eventuelle OEM-specifikke kvalitetsstandarder. For vingepaneler skal du udtrykkeligt definere, hvilke overflader der er klasse A, og angiv acceptable bølgetærskler.
2. Definer produktionsmængder og rampe forventninger- Angiv prototypemængder, indledende produktionsmængder, estimeret årligt forbrug og langsigtede-prognoser. En matrice konstrueret til 50.000 årlige dele adskiller sig fundamentalt fra en, der er målrettet mod 300.000, og prissætningen afspejler denne forskel.
3. Angiv materialekvalitet og leverandør- Identificer den nøjagtige stål- eller aluminiumkvalitet, tykkelse, og om du beordrer en specifik spoleleverandør. Materialebatchvariation påvirker direkte dannelsen af ​​vingepaneler, så denne detalje former formkonstruktionsbeslutninger.
4. Kommuniker tidslinjemilepæle- Inkluder måldatoer for designgennemgang, første test, endelig validering og produktionsstart. Realistiske tidslinjer hjælper leverandører med at planlægge ressourcer og markere planlægningskonflikter tidligt.
5. Anmod om detaljerede vedligeholdelses- og supportbetingelser- Bed hver producent af autodele om at angive anbefalede serviceintervaller, vedligeholdelsesomfang, renoveringspriser og tilgængelighed af teknisk support efter levering.
6. Definer vilkårene for ejerskab og opbevaring klart- Bekræft skriftligt, hvem der ejer værktøjet ved programslut, hvilke opbevaringsbetingelser der gælder for inaktive matricer, og om leverandøren forpligter sig til at understøtte tekniske ændringer gennem hele programmets livscyklus.

Kapacitetsaudits og prøvedelforsøg

Tilbud fortæller dig, hvad en leverandør hævder. Siteaudits og prøveeksempler viser dig, hvad de rent faktisk kan levere. Strukturerede evalueringsrammer anbefaler at udføre-audits på stedet før programtildeling, verificere kvalitetssystemer, udstyrs tilstand, sporbarhedspraksis og værktøjsinfrastruktur.

Under en kapacitetsaudit for leverandører af vingepanelmatrice skal du fokusere på disse områder:

• Prøv pressetonnage og overføringssystemkompatibilitet med dit produktionssetup
• Internt-værktøjsrum med aktive værktøjsvedligeholdelseslogfiler og dedikerede værktøjsmagere (ikke kontraktarbejde)
• Overflademålings- og inspektionsudstyr (CMM, optiske scannere, overfladeruhedstestere)
• Aktiv SPC på presselinjer og dokumenteret korrigerende handlingshistorik
• Danner simuleringssoftware og bevis på virtuel prøveintegration i deres standard workflow

Prøvedelforsøg tilføjer endnu et lag af verifikation. Anmod om, at udvalgte leverandører producerer prøvepaneler af repræsentativt materiale ved hjælp af deres prøvepresse. Evaluer overfladekvaliteten under inspektionsbelysning, mål dimensionel overensstemmelse i forhold til GD&T-krav, og vurder, hvor mange prøvegentagelser, der var nødvendige for at nå acceptabel kvalitet. En leverandør, der når klasse A overfladestandarder i to sløjfer, demonstrerer fundamentalt anderledes kapacitet end en, der kræver fem.

For teams, der vurderer mulighederne for stempling af vingepaneler på tværs af flere kandidater, hjælper gennemgang af-casestudier af bilstempling fra den virkelige verden med at kontekstualisere leverandørkrav.YICHENunderstøtter for eksempel OEM-, Tier-1- og Tier-2-ingeniørteams med casestudier af stempling og metalpladefremstillingsprocesser, der dækker strukturelle, interiør-, chassis- og lastbilrelaterede metaldele, hvilket giver et nyttigt referencepunkt, når man benchmarker leverandørerfaring på tværs af panelkategorier.

Opbygning af langsigtede-stempelstempelpartnerskaber

Wingpanel-matriceprogrammer er ikke-engangstransaktioner. De spænder over år med produktion, model-årsopdateringer, materialeændringer og volumenudsving. De bedste resultater kommer af at behandle dit brand som en langsigtet-partner snarere end en råvareleverandør. Både producenter af bildele og producenter af autodele på eftermarkedet drager fordel af denne partnerskabstilgang, fordi den opbygger institutionel viden, der kombinerer på tværs af programmer.

Karakteristika ved stærke langsigtede-partnerskaber omfatter:

• Dedikerede ingeniørkontakter tildelt din konto, som forstår dit pressemiljø og kvalitetsforventninger
• Tidligt DFM-samarbejde om nye programmer, før design fryses, hvilket giver formbyggeren mulighed for at markere formbarhedsrisici og foreslå geometriforfinelser
• Gennemsigtig deling af vedligeholdelsesdata, så begge parter kan spore tilstandstendenser og planlægge indgreb proaktivt
• Fleksibel kapacitetsallokering, der imødekommer volumenændringer uden at tvinge fuldstændig gen-citering
• Løbende forbedringstiltag, hvor leverandøren aktivt foreslår procesoptimeringer baseret på produktionsdata

Fabrikanter af eftermarkedsdele til biler anvender i stigende grad den samme partnerskabsmodel for udskiftningspanelværktøj, idet de erkender, at matricekvaliteten direkte påvirker deres evne til at matche OEM-pasning-og-finishstandarder på et konkurrencedygtigt eftermarked.

Evalueringsprocessen, der er skitseret her, flytter dig fra generel markedsbevidsthed til en forsvarlig leverandørbeslutning understøttet af dokumenteret bevis. Anvend de strukturerede kriterier fra tidligere sektioner som din scoringsramme, vægtkategorier baseret på dit programs specifikke prioriteter, og lad revisionsresultater og forsøgsresultater drive det endelige valg frem for prisen alene. Denne disciplin er, hvad der adskiller indkøbsteams, der konsekvent lander pålidelige værktøjspartnere til vingepaneler, fra dem, der først opdager kapacitetsmangler, efter at indkøbsordren er underskrevet.

Ofte stillede spørgsmål om bilvingestempelmærker

1. Hvad er en bilvinge-stempelmatrice, og hvordan adskiller den sig fra andre automotive-stempelmatricer?

En bilvingestempelmatrice er et klasse A-præcisionsværktøj, der er specielt udviklet til at tegne, trimme og forme automobilskærmpaneler af fladt metalplade. I modsætning til matricer, der bruges til beslag eller strukturelle elementer, skal vingepanelmatricer klare dybe trækforhold omkring hjulkassen, sammensat krumning, der ændrer retning hen over overfladen, og strenge klasse A-finishkrav, hvor enhver overfladefejl viser sig gennem maling. Disse kombinerede udfordringer gør værktøj til vingepaneler til et specialiseret segment, der kræver mærker med dokumenteret udvendig karosseripanelekspertise frem for generel stempling.

2. Hvilke certificeringer skal en leverandør af bilvingestempelstempel have?

Som minimum bør leverandører have ISO 9001:2015-certificering som den grundlæggende kvalitetsstyringsstandard. For automotive-specifikke programmer er IATF 16949:2016 afgørende, fordi den tilføjer defektforebyggelse, variationsreduktion og kundespecifik-kravstyring skræddersyet til bilindustriens forsyningskæder. Ud over certificeringer er OEM-kvalificeret status vigtigst for vingepaneler. Dette betyder, at leverandøren har bestået strenge procesaudits af bilproducenter, der har evalueret prøvepressens evner, udstyr til overflademåling og klasse A-poleringsprotokoller. Bekræft altid, hvilke specifikke OEM-godkendte-leverandørlister et mærke vises på, og for hvilke panelkategorier.

3. Hvordan påvirker matricematerialer og -belægninger ydeevnen til stempling af vingepaneler?

Valg af basismateriale og overfladebehandling skaber eksponentielle forskelle i matricens levetid og delens kvalitet. Konventionelt D2 værktøjsstål med forkromning kan svigte efter 50.000 dele, mens det samme stål behandlet med ionnitrering plus PVD-chromnitridbelægning kan producere over 1,2 millioner dele. Pulvermetallurgisk værktøjsstål giver omtrent 10 gange bedre slagfasthed end konventionel D2, hvilket reducerer afslag ved skarpe trækradier. For vingepaneler, der behandler AHSS eller aluminium, maksimerer lagdelte behandlinger, der kombinerer flammehærdning, ionnitrering og PVD-belægning, både slidstyrke og Klasse A-overfladetilbageholdelse på tværs af store-produktionsserier.

4. Hvad er de samlede ejeromkostninger for en vingepanel-stemplematrice?

De samlede omkostninger strækker sig langt ud over købsprisen og inkluderer gentagelser af testvalidering, planlagt vedligeholdelse såsom polering og fornyelse af belægningen, uplanlagte reparationer, midt-renovering, produktionsskrot fra matriceforringelse, nedetid for presselinjen under servicebegivenheder og løbende teknisk support. For programmer, der overstiger 100.000 årlige enheder, dværger vedligeholdelses- og nedetidsomkostninger ofte den oprindelige købspris over matricens livscyklus. En matrice, der koster 15-20 % mere på forhånd, men som leverer det dobbelte af vedligeholdelsesintervallet og færre prøveomarbejdelsessløjfer, vinder typisk på levetidsøkonomi, når alle omkostningslag er indregnet.

5. Skal jeg vælge en regional eller oversøisk leverandør til vingepanelstempler?

Beslutningen afhænger af balancering af omkostninger, samarbejdsintensitet og forsyningskæderisiko. Nordamerikanske leverandører tilbyder nærhed til OEM-ingeniørcentre, hurtigere prøveudførelse og fordele ved indenlandske overholdelse. Europæiske mærker udmærker sig inden for præcisionsteknik til premium-platforme og avanceret AHSS- og aluminiumsformning. Asiatiske leverandører giver betydelige omkostningsfordele med japanske og koreanske virksomheder, der opererer i verdensklasse-kvalitet, mens kinesiske byggefirmaer tilbyder konkurrencedygtige priser med hurtigt forbedrede certificeringer. Mange teams bruger nu hybrid sourcing med oversøisk fabrikation til indledende byggerier og indenlandske partnere til vedligeholdelse og nødsupport for at balancere omkostninger med lydhørhed.
